2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

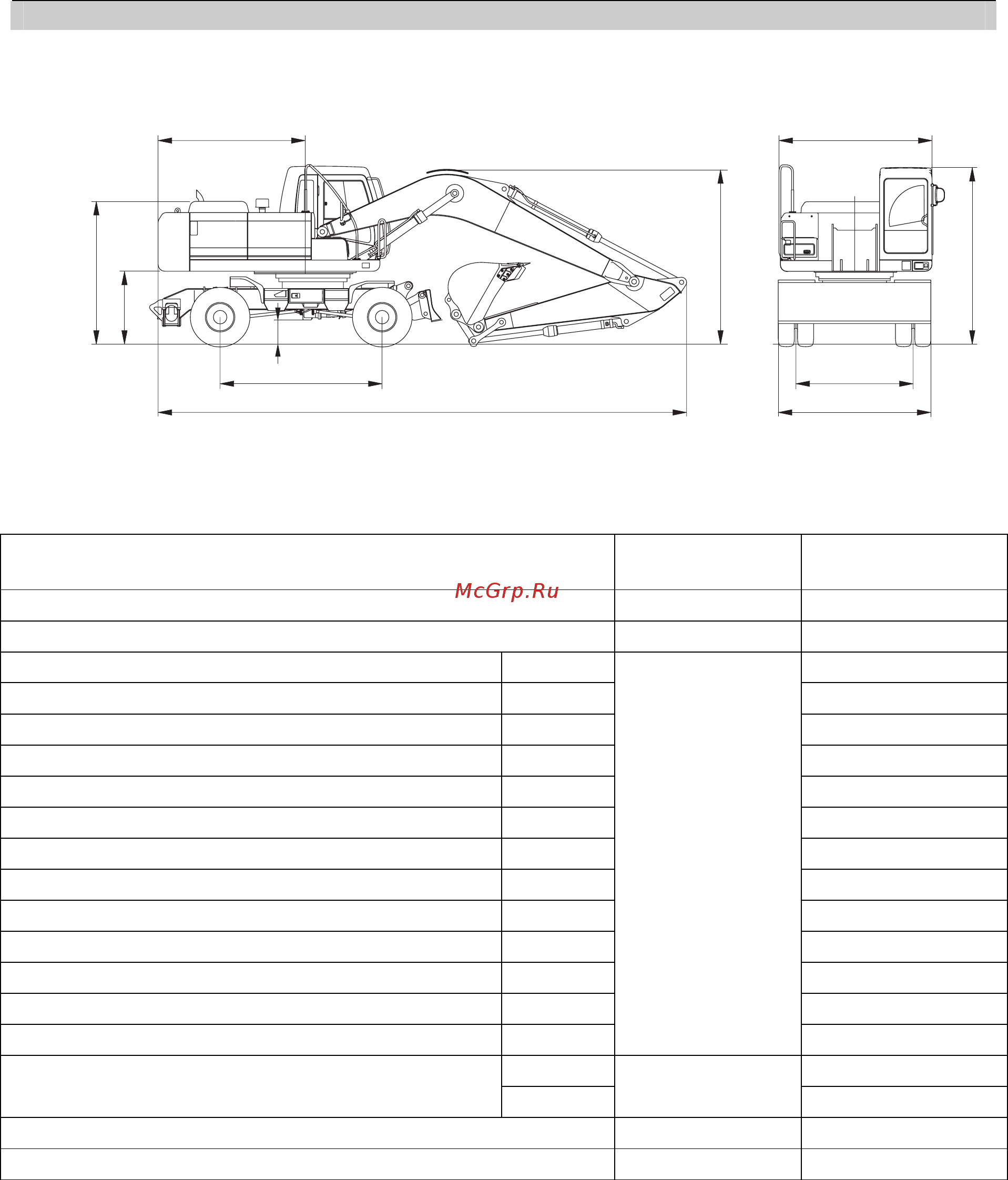

1) С цельной стрелой 5,1 м, рукоятью 2,2 м, передним аутригером и задним отвалом
F
C
G
J
A
I(I')
H
E
D
K
B(L)
Наименование
Единица
измерения
Значение
Рабочий вес кг
16200
Вместимость стандартного ковша (по стандартам SAE) м
3
0,76
Габаритная длина А
8610
Габаритная ширина В
2500
Габаритная высота С
3040
Ширина верхней части конструкции D
2475
Высота кабины E
3150
Расстояние противовеса от земли F
1270
Высота с капотом двигателя G
2532
Минимальный дорожный просвет H
375
Размер задней части I
2480
Радиус поворота заднего края I’
2530
Расстояние между осями J
2600
Расстояние между центрами шин K
1914
Ширина отвала L
мм
2490
Низкая
9,5
Скорость хода
Высокая
км/час
30
Скорость поворота об/мин 11,5
Способность преодолевать подъем градусов (%)
30
