2. ПРОВЕРКА ПЕРЕД ЗАПУСКОМ ДВИГАТЕЛЯ

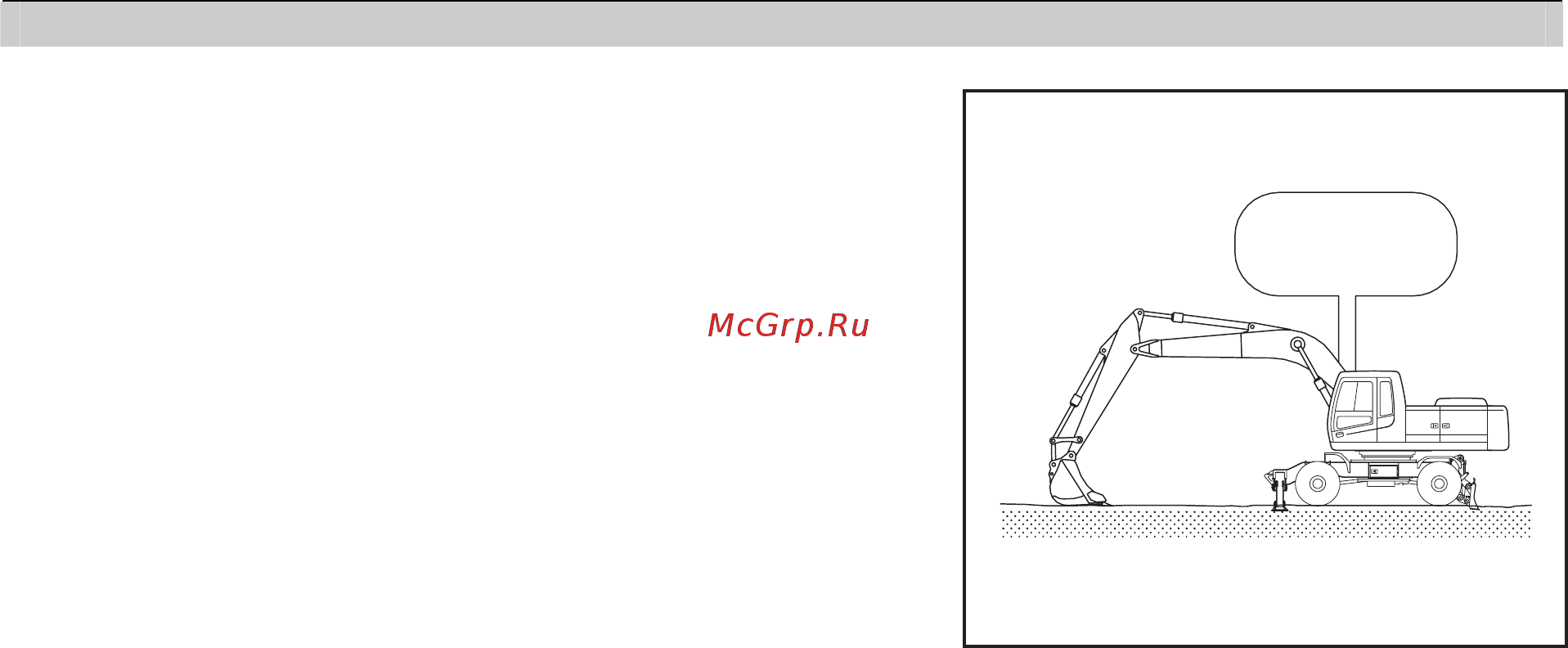

1) Осмотрите машину вокруг и снизу на предмет наличия
ослабившихся или утерянных болтов крепления или
гаек, наличия грязи, утечек масла, топлива или
охлаждающей жидкости, а также проверьте состояние
рабочего оборудования и гидросистемы. Проверьте
также ослабленные провода и наличие пыли в местах,
подверженных высоким температурам.
Для более детальной информации обратитесь к
Разделу 6 настоящего руководства «Техническое
обслуживание» в части ежедневного
контрольного осмотра.
2) После проверки давления в шинах убедитесь, что
зона вблизи машины свободна.
3) Отрегулируйте положение сиденья оператора для
удобной работы.
4) Отрегулируйте положение зеркала заднего вида.
Проверьте перед
началом работы
4-2
