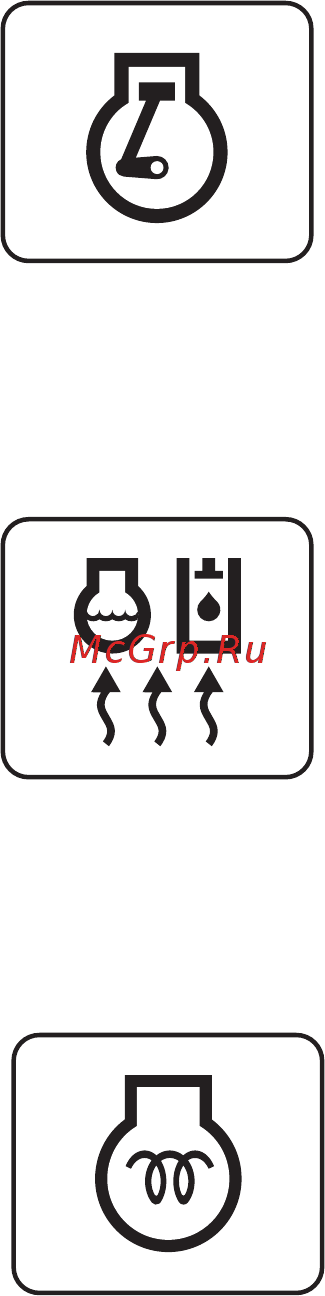

15) СИГНАЛЬНАЯ ЛАМПА ЗАМЕДЛЕНИЯ ВРАЩЕНИЯ ДВИГАТЕЛЯ
(1) Эта лампа загорается при работе системы автозамедления или
включении кнопки сброса передач на левом джойстике управления.
(2) Эта лампа включается при нажатии кнопки сброса передач на
левом джойстике управления.
16) СИГНАЛЬНАЯ ЛАМПА ПРОГРЕВА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ
(1) Эта лампа загорается при температуре охлаждающей жидкости
ниже 30ºС.
(2) Автоматический нагрев отключается при достижении
охлаждающей жидкостью температуры 30ºС или если с момента
запуска двигателя прошло 10 минут.
17) СИГНАЛЬНАЯ ЛАМПА ПОДОГРЕВАТЕЛЯ
(1) Эта лампа загорается при активации функции подогрева в
холодную погоду.
(2) Запустите двигатель, когда эта лампа погаснет.
3-6
