3. УСТРОЙСТВА УПРАВЛЕНИЯ

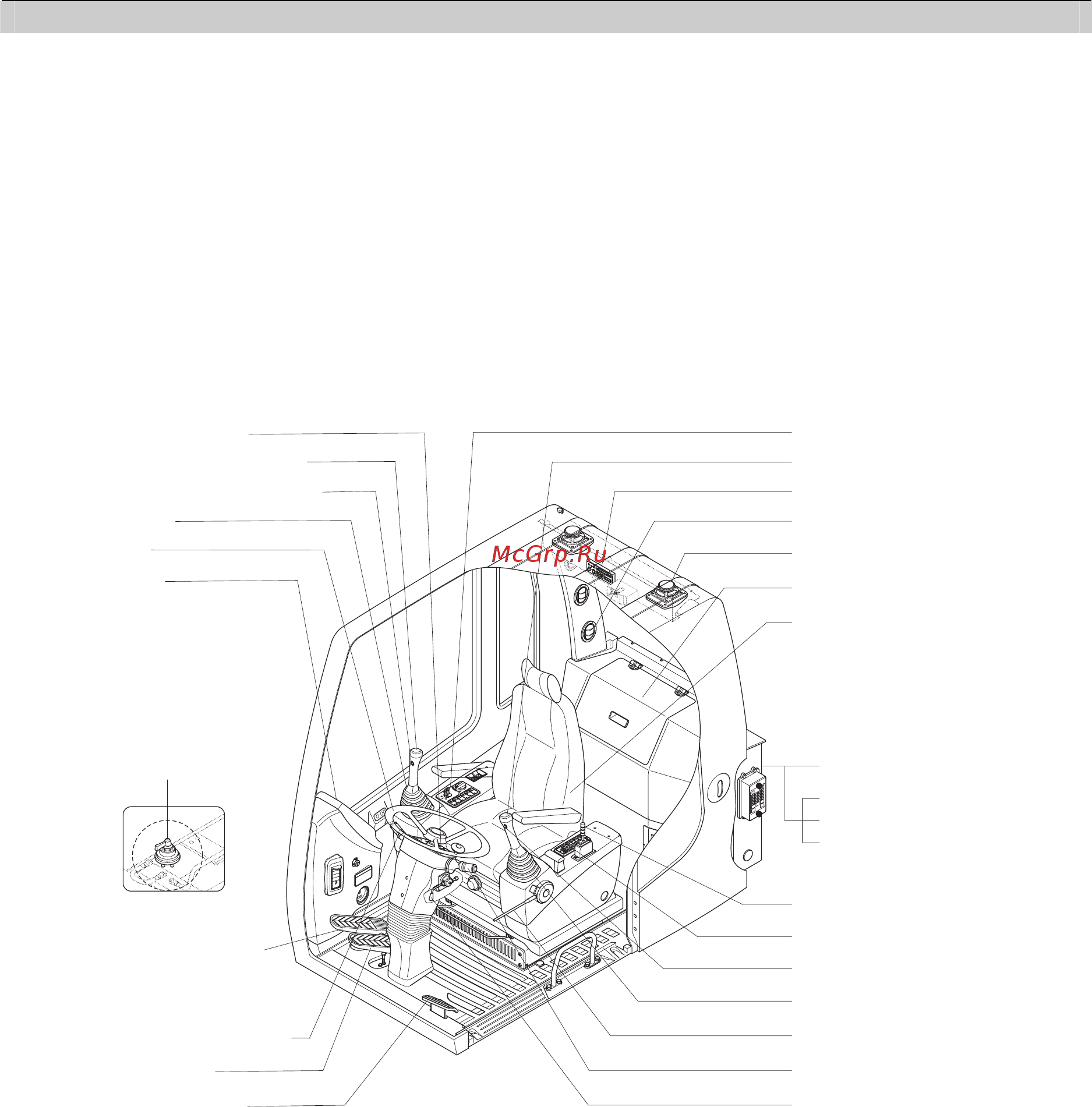

1. УСТРОЙСТВА КАБИНЫ
1) Эргономичная конструкция пульта управления и подвеска сиденья обеспечивают комфорт
оператору при выполнении работ.
2) ЭЛЕКТРОННАЯ ОТОБРАЖАЮЩАЯ СИСТЕМА
(1) Централизованная электронная отображающая система позволяет оператору увидеть одним
взглядом состояние и условия работы машины.
(2) Она оснащена сигнальной системой безопасности для раннего обнаружения неисправностей
машины и оповещения о них оператора.
C
AB
Выключатель звукового сигнала
Выключатель работы гидромолота
Правый джойстик
Панель дисплеев
Опорная площадка
для отдыха ноги
Педаль тормоза
Педаль акселератора
Многофункциональный
переключатель (правый)
Панель переключателей 2
Рулевое колесо
Главный сетевой
выключатель
Панель переключателей 1
Автомагнитола
Вентиляционное отверстие
Аудиоколонки
"Бардачок"
Сиденье оператора
Коробка
электрических устройств
Контроллер ЦПУ
Резистор
Коробка предохранителей
Выключатель
кондиционера и отопителя
Выключатель форсировки
Левый джойстик управления
Рычаг безопасности
Аварийный рычаг изменения
частоты вращения двигателя
(ОРТ)
Кнопка сброса передач
Рычаг управления отвалом
Многофункциональный
переключатель (левый)
3-1
