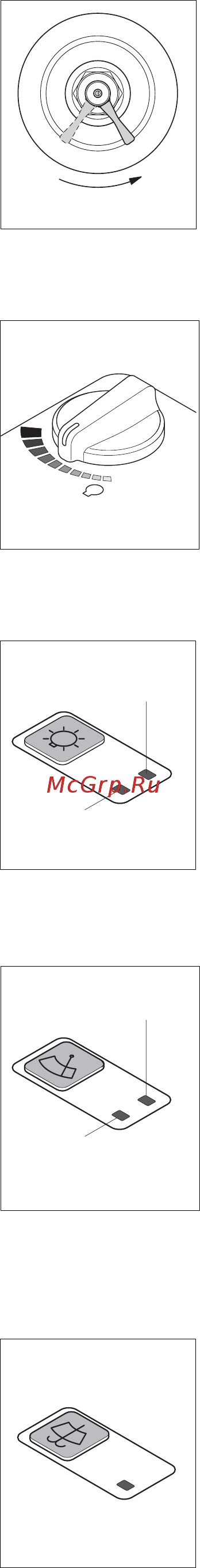

2) ГЛАВНЫЙ СЕТЕВОЙ ВЫКЛЮЧАТЕЛЬ
(1) Этот выключатель используется для полного отключения всей
электросистемы.
(2) I : аккумулятор подключен к электросистеме
О : аккумулятор отключен
Никогда не ставьте главный сетевой переключатель в положение О
(ВЫКЛ) при работающем двигателе. В результате этого можно
повредить двигатель и электросистему.
O
I
D
IS
C
O
NN
E
C
T SW IT
CH
OFF
3) ПЕРЕКЛЮЧАТЕЛЬ СКОРОСТИ ВРАЩЕНИЯ ДВИГАТЕЛЯ
(1) Имеется 10 установок: от 1 до 10
- 1 – низкие обороты
- 10 – высокие обороты
(2) Поворачивая переключатель Accel dial вправо, Вы увеличиваете
скорость двигателя, поворачивая влево – уменьшаете.
4) ВЫКЛЮЧАТЕЛЬ ОСНОВНЫХ ФАР
(1) Этот выключатель используется для включения фар и рабочего
освещения в 2-х положениях.
- Первая ступень: Включение рабочего освещения, подсветки таблички с
серийным номером и панели дисплеев.
- Вторая ступень: Включение фар.
Сигнальная лампа
(2-я)
Сигнальная лампа
(1-я)
5) ВЫКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ
(1) Этот выключатель используется для привода очистителя стекла в 2-х
положениях.
Первое положение: Прерывистая работа.
Второе положение: Постоянная медленная работа.
Мотор стеклоочистителя не работает, если передняя раздвижная
дверца открыта.
Если мотор стеклоочистителя не работает при включенном
стеклоочистителе, немедленно отключите выключатель и определите
причину неполадки. Если выключатель оставить во включенном
положении (ON), можно повредить мотор стеклоочистителя.
Сигнальная лампа
(2-я)
Сигнальная лампа
(1-я)
6) ВЫКЛЮЧАТЕЛЬ СТЕКЛООМЫВАТЕЛЯ
(1) Жидкость стеклоомывателя подается, и стеклоочистители работают
только при нажатии этой кнопки.
(2) При включении стеклоомывателя загорается индикаторная лампа.
3-10
