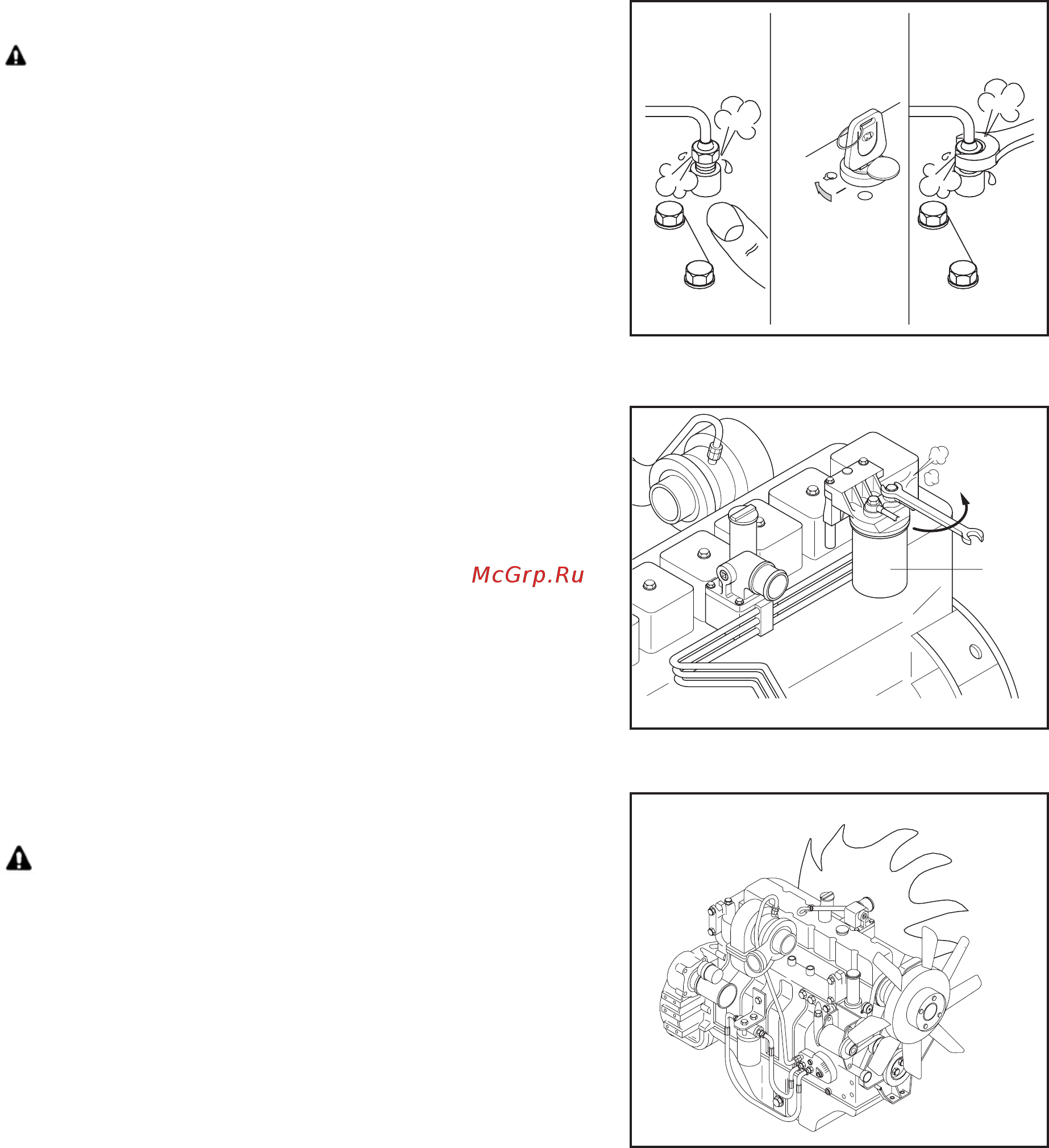

(4) Прокачка трубопроводов высокого давления
Давление топлива в трубопроводах высокого
давления настолько высоко, что струя топлива
может прорвать кожный покров оператора и
вызвать серьезные травмы.
1 Ослабьте фитинги форсунок и проверните
двигатель, чтобы попавший в систему воздух
вышел из трубопроводов. Затяните фитинги.
- Размер ключа: 19 мм.
2 Запустите двигатель и поочередно один за одним
прокачайте трубопроводы высокого давления до
тех пор, пока двигатель не станет работать плавно.
Используя стартерный двигатель для прокачки
системы, не включайте его более чем на 30 сек
за 1 раз и ждите 2 мин между запусками.
Не производите прокачку при разогретом
двигателе, т. к. топливо может попасть на
выпускной коллектор и создать огнеопасную
ситуацию.
15) УТЕЧКИ ТОПЛИВА
Будьте внимательны, обращая внимание на
чистоту топливных шлангов, форсунок,
топливного фильтра и других элементов
топливной системы, поскольку утечки топлива
из этих элементов могут привести к
возгоранию.
ON
OFF
ST AR T
НЕПРАВИЛЬНО
30 секунд
Топливный
фильтр
ПОЖАР!!!
6-30
