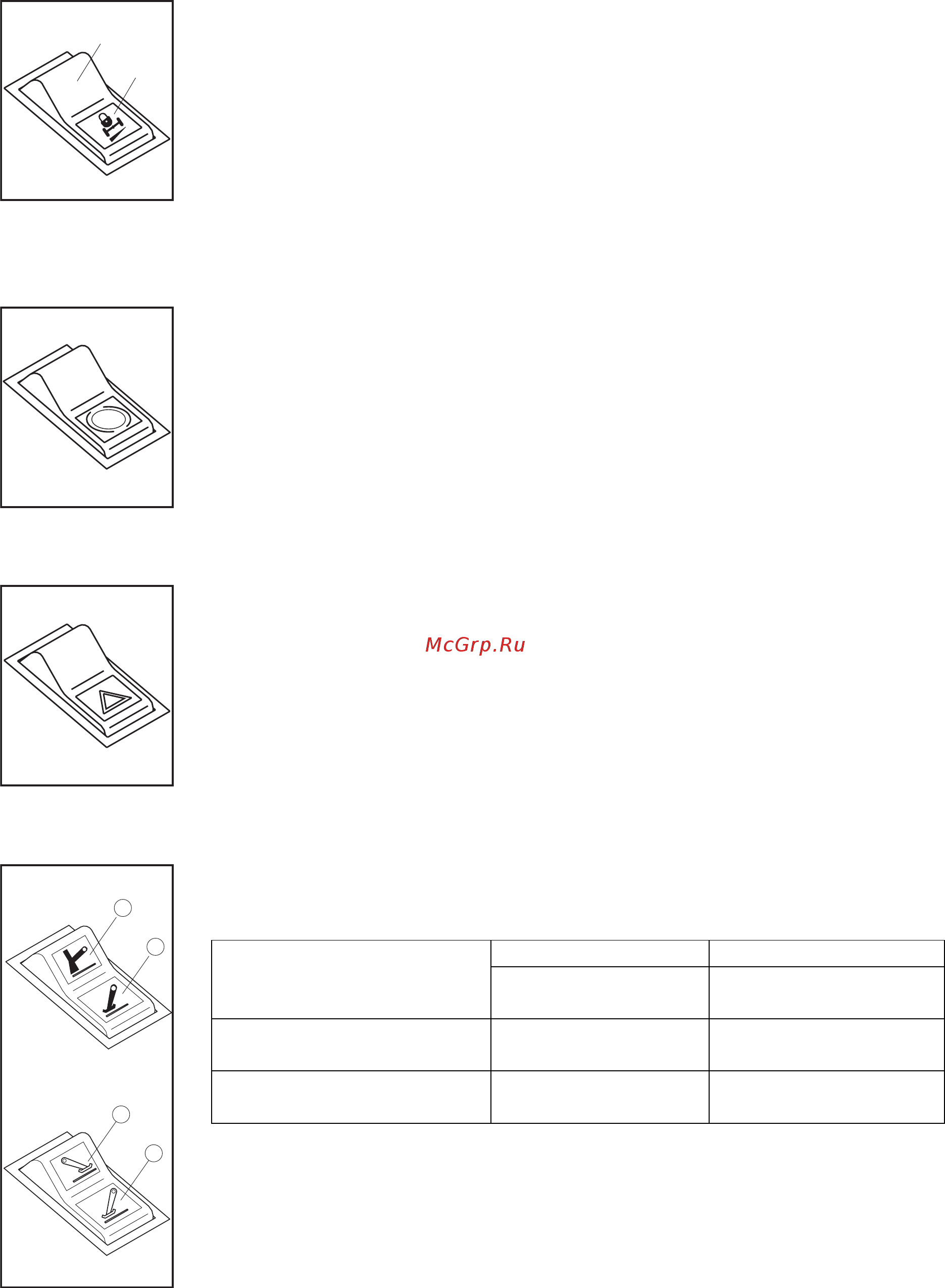

20) ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ ПЕРЕДНЕГО МОСТА
1
2
(1) Данный выключатель блокирует цилиндр колебания переднего моста для
обеспечения повышенной устойчивости экскаватора.
– Нажать на переднюю часть выключателя (1): Блокировка переднего моста
перед осуществлением экскавационных работ или движения по гладкой
поверхности.
– Нажать на заднюю часть выключателя (2): Подвижность переднего моста в
зависимости от вида почвы при движении по неровной поверхности.
(2) При включенном стояночном тормозе или при нажатии рабочего тормоза
цилиндр колебания переднего моста автоматически блокируется.
21) ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНОГО ТОРМОЗА
P
(1) При нажатии на выключатель включается стояночный тормоз.
(2) При этом загорается соответствующая индикаторная лампа и сигнальная
лампа на сигнальном индикаторе.
22) ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ
(1) Используется при парковке и в случаях аварийной остановки машины.
(2) Сигнальные лампы левого и правого поворотов включаются при нажатии
на этот выключатель.
Если выключатель оставить во включенном положении на
длительное время, то это может привести к разрядке аккумулятора.
23) ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ АУТРИГЕРОМ И ОТВАЛОМ (Опция)
1
2
1
2
RR
FR
Тип 1
Тип 2
(1) Этот переключатель служит для включения и управления аутригером и
отвалом.
Тип 1 Тип 2
Позиция переключателя
Передний аутригер
Задний отвал
Передний аутригер
Задний аутригер
Нажать переднюю часть
переключателя (1)
Отвал Задний аутригер
Нажать заднюю часть
переключателя (2)
Передний аутригер Передний аутригер
Необходимо изменить соединения трубопроводов перед выбором
соответствующего типа работы.
Пожалуйста, ознакомьтесь с информацией на стр. 3400 – 3420
руководства по использованию деталей.
(2) При перемещении рычага управления аутригером и отвалом вперед,
аутригер и отвал опускаются, при передвижении рычага назад аутригер и
отвал поднимаются. См. пункт о рычаге управления аутригером и отвалом
на стр. 3-19.
3-15
