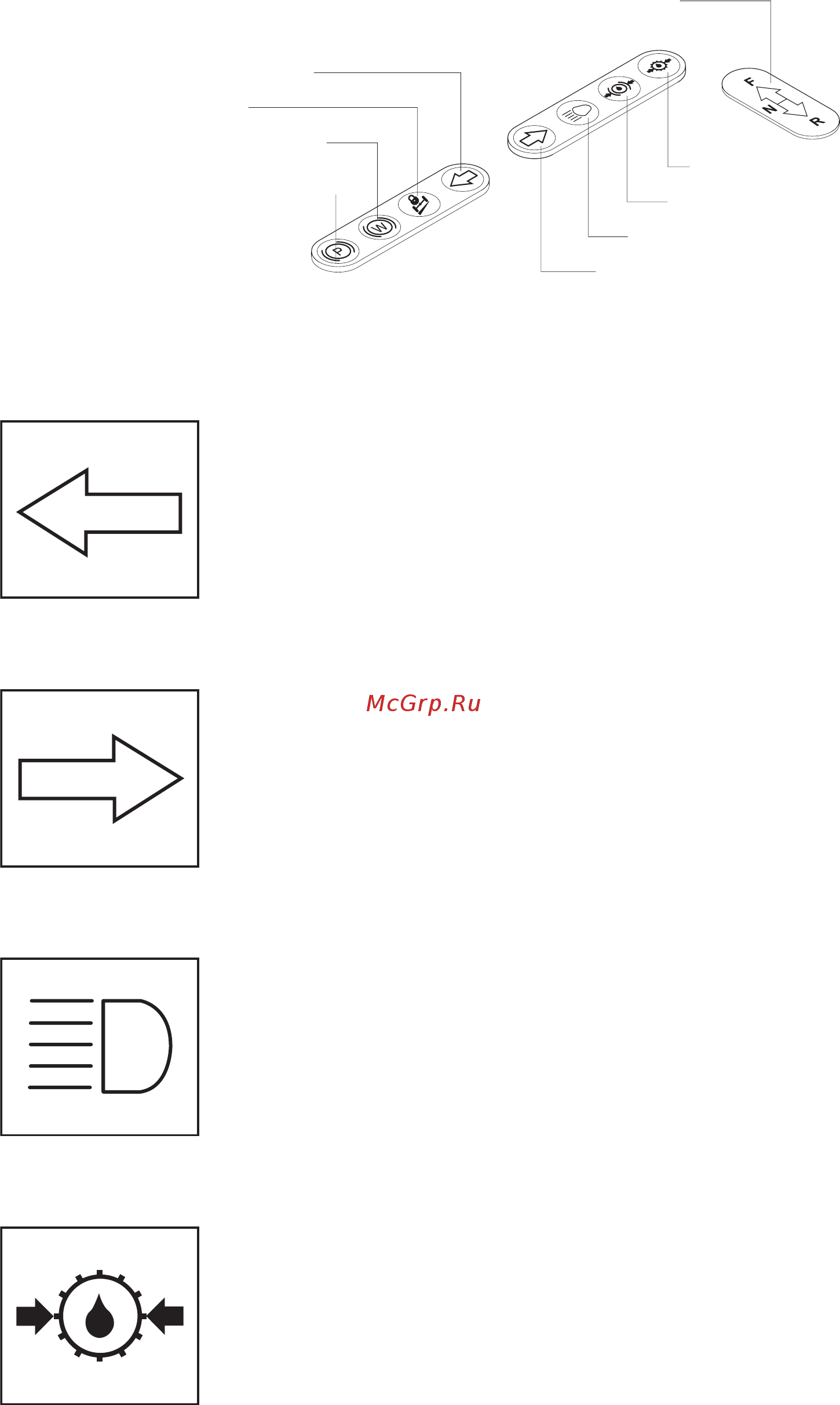

24) СИГНАЛЬНЫЙ ИНДИКАТОР ДВИЖЕНИЯ
Сигнальная лампа левого поворота
Сигнальная лампа системы
блокировки переднего моста
Сигнальная лампа рабочего тормоза
Сигнальная лампа стояночного тормоза
Сигнальная лампа направления движения
(передний/задний ход)
Контрольная лампа низкого давления
масла в трансмиссии
Контрольная лампа отказа тормозной системы
Сигнальная лампа фар дальнего света
Сигнальная лампа правого поворота
(1) Сигнальная лампа левого поворота
c Эта лампа мигает и звучит сигнал, когда рычаг правого
многофункционального переключателя передвигается вперед.
(2) Сигнальная лампа правого поворота
c Эта лампа мигает и звучит сигнал, когда рычаг правого
многофункционального переключателя передвигается назад.
(3) Сигнальная лампа фар дальнего света
c Данная лампа включается при включении фар дальнего света либо
мигающего сигнала фар при обгоне.
d При обгоне включайте эту лампу на несколько секунд для подачи сигнала
другим машинам.
(4) Контрольная лампа низкого давления масла в трансмиссии
(1) Включение этой лампы означает низкое давление масла в трансмиссии.
(2) При включении этой лампы при работе немедленно заглушите двигатель.
Проверьте уровень масла.
3-16
