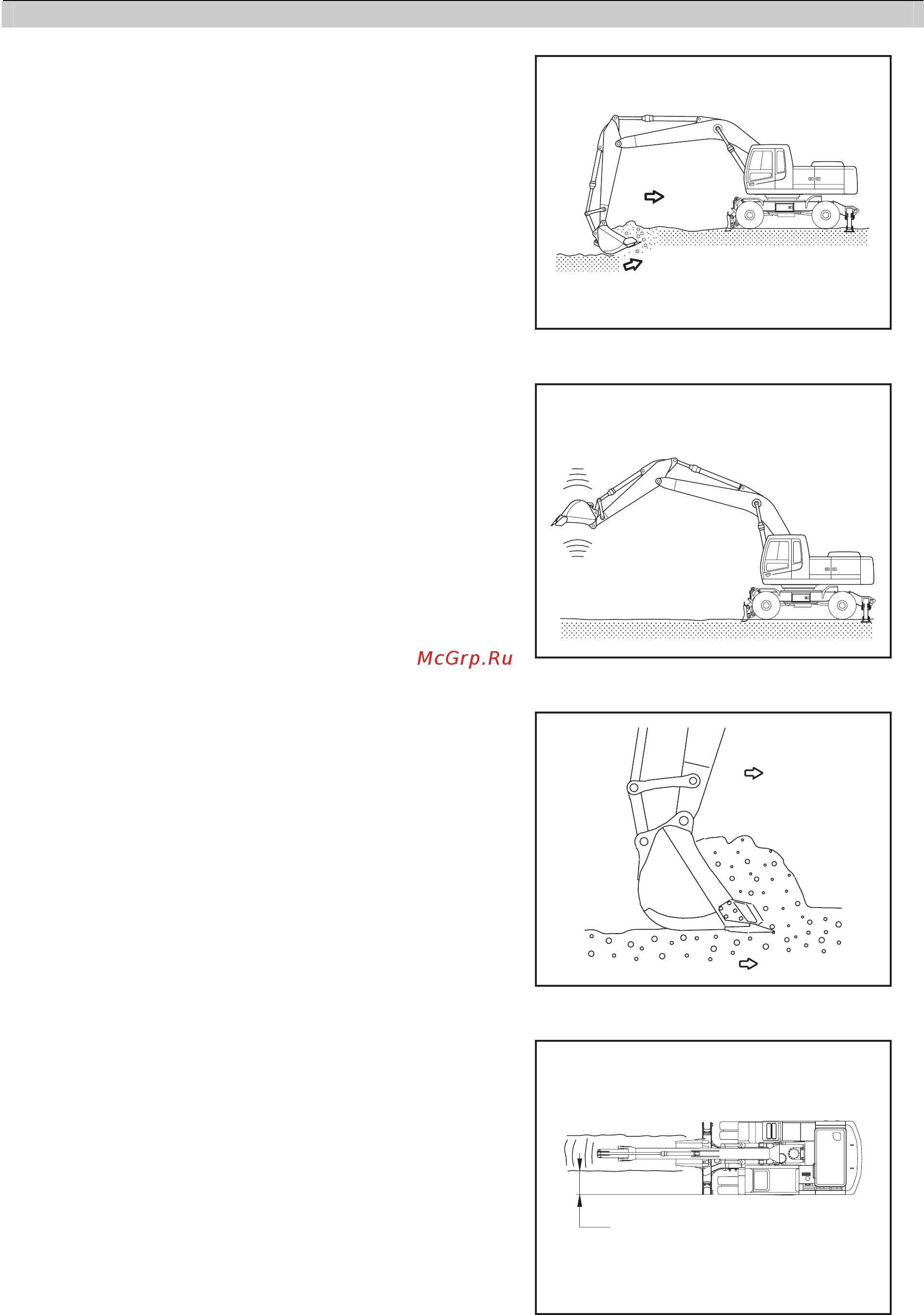

7. МЕТОД ЭФФЕКТИВНОЙ РАБОТЫ
1) Производите операции копания с помощью рукояти.
Используйте тянущее усилие на рукояти для
копания, а при необходимости используйте его
совместно с усилием копания на ковше.
2) Начало и конец операции по подъему или
опусканию стрелы проводите плавно. Резкие
остановки, особенно при опускании в начале и
конце стрелы, могут привести к поломке машины.
3) Сопротивление копанию и износ зубьев ковша
могут быть уменьшены путем расположения
зубьев ковша в направлении копания.
4) Установите колеса параллельно линии
выкапываемой траншеи. Не поворачивайте
поворотную платформу во время копания.
Параллельно
Работу стрелой начинайте
и заканчивайте плавно
4-21
