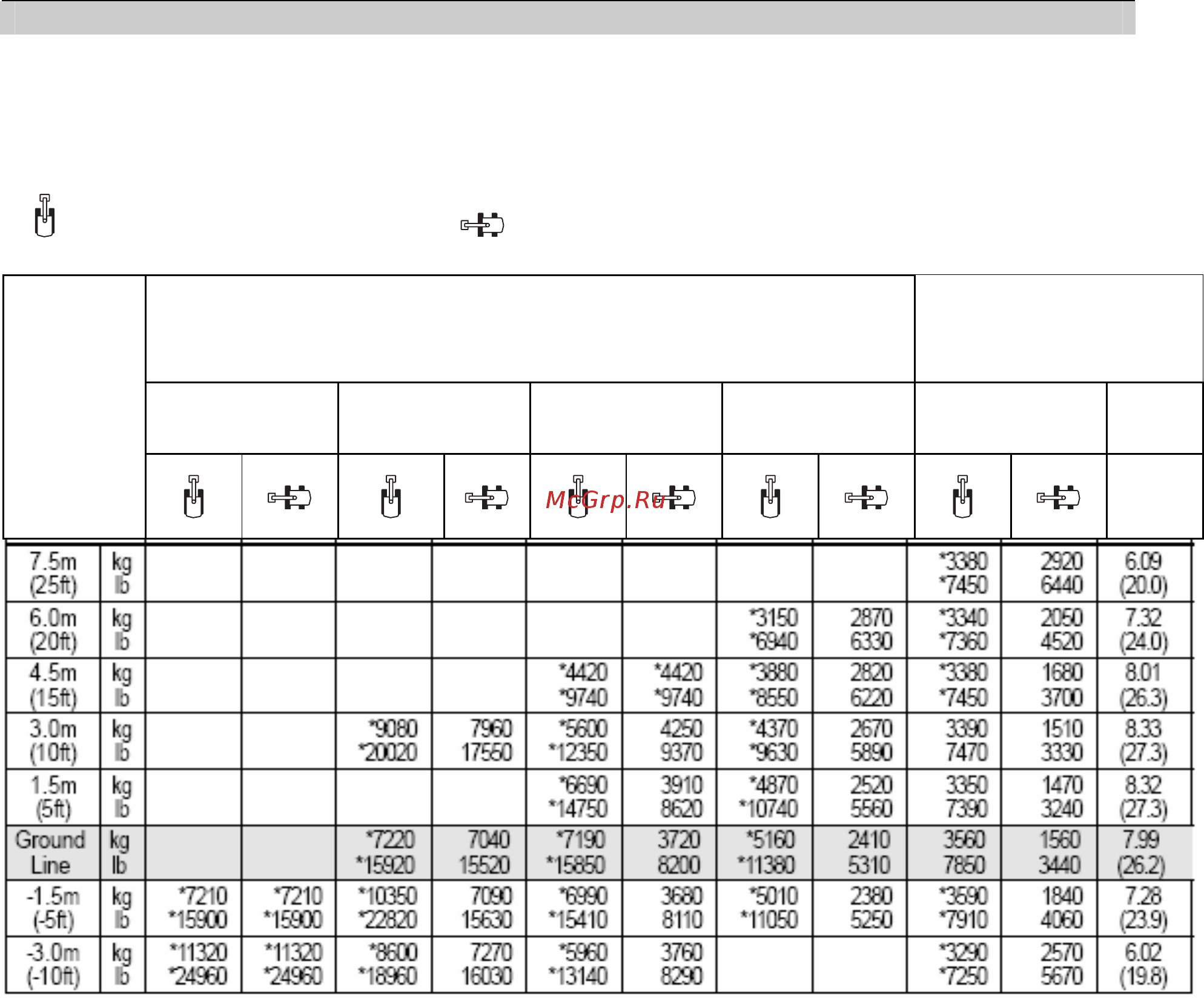

5. ГРУЗОПОДЪЕМНОСТЬ
1) ROBEX 170W-7
(1) Стрела 5,1 м, рукоять 2,2 м, оснащен ковшом 0,76 м
3
(по SAE) Ковш и бульдозерный отвал
опущены вниз.
: Допустимое значение спереди : Допустимое значение сбоку или при 360°.
Радиус загрузки
При максимальной
досягаемости
1,5 м 3,0 м 4,5 м 6,0 м
Грузо-
подъемность
Досягае
мость
Высота при
загрузке
М
(футы)
Примечание: 1. Грузоподъемности обоснованы SAE J1097 и ISO 10567.
2. Грузоподъемность серий ROBEX не превышает 75% от опрокидывающего груза,
при установке машины на плотном грунте или 87% мощности гидравлики.
3. Точкой загрузки является крюк, находящийся на задней стороне ковша.
4. *указывает на груз, ограниченный мощностью гидравлики.
2-5
