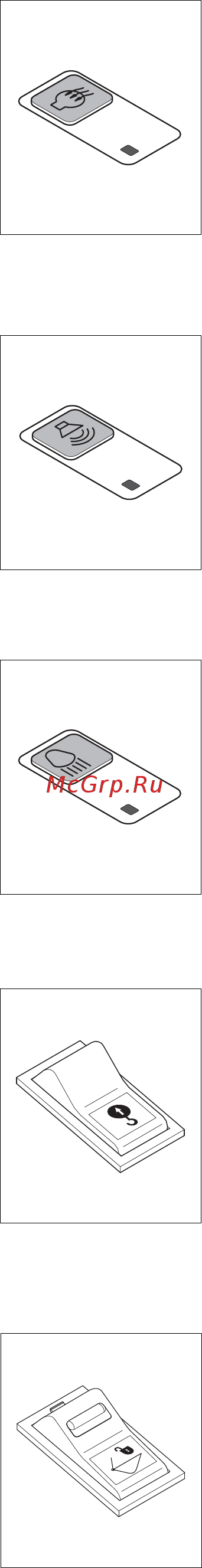

7) ВЫКЛЮЧАТЕЛЬ ПОДОГРЕВАТЕЛЯ
(1) Этот выключатель используется при запуске двигателя в холодную
погоду. При его нажатии в цилиндры двигателя впрыскивается жидкость,
облегчающая запуск двигателя.
Никогда не держите этот выключатель нажатым более 30 сек, это
может повредить соленоид электрического вентиля.
(2) Индикаторная лампа в нижней части выключателя загорается при его
нажатии.
8) ВЫКЛЮЧАТЕЛЬ СИГНАЛИЗАЦИИ НАЧАЛА ДВИЖЕНИЯ (опция)
(1) Этот выключатель используется для подачи сигнала окружающим о
начале движения машины вперед или назад.
(2) При нажатии на этот выключатель звуковой сигнал подается только при
движении машины.
9) ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ КАБИНЫ
(1) Этот выключатель используется для включения осветителя кабины.
CAB
10) ВЫКЛЮЧАТЕЛЬ ПЕРЕГРУЗКИ МАШИНЫ
(1) При нажатии данного выключателя зуммер издает звуковой сигнал и
загорается контрольная лампа перегрузки в том случае, если машина
перегружена.
(2) При выключении этой кнопки зуммер молчит и контрольная лампа
отключается.
11) ВЫКЛЮЧАТЕЛЬ БЫСТРОФИКСИРУЮЩЕГО ЗАЖИМА (опция)
(1) Этот выключатель служит для того, чтобы зацепить или отцепить
подвижный крюк быстрофиксирующего зажима.
Смотрите подробную информацию на стр. 8-6.
