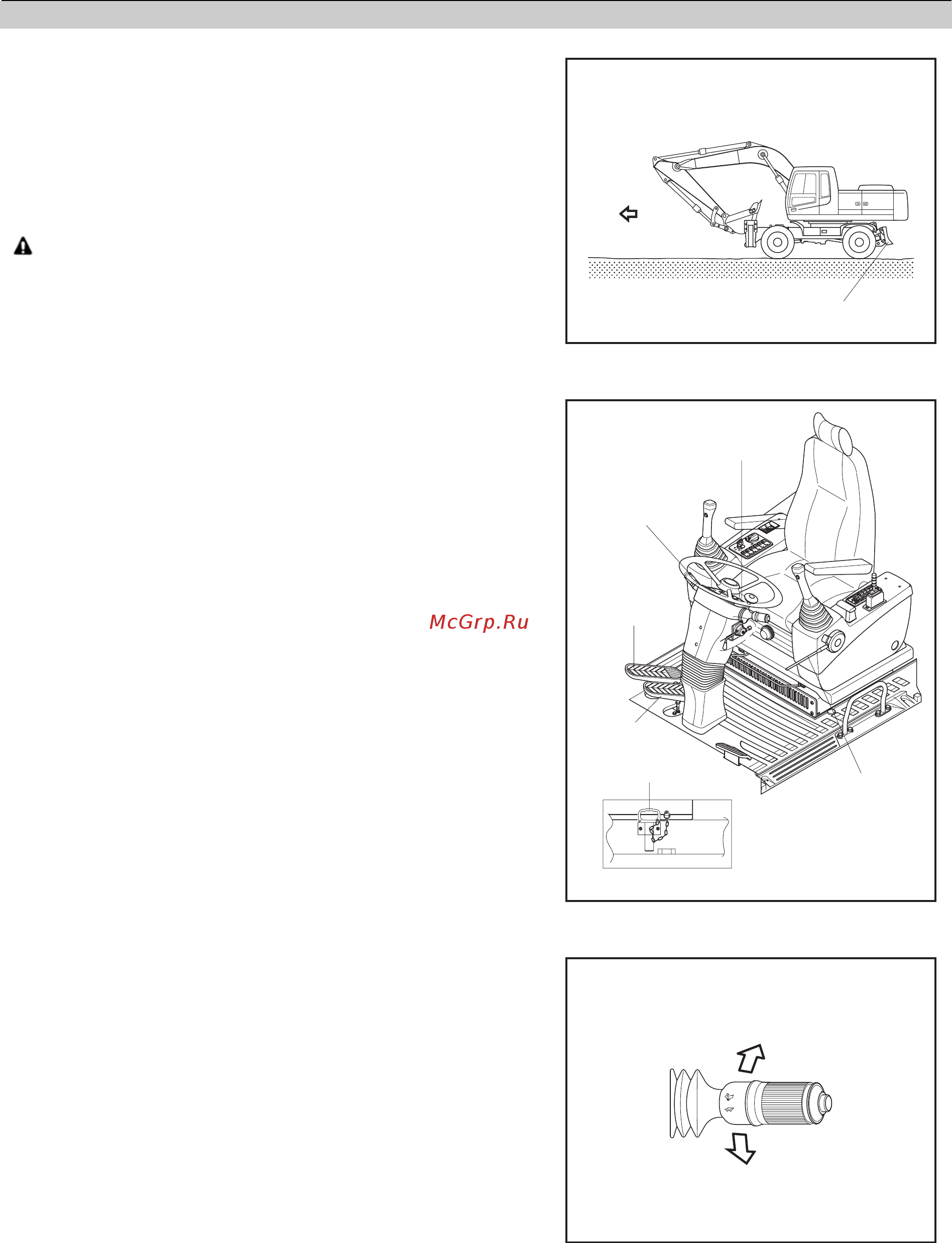

6. ПЕРЕДВИЖЕНИЕ МАШИНЫ
1) ОСНОВНЫЕ ОПЕРАЦИИ
(1) Транспортное положение
Это положение, при котором отвал и задний мост
расположены сзади, а рабочее оборудование спереди от
экскаватора.
Направление движения изменяется на
противоположное, когда препятствие возникает
перед отвалом.
(2) Осуществление движения
После запуска и прогрева двигателя для начала
движения выполните следующее:
1. Разблокируйте движение поворотной платформы с
помощью системы блокировки.
2. Поставьте рычаг безопасности в положение
«Свободно».
3. Отключите стояночный тормоз.
4. Поднимите отвал или аутригер.
5. Выберите нужное направление движения.
6. Установите «низкую скорость» переключателем
скоростей.
7. Плавно нажмите педаль акселератора для того, чтобы
начать движение экскаватора.
При движении по уклону клапан ходового
двигателя может издавать особый звук, что
совершенно нормально.
Перед началом быстрого движения проверьте на
безопасном месте функционирование тормоза.
(3) Изменение скорости
Для изменения скорости движения установите
переключатель скоростей в нужное положение.
CA
B
В движении
Отвал
Выключатель
стояночного
тормоза
Переключатель
скорости
движения
Педаль
акселератора
Педаль
тормоза
Система блокировки
поворотной платформы
(Аккумуляторный ящик внутри)
Рычаг
безопасности
Высокая скорость
Низкая скорость
4-15
