6. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
1. ИНСТРУКЦИИ ПО ПРОВЕДЕНИЮ
1) ПЕРИОДИЧНОСТЬ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
(1) Следует проверять исправность машины и
проводить ее обслуживание в соответствии с
периодичностью, описанной на стр. 6-11,
основываясь на показаниях счетчика моточасов,
расположенного на контрольной панели.
(2) Уменьшайте интервалы между контрольными
проверками и обслуживанием в зависимости от
условий эксплуатации машины (напр, при работе в
запыленных зонах, в карьерах, на морском шельфе
и др.)
(3) Проводите весь комплекс работ по техническому
обслуживанию при обслуживании, включая
операции, включенные в предыдущие графики.
Например, при 100 моточасах одновременно
проводите операции по техническому
обслуживанию, соответствующие каждым 100
моточасам, каждым 50 моточасам и ежедневному
техническому обслуживанию.
2) ПРАВИЛА БЕЗОПАСНОСТИ
(1) Приступайте к выполнению технического
обслуживания только после полного изучения
конструкции машины.
(2) Монитор, установленный на данной машине,
полностью не гарантирует отображение всех
параметров машины. Ежедневный контрольный
осмотр и техническое обслуживание следует
проводить в соответствии с Разделом 4 настоящего
руководства "ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ".
(3) Двигатель и гидроаппаратура отрегулированы на
заводе-изготовителе. Не допускайте
неавторизованный для проведения этих работ
персонал к этим агрегатам.
(4) Если Вы не знаете, как обслуживать какое-либо
устройство, обратитесь к местному дилеру фирмы
HYUNDAY.
(5) Сливайте использованное масло и охлаждающую
жидкость в закрытые емкости и храните их как
промышленные отходы в соответствии с
действующими нормами и правилами.
2 2222

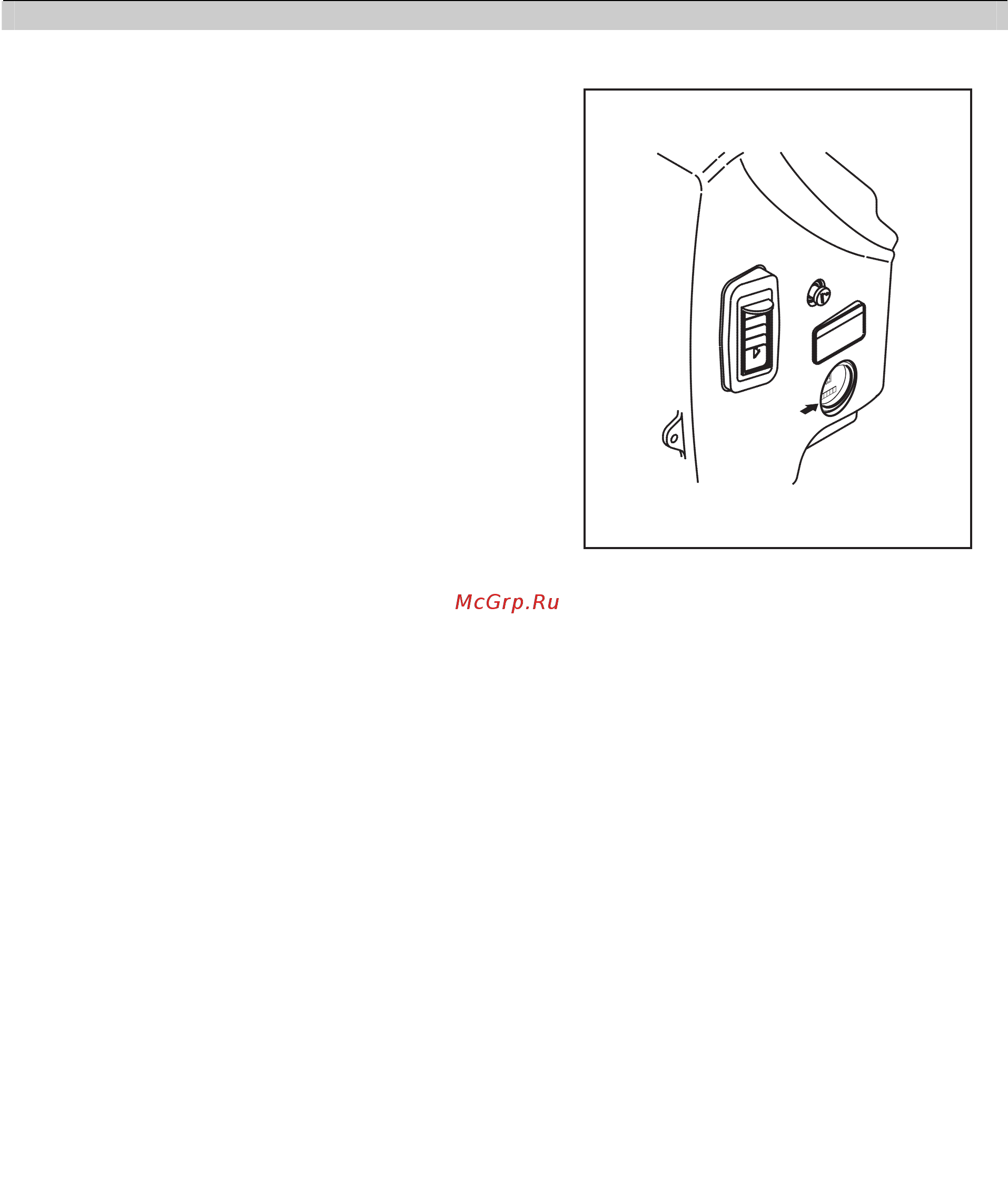

Счетчик
моточасов
6-1
