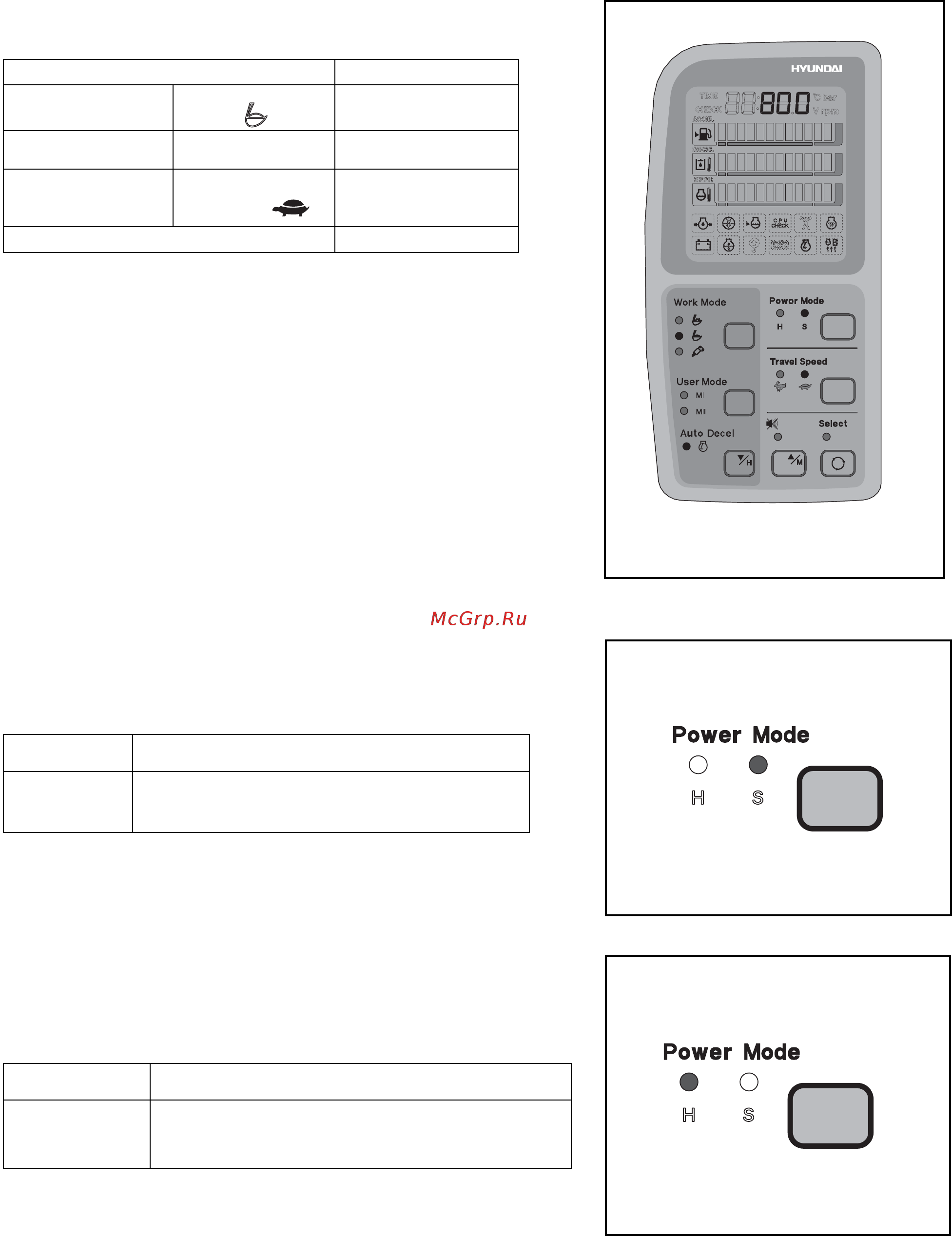

После запуска двигателя
1 Когда двигатель уже работает, три лампы включены как
показано ниже.
Режим Статус
Режим работы
Вкл.(ON)
Режим нагрузки S Вкл. (ON)
Режим
движения
Low (низкая
скорость
)
Вкл. (ON)
Режим автозамедления Вкл. (ON)
• В этих условиях тахометр показывает низкие обороты
двигателя – 1000 ± 100 об/мин.
• Если температура охлаждающей жидкости ниже 30ºС
, в
течение 10 сек. скорость вращения двигателя возрастает до
1200 ± 100 об/мин. Это происходит автоматически для
прогрева двигателя машины.
• 2-3 минуты спустя вы можете выбрать любой режим в
зависимости от требуемой работы.
Функция самодиагностики точно также может
выполняться, так как ключ старта находится в положении
ВКЛ.
См. подробную информацию на с. 4-12.
ВЫБОР РЕЖИМА НАГРУЗКИ
(1) Режим S
Переключатель скорости вращения двигателя Accel dial
стоит в режиме 10; режим автозамедления отключен, режим
S выбран.
Об/мин
Эффект
1650±50
Та же мощность, что и у машины, не
имеющей этих режимов
Когда переключатель скорости вращения двигателя
Accel dial стоит в режиме ниже 9 единиц, одна единица
переключателя снижает скорость вращения двигателя
примерно на 50 об/мин.
(2) Режим Н
Переключатель скорости вращения двигателя Accel dial
стоит в режиме 10; режим автозамедления отключен, режим
S выбран.
Об/мин
Эффект
1750±50
Приблизительно 110% мощности и скорости
по сравнению с режимом S или машиной, не
имеющей этих режимов
Когда переключатель скорости вращения двигателя
Accel dial стоит в режиме ниже 9 единиц, одна единица
переключателя снижает скорость вращения двигателя
примерно на 100 об./мин.
4-10
