C.I.B. UNIGAS - M039115NE
13
Обозначения
* Примечание: реле максимального давления может устанавливаться или перед газовыми клапанами или перед дроссельным
клапаном (см. схему - элемент 4).

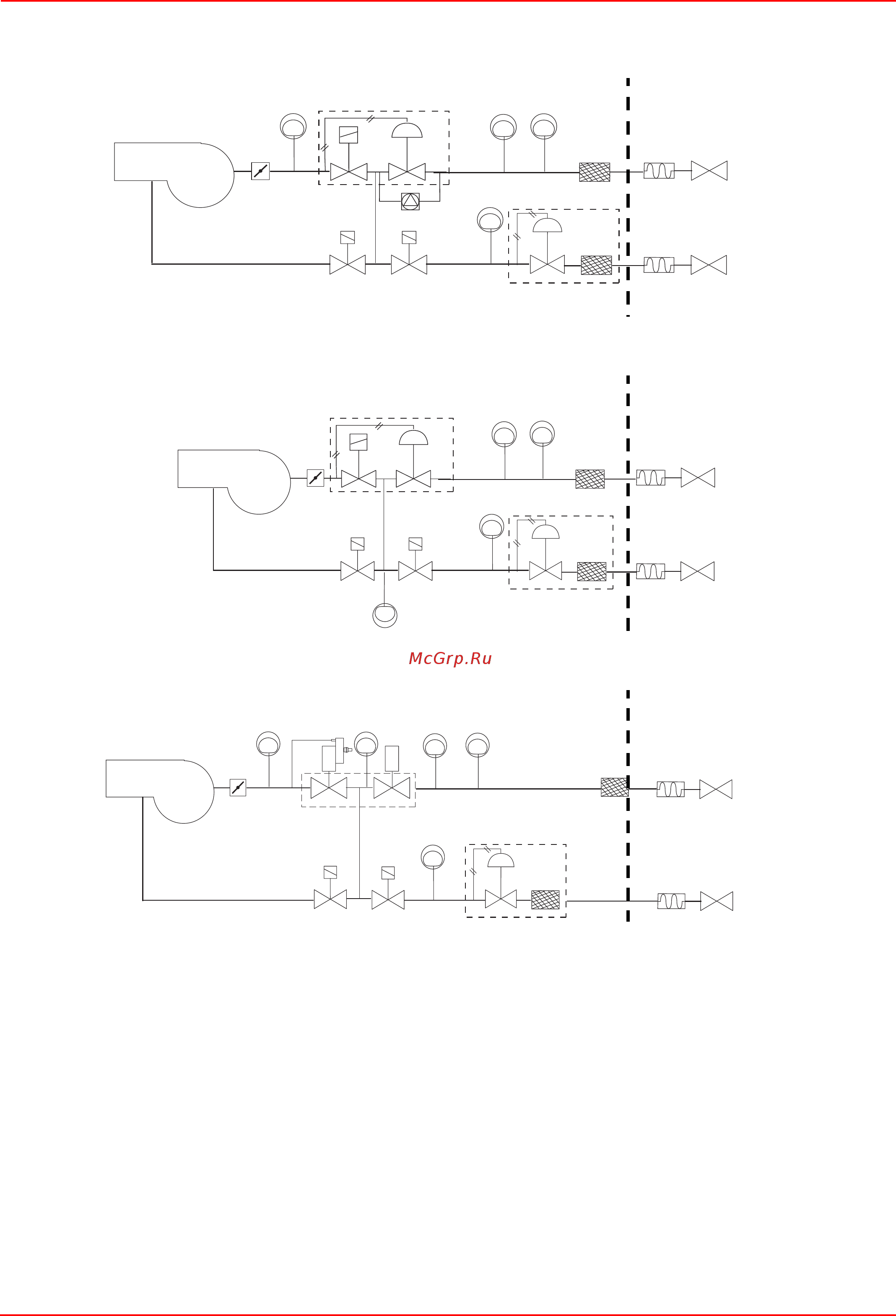

Газовая рампа 3 (DN65/80/100): Газовая рампа с группой клапанов MBC SE 1900/3100/5000(2 клапана + газовый
фильтр + стабилизатор давления) + блок контроля герметичности VPS504 и рампа запальной горелки
Газовая рампа 4 (DN100): Газовая рампа с группой клапанов MBC SE 1900/3100/5000(2 клапана + газовый фильтр +
стабилизатор давления) + Реле давления газа для ко
нтроля за утечками + рампа запальной горелки
Газовая рампа 4 (DN125): Газовая рампа с группой клапанов VGD40 (2 клапана + газовый фильтр + стабилизатор
давления) + Реле давления газа для контроля за утечками + рампа запальной горелки
1 Горелка
2 Дроссельный клапан
3 Блок контроля герметичности
4 Реле максимального давления газа (опция*)
5 Реле минимального давления газа
6 Газовый фильтр
7 Антивибрационная муфта
8 Ручной отсе
чной кран газа
11 Группа клапанов VGD
14 Стабилизатор давления со встроенным фильтром
15) Клапан газовый запальной горелки
16 Реле давления газа для контроля за утечками (PGCP)
19 Группа клапанов МВС (Ду80/100)
1
2
3
45
7
8
15 15
5
7
8
14
6
19
4
ЗАВОД-ИЗГОТОВИТЕЛЬ
МОНТАЖНИК
1
2
3
45
7
8
15 15
4
7
8
14
6
19
16
ЗАВОД-ИЗГОТОВИТЕЛЬ
МОНТАЖНИК
1
2
45
6
7
8
11
16
15 15
5
78
14
4
ЗАВОД-ИЗГОТОВИТЕЛЬ
МОНТАЖНИК
