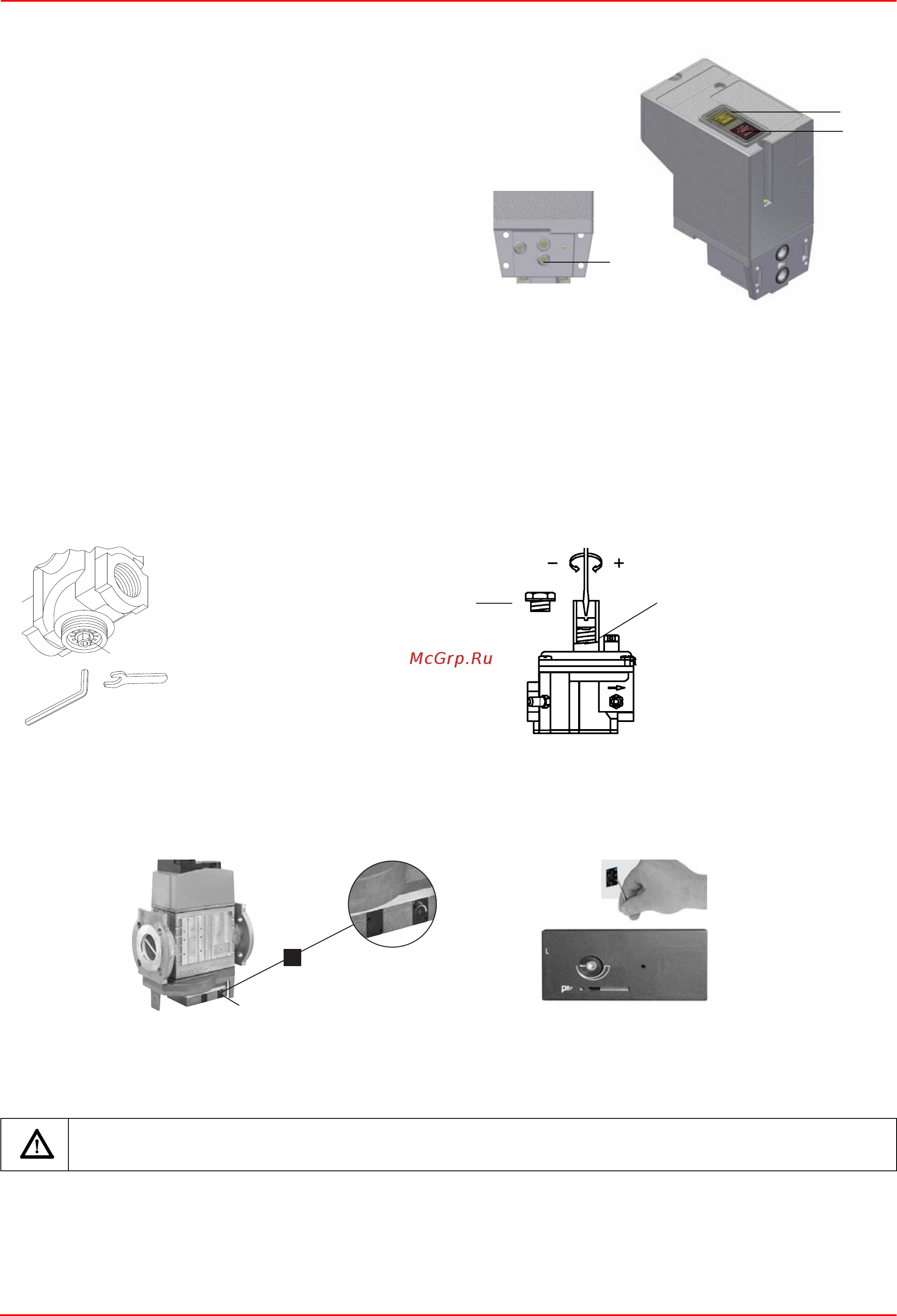

C.I.B. UNIGAS - M039115NE
25
Регулирование расхода газа запальной горелки: Клапан Вrahma EG12xR и стабилизатор давления
Для изменения расхода газа запальной горелки действовать следующим образом:
1). Снять защитную крышку, расположенную в нижней части клапана, поворачивая ее против часовой стрелки (см. рисунок);
2). При вращении по часовой стрелке гайки 1, как показано на Рис., клапан закрывается, а при вращении против часовой
стрелки - клапан открывается
Для оптимизации регулирования расхода, воздействовать непосредственно на стабилиз
атор да
вления (см. рисунок):
3) Снять колпачок T: для увеличения давления газа на выходе при помощи отвёртки поворачивайте винт TR, как показано на
рисунок. При ввинчивании - давление увеличивается, при отвинчивании - уменьшается. По завершении регулировки
установить колпачок на место.
Процедура регулирования при работе на газе
Для изменения настройки горелки во время испытаний на рабочем месте, придерживаться ниже приведенных процедур. На
клапанной группе DUNGS MBC..SE, установить регулятор давления на выходе на 1/3 его хода, используя шестигранный ключ
на 2,5 мм.
Горелка на заводе регулируется следующим образом:отверстия перфорированного диска D остаются полностью открытыми,
голова сгорания установлена в положение MAX, что означает, что она отрегулирована для работы на мак
симальной мощности.
Для изменения распределения потока газа между центром и периферией головы сгорания, закрыть частично отверстия
перфорированного диска, следуя нижеуказанной процедуре:
1 Расслабить 3 винта V, которые крепят перфорированный диск D;
2 воздействуя отверткой на регулировочные пазы перфорированного диска, двигать его по часовой/противочасовой
стрелке для открытия/закрытия отверстий;
3 по за
вершении регулировки закрепить винты V.
Блок контроля герметичности VPS504
Данный блок контролирует герметичность отсечных газовых
клапанов.
Проверка осуществляется, как только термостат котла подаёт
сигнал, разрешающий пуск горелки. При помощи внутреннего
мембранного насоса в испытательном контуре создаётся
давление на 20 мбар выше давления подачи газа.Для
проведения проверки подсоедините манометр к штуцеру для
отбора давления PA. Если проверка завершилась
положительно, через несколько секунд зажигается жёлтая
лампочка LC.
В п
ротивном случае загорается красная лампочка LB,
сигнализирующая состояние блокировки. Чтобы перезапустить
горелку, необходимо деблокировать блок управления нажатием
на эту кнопку.
Рис. 25
ВНИМАНИЕ: выполнять эти операции при отключенной и остывшей горелке.
LC
LB
PA
1
T
TR
Клапан регулирования давления Brahma EG12xR
Стабилизатор давления
*OOFOTFDITLBOUTDIMàTTFM/P
"MMFOLFZOP
$MÏEFTJYQBOTNÉMFOP
$IJBWFFTBHPOBMFDBWBOS
1
#S
РЕГУЛЯТОР ДАВЛЕНИЯ
