C.I.B. UNIGAS - M039115NE
18

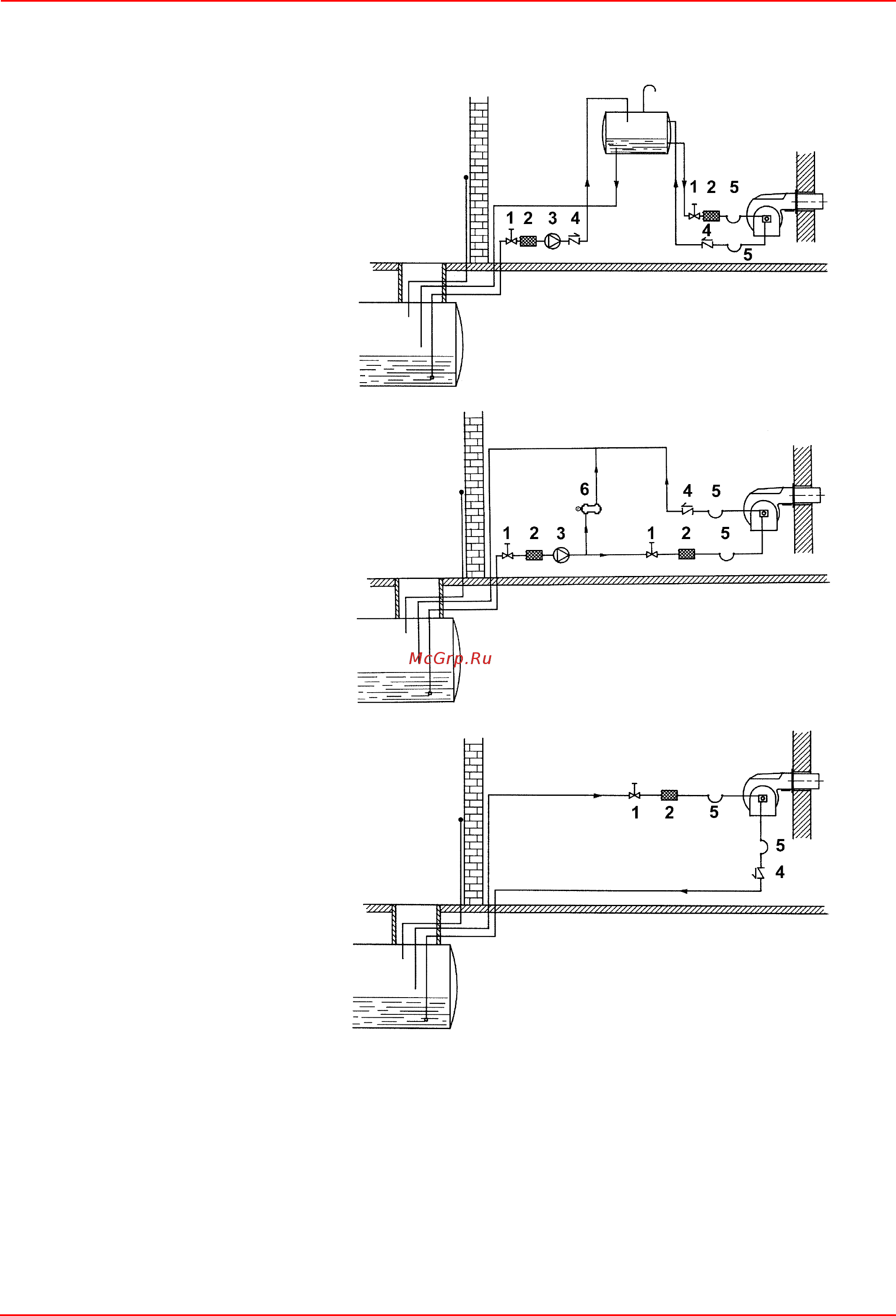

Примерные схемы систем подачи дизельного топлива
ПРИМЕЧАНИЕ: в системах с гравитационной подачей или с кольцевым контуром, установить автоматическое отсечное
устройство (см. № 4 - Рис. 17).
Рис. 14 - Контур подачи топлива под силой
гравитации
Рис. 15- - Кольцевой контур подачи топлива
Рис. 16- - Контур подачи топлива всасыванием
Описание
1 Ручной отсечной вентиль
2 Фильтр дизельный
3 Насос подачи дизельного топлива
4 Обратный клапан
5 Шланги для дизельного топлива
6 Клапан сб
роса возд
уха
