C.I.B. UNIGAS - M039115NE
36

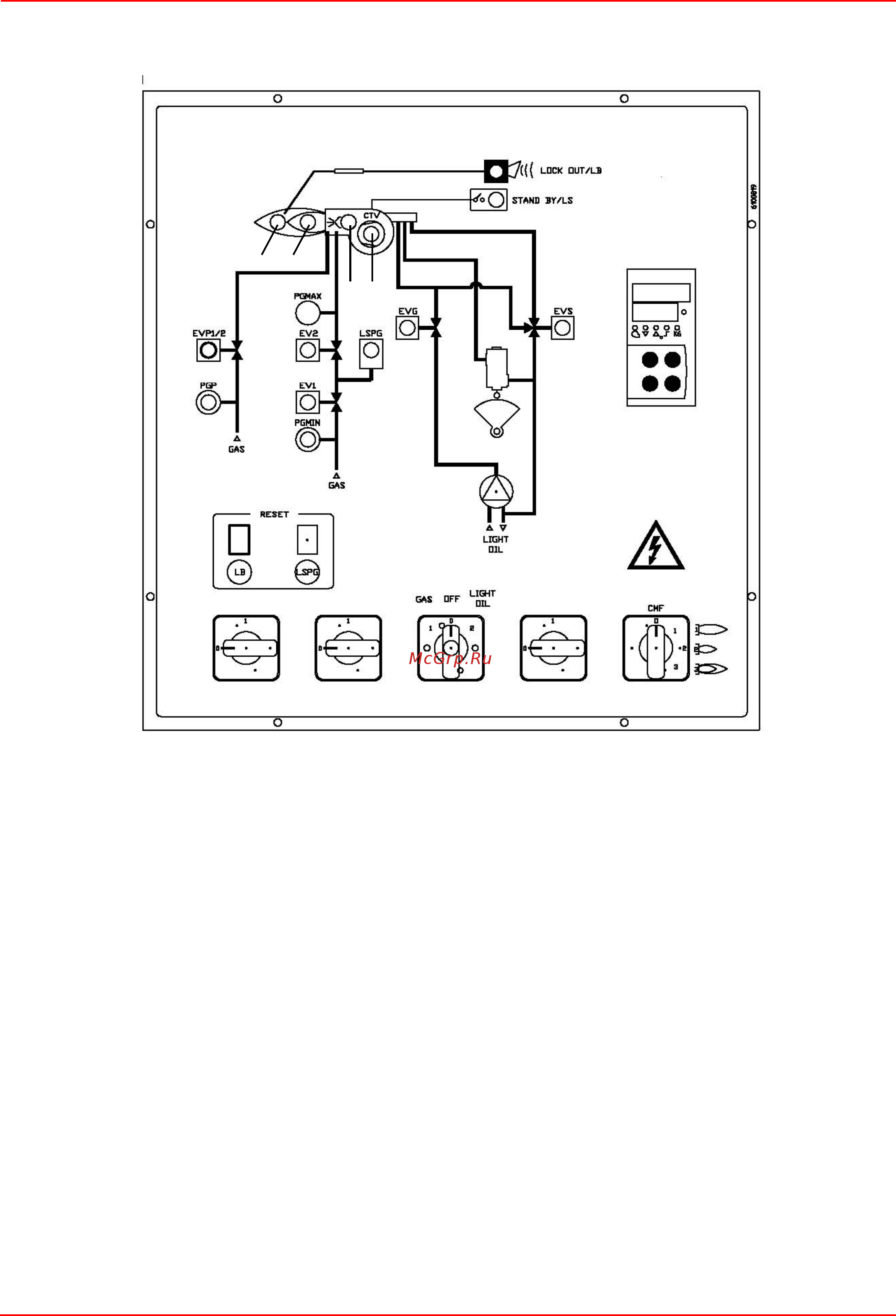

Рис. 35 - Лицевая панель электрощита
Обозначения
A Главный выключатель “включено-отключено”
B Сигнальный индикатор блокировки горелки
C Кнопка сброса блокировки электронного блока управления горелки
D Сигнальный индикатор реле давления газа
E Сигнальный индикатор блокировки устройства контроля герметичности газовых клапанов
F Кнопка сброса блокировки устройства контроля герметичности газовых клапанов (только горелки, оснащенные электронными
блоками Siemens LDU11)
G Сигнальный индикатор функциональной работы горелки на высоком пламени
H Си
гнальный ин
дикатор функциональной работы горелки на низком пламени
I Сигнальный индикатор функциональной работы запального трансформатора
L Сигнальный индикатор срабатывания термореле
M Сигнальный индикатор срабатывания газового клапана EV2
N Сигнальный индикатор срабатывания газового клапана EV1
O Сигнальный индикатор паузы (Stand-by)
P Сигнальный индикатор срабатывания дизельного клапана EVG
Q Автоматическое-ручное управление мощностью горелки (только на модулирующих моделях)
R Регулятор Siemens RWF40.00 (только на мод
улирующих моделях)
HG
IL
R
M
N
D
E
S
P
FC
O
B
A
Q
