CIB Unigas Mille HR1040 MG.MD.S.RU.VS.1.100.ES [39/52] Замена запального электрода

C.I.B. UNIGAS - M039115NE

Соблюдать размеры, указанные на рисунке

Замена запального электрода

Для того, чтобы заменить запальный электрод, действовать следующим образом:

1) снять крышку;

2) отсоединить кабель (СЕ) электрода (Е);

3) снять голову сгорания горелки, руководствуясь описанием параграфа “Снятие головы сгорания”

4) расслабить винт (В) опоры сопла, который крепит запальный электрод (Е) на запальнике горелки (Р);

5) вынуть электрод и заменить его, выдерживая размеры, указанные на Рис. 38.

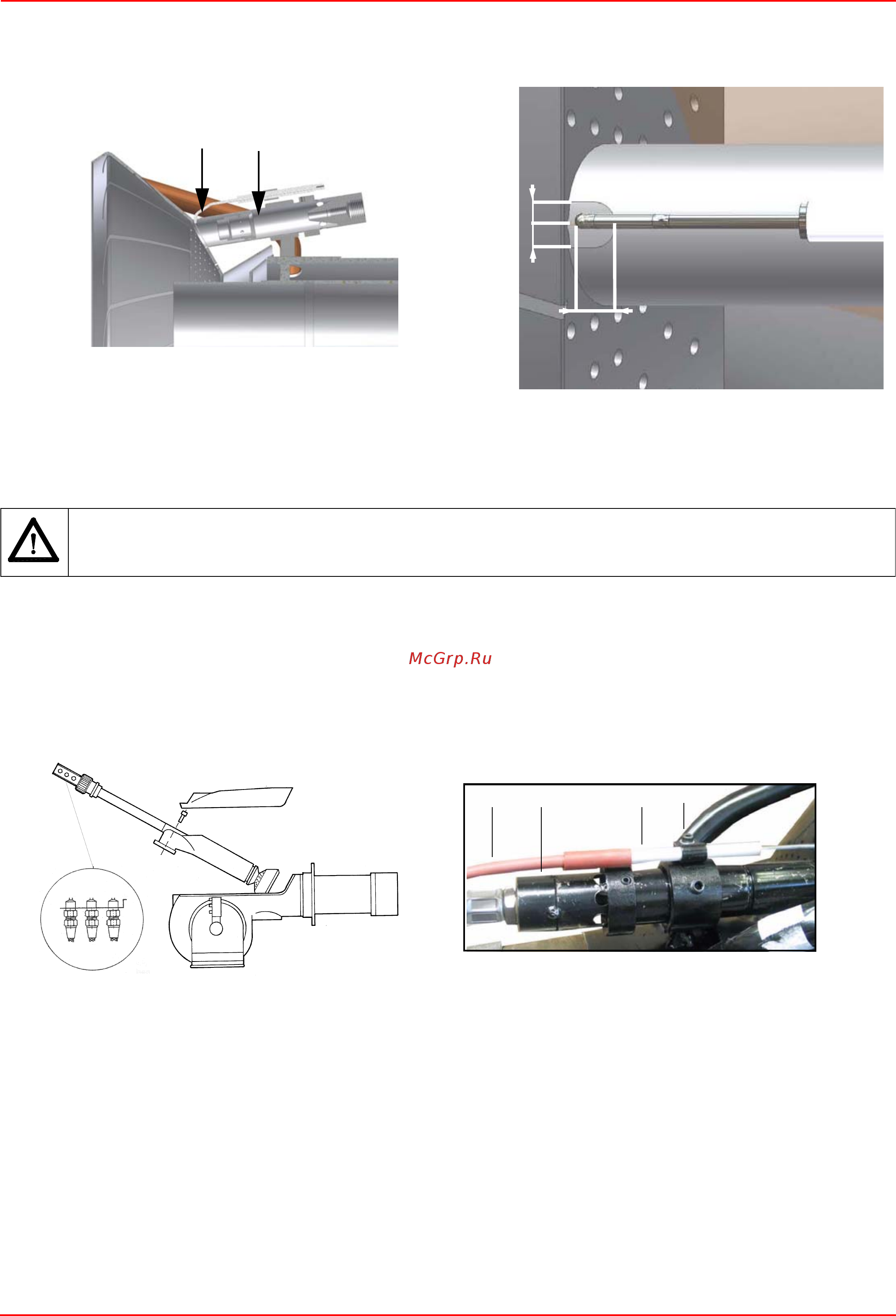

Часть гол

ов

ы сгорания с запальной горелкой (Р) и запальным

электродом (Е)

Рис. 38

ВНИМАНИЕ: чтобы не подвергать риску работу горелки, избегать контакта запального электрода с металлическими

частями горелки (голова сгорания, сопло и т.д.). Проверять положение электродa каждый раз после выполнения

каких-либо работ на голове сгорания.

5мм
