C.I.B. UNIGAS - M039115NE
28

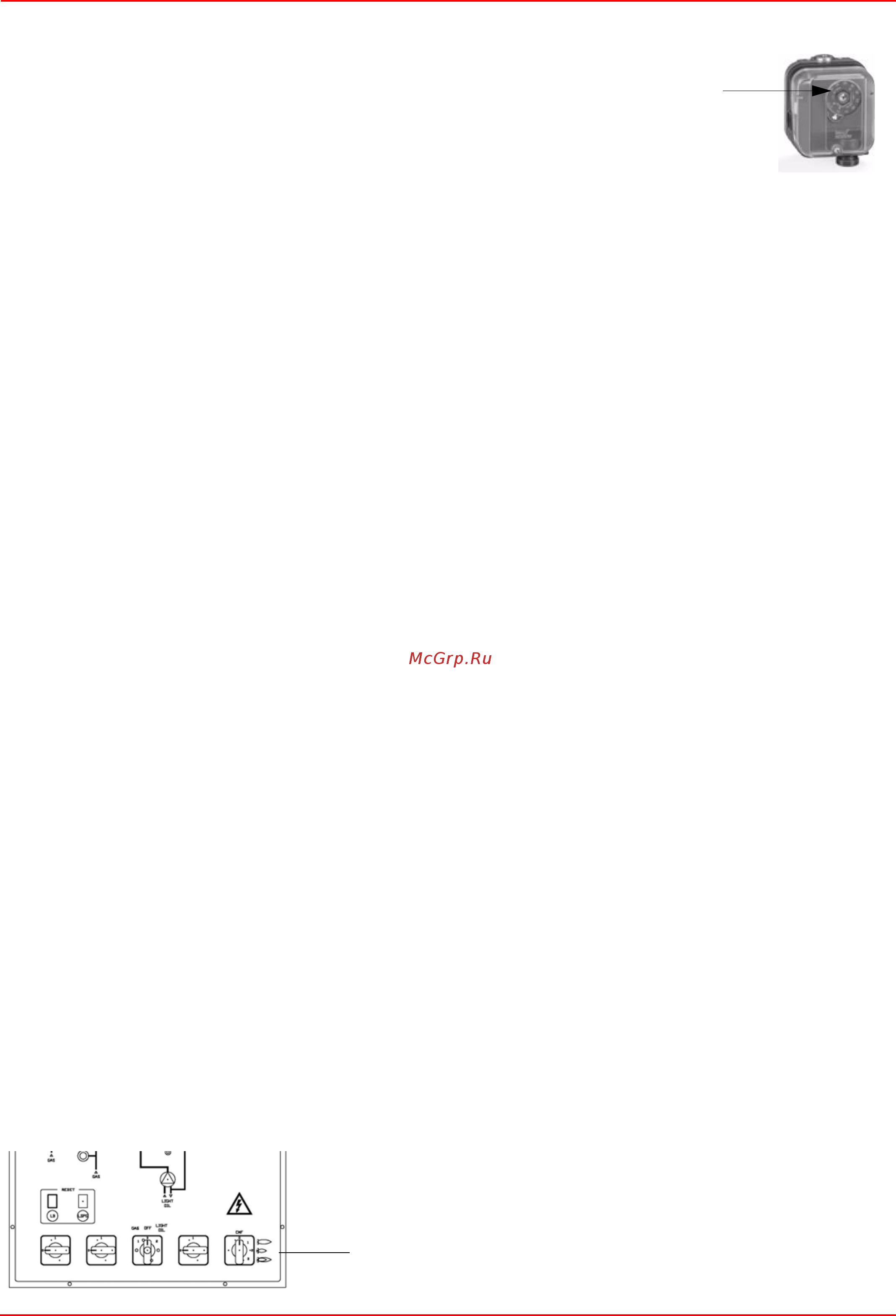

Регулировка реле давления
Регулировка реле давления воздуха
Регулировка реле давления воздуха выполняется следующим образом:
z Снять прозрачную пластиковую крышку.
z После выполнения регулировки расхода воздуха и топлива включить горелку.
z При горелке, работающей на малом пламени, медленно поворачивать регулировочное кольцо VR (чтобы увеличить
давление настройки) по часовой стрелке до тех пор, пока не сработает аварийная блокировка горелки.
z Считать на шкале значение давления и уменьшить его на 15%.
z Повторить цикл запуска горелки, проверяя, что она правильно функционирует.
z Установить на место прозрачную крышку реле давления.
Регулировка реле минимального давления газа
Для калибровки реле давления газа выполните следующие операции:
z Убедиться в том, что фильтр чистый
z Снимите крышку из прозрачного пластика.
z При работающей горелке на максимальной мощности, измерьте давление на штуцере отбора давления реле
минимального давления газа.
z Медленно закрывайте ручной отсекающий кран, находящийся перед реле давления (см. график монтажа газовых рамп),
вплоть до снижения давления на 50% от значения считанного ранее. Убедитесь, что значение СО в уходящих газах не
увеличилось: если значение СО выше нормативных значений, открывайте медленно отсекающий клапан, пока значение
не снизится до вышеуказанного значения.
z Убедитесь, что горелка работает нормально.
z Вращайте регулировочное кольцо реле давления по часовой стрелке (для увеличения давления), вплоть до отключения
горелки.
z Полностью откройте ручной отсекающий клапан.
z Установите на место прозрачную крышку.
Регулировка реле максимального давления газа (там, где оно присутствует)
Для настройки реле действовать следующим образом:
1. снять прозрачную пластмассовую крышку;
2. замерить давление газа в сети без пламени в горелке;
3. установить на регулировочном кольце VR, значение, считанное в п.2 и увеличив его на 30%;
4. установить вновь на место прозрачную пластмассовую крышку
Реле давления для контроля утечек газа PGCP (с электронным блоком контроля Siemens LDU/Siemens
LMV)
z Снять прозрачную пластмассовую крышку на реле давления.
z Отрегулировать реле давления PGCP на то же значение, на которое отрегулировано реле минимального давления газа.
z Установить на место прозрачную пластмассовую крышку.
Горелки модулирующие
Для регулировки модулирующих горелок использовать селекторный переключатель, имеющийся на контрольной панели
горелки (см. рисунок), вместо того, чтобы использовать термостат ТАВ, как было описано в регулировках прогрессивных
горелок. Произвести регулировку, как описано в предыдущих параграфах, уделяя внимание использованию CMF.
Положение селекторного переключателя определяет фазы работы: для того, чтобы вывести горелку в режим большого
пламени, устан
овить селекторный переключатель CMF на 1, а для того, чтобы на малое пламя - на 2.
Для того, чтобы повернуть варьируемый сектор, необходимо установить селекторный переключатель CMF на 1 или 2 , а затем
перевести его на 0.
Функцией реле давления воздуха является создание безопасности работы электронного блока
(блокировка), если давление воздуха не будет соответствовать предусмотренному значению. В
случае б
локировки, необходимо разблокировать горелку при помощи кнопки разблокировки
электронного блока, имеющейся на контрольной панели горелки.
Реле давления газа контролируют давление, чтобы препятствовать работе горелки в тех
случаях, когда значение давления не будет соответствовать дозволенному диапазону давления.
VR
CMF
CMF = 0 Сервопривод стоит в том положении,
в котором находится
CMF = 1 Работа на большом пламени
CMF = 2 Работа на малом пламени
CMF = 3 Автоматическая работа
