ФУНКЦИОНИРОВАНИЕ
z Выбрать тип топлива, воздействуя на переключатель A на электрощите управления горелки.
N.B. В том случае, если будет выбрано дизельное топливо, убедиться, что отсечные клапаны дизельного топлива линии
питания и обратного хода открыты.
z Проверить, что электронный блок не заблокирован (индикатор B горит), при необходимости разблокировать его, нажатием
кнопки C (reset-сброс блокировки).
z Проверить, что серия термостатов (или реле давления) дает разрешение на работу горелки.
Функциональная работа на газе
z Проверить, что давление газа на подаче достаточно (об этом сигнализирует загорание индикатора G).
z Только горелки, оснащенные блоками контроля герметичности: начинают цикл проверки устройства контроля
герметичности газовых клапанов; завершение проверки сигнализируется загоранием специального индикатора на блоке
контроля герметичности. По завершении проверки газовых клапанов, начинается цикл запуска горелки: в случае наличия
утечки одного из газовых клапанов, устройство контроля герметичности блокируется и зажигается индикатор E. Для того,
чтобы сбросить блокировку, нажать на кнопку разблок
ировки, находящуюся на устройстве контроля герметичности - для
горелок, оснащенных VPS504 (кнопка LB на рис.), или на кнопку D на электрощите - для горелок, оснащенных блоком
управления Siemens LDU11.
N.B.: В случае горелок, оснащенных блоком контроля герметичности Dungs VPS504, фаза предварительной вентиляции
начинается только после завершения контроля герметичности газовых клапанов с положительным результатом.
Так как предварительная вентиляция должна про
изводиться при мак
симальном расходе воздуха, блок контроля
герметичности дает команду на открытие сервопривода, и только тогда, когда будет достигнуто положение максимального
открытия, начинается отсчет времени предварительной вентиляции, равное 36 секундам.
z По завершении времени предварительной вентиляции, сервопривод приводится в положение полного закрытия
(положение поджига газа), и как только он достигает этого положения, подключается запальный трансформатор (об этом
сигнализирует индикатор L на графической панели). Спустя 2 секунды после открытия газовых клапанов, запальный
трансформатор исключается из контура и индикатор гаснет.
z Таким образом, горелка оказывается включенной, одновременно сервопривод доводится до положения работы на
высоком пламени; спустя 14 секунд начинается работа на 2-х ступенях и горелка автоматически устанавливается на
работу на низком или высоком пламени, в зависимости от потребностей системы. Работа на высоком/низком пламени
сигнализируется включением/затуханием индикатора N на графической панели.
Функциональная работа на дизельном топливе
z
Запускается двигатель вентилятора и начинается фаза предварительной вентиляции. Так как предварительная вентиляция
должна проходить при максимальном расходе воздуха, электронный блок контроля дает команду на открытие сервопривода и,
только тогда, когда достигается положение максимального открытия, начинает отсчет времени предварительной вентиляции,
которое равно 36 секундам. По завершении времени предварительной вентиляции, сервопривод приводится в положение пуска
для работы на дизельном топливе, и как только он достигает этого положения, вводится в действие запальный трансформатор
(о чем сигнализирует
индикатор L на графической панели). Спустя 2 секунды после открытия дизельного клапана, запальный
трансформатор исключается из контура и индикатор гаснет.
z Таким образом, горелка оказывается включенной, одновременно сервопривод доводится до положения работы на
высоком пламени; спустя 14 секунд начинается работа на 2-х ступенях и горелка автоматически устанавливается на
работу на низком или высоком пламени, в зависимости от потребностей системы. Работа на высоком/низком пламени
сигнализируется включением/затуханием индикатора N на графической панели.
Что касается модулирующих горелок, то необ
хо
димо прочитать инструкции модулирующего регулятора модели Siemens
RWF40.
ВНИМАНИЕ: прежде, чем запускать горелку, убедиться в том, что все ручные отсечные клапаны газа
открыты и проверить, что значение давления на входе рампы соответствует значениям, указанным в
параграфе “Технические характеристики”. Кроме того, убедиться в том, что главный выключатель подачи
питание вырублен.

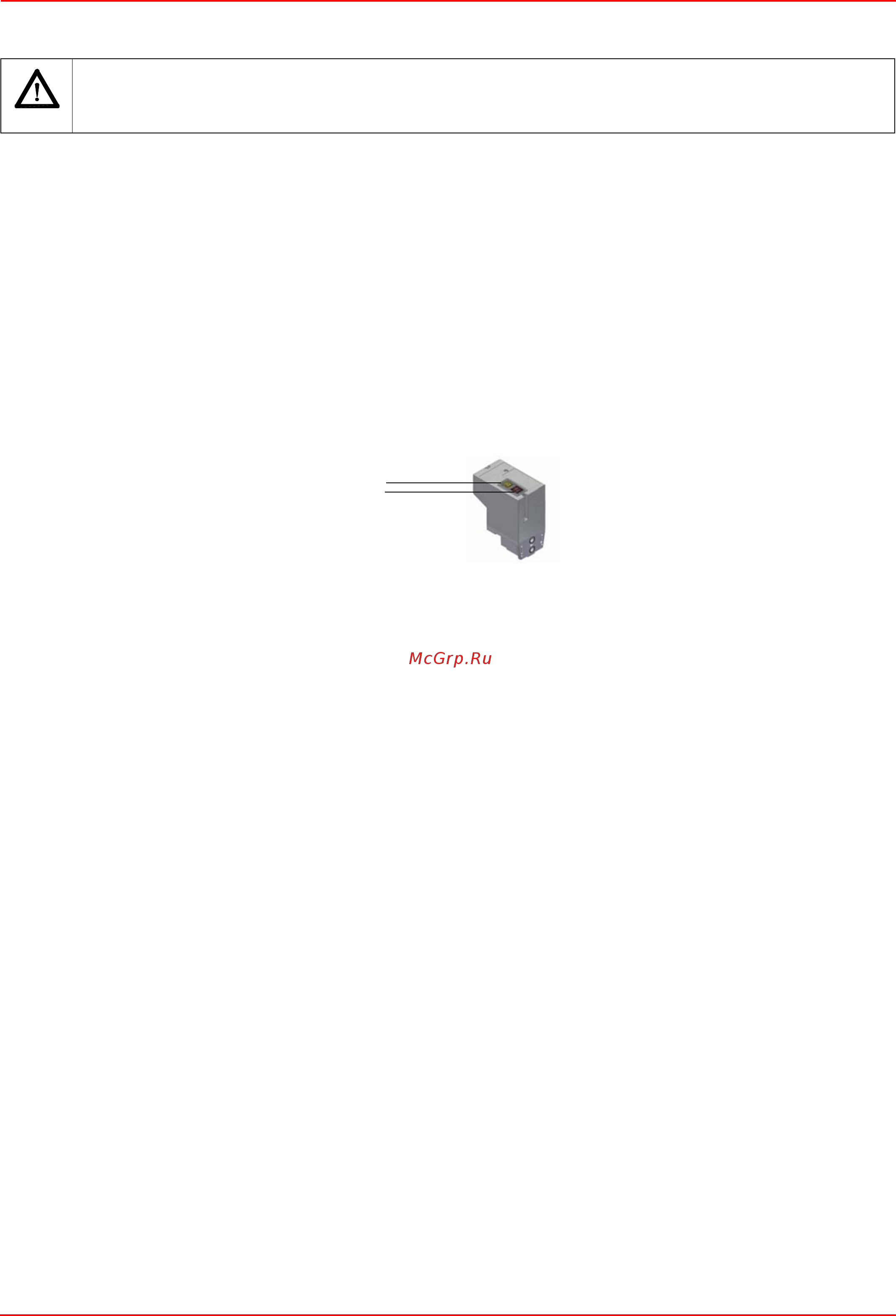

VPS504
LC
LB
