C.I.B. UNIGAS - M039115NE
24
РЕГУЛИРОВАНИЕ
Для того, чтобы отрегулировать горелку, необходимо сначала настроить ее работу на газе, а уже потом на дизельном топливе
(прочитать какие при этом выполняются процедуры в последующих параграфах.
Регулирование - общее описание
Регулирование расхода воздуха и топлива выполняется сначала на максимальной мощности (большое пламя), воздействуя
соответственно на воздушную заслонку и варьируемый сектор.
z Проверить, что параметры продуктов сгорания находятся в рамках рекомендуемых предельных значений.
z Проверить расход газа с помощью счетчика или, если это невозможно сделать, проверить давление на голове сгорания с
помощью дифференциального манометра, как описано в параграфе “Измерение давления в голове сгорания” на Стр.22.
z Затем, отрегулировать мощность на всех промежуточных точках между минимальной и максимальной, настроив рабочую
кривую с помощью пластинки варьируемого сектора. Варьируемый сектор закрепляет соотношение воздух/газ в этих
точках, регулируя открытие - закрытие дроссельного газового клапана.
z И в конце, определить мощность в режиме малого пламени, воздействуя на микровыключатель малого пламени
сервопривода, избегая того, чтобы мощность в режиме малого пламени была слишком высокой или, чтобы температура
уходящих газов была слишком низкой, что привело бы к образованию конденсата в дымоходе.
Газовый фильтр
Газовые фильтры удерживают частички пыли, поступаемые вместе с газом, и защищают от быстрого загрязнения такие
компоненты, как горелки, счетчики, регуляторы. Фильтр обычно располагается перед всеми регулирующими и отсечными
органами.
ВНИМАНИЕ: прежде, чем запускать горелку, убедиться в том, что все ручные отсечные клапаны газа
открыты и проверить, что значение давления на входе рампы соответст
вует значениям, указанным в
параграфе “Технические характеристики”. Кроме того, убедиться в том, что главный выключатель подачи
питание вырублен.
ВНИМАНИЕ: При выполнении операций калибровки не включайте горелку с недостаточным расходом
воздуха (опасность образования монооксида углерода); том случае, если это произойдет, необходимо
уменьшить медленно подачу топлива и вернуться к нормальным показателям продуктов выброса.
ВНИМ
АНИЕ! ОПЛО
МБИРОВАННЫЕ ВИНТЫ КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ОТКРУЧИВАТЬ! ГАРАНТИЯ НА
ДЕТАЛЬ ТЕРЯЕТСЯ!
ВАЖНО! Избыток воздуха регулируется согласно рекомендуемых параметров, приводимых в следующей
таблице:
Рекомендуемые параметры горения
Топливо
Рекомендуемое значение
CO
2
(%)
Рекомендуемое
значение O
2
(%)
Природный газ 9 ÷ 10 3 ÷ 4.8
Дизтопливо 11.5 ÷ 13 2.9 ÷ 4.9

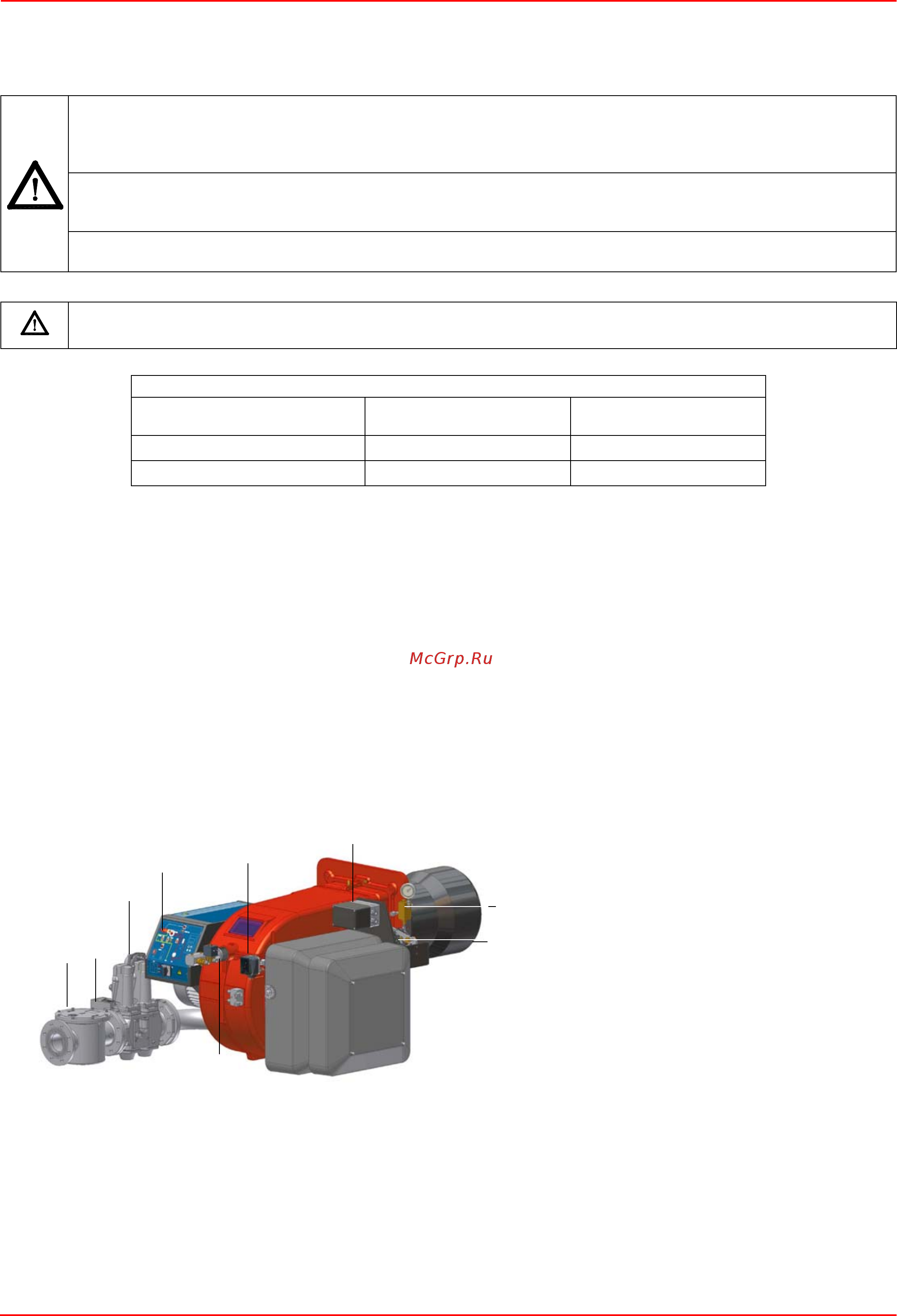

Рис. 24
Обозначения
1 Фильтp газа
2 Блок контpоля геpметичности клапанов
3 Гpуппа газовых клапанов
4 Реле давления газа
5 Сервопривод
6 Регулятор дизельного топлива
7 Варьируемый сектор
8 РегулировоЧное кольцо головы сгорания
9 Фильтр
1
3
2
7
4
5
8
6
9
