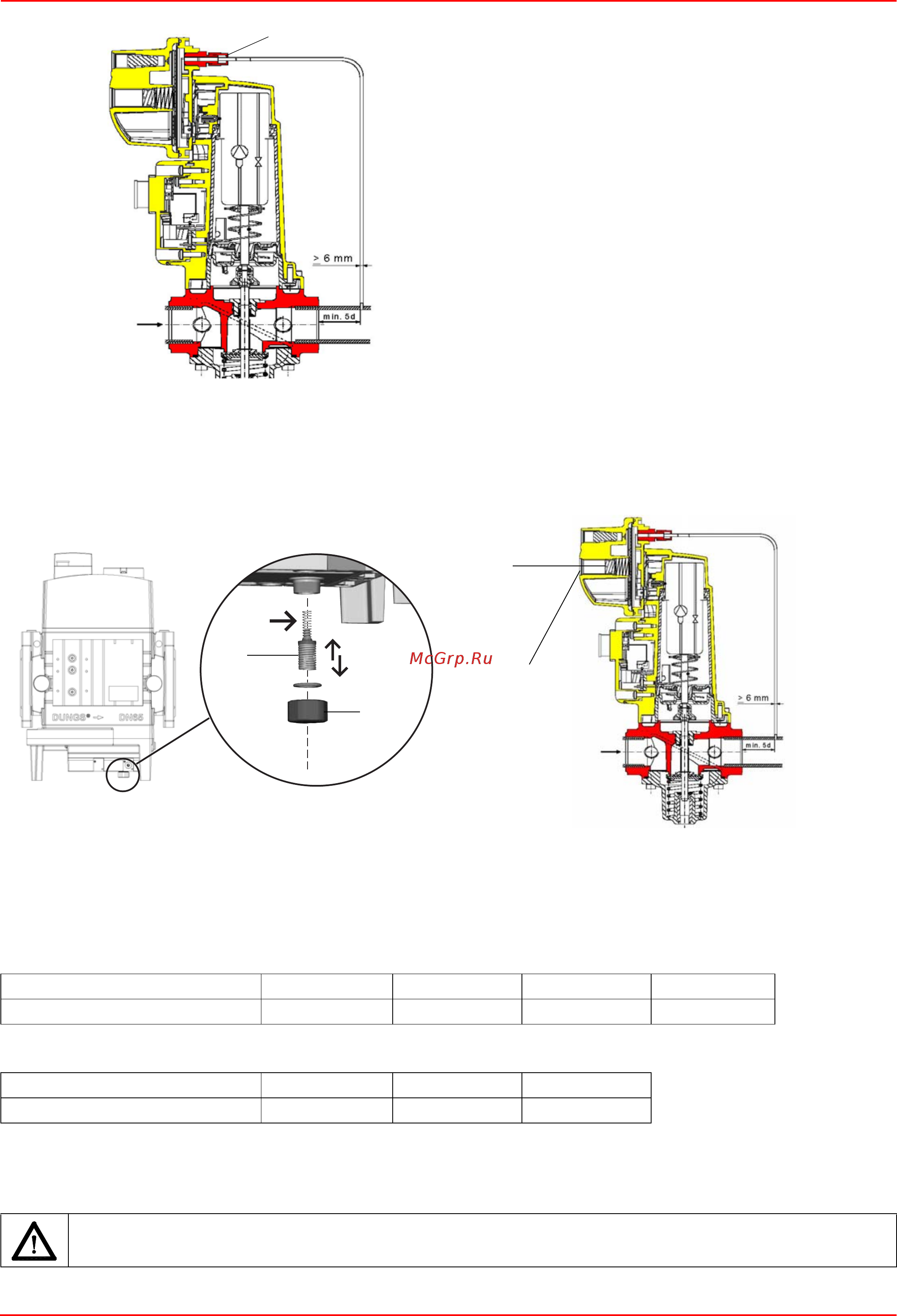

![CIB Unigas Mille HR1040 MG.MD.S.RU.VS.1.100.ES [17/52] Диапазон регулирования давления](/views2/1430569/page17/bg11.png)
C.I.B. UNIGAS - M039115NE
17
Диапазон регулирования давления
Диапазон регулирования давления, за клапанной группой меняется, в зависимости от типа пружины, входящей в комплект
клапанной группы.
Обозначения
1 пружина
2 заглушка
Гpуппа газовых клапанов DUNGS MBC:
Гpуппа газовых клапанов SIEMENS VGD с исполнительным механизом "SKP" :
После монтажа газовой рампы выполнить электрические подсоединения ее компонентов: клапанной группы, реле давления и
блока контроля герметичности.
Рис. 13
DUNGS MBC..SE Исполнительный механизм "SKP"
Диапазон работы (мбар) 4 - 20 20 - 40 40 - 80 80 - 150
Цвет пружины - красный черный зеленый
Диапазон работы (мбар) 0 - 22 15 - 120 100 - 250
Цвет пружины нейтральный желтый красный
ВНИМАНИЕ: после монтажа газовой рампы согласно схеме на Рис. 5, необходимо провести тестирование на
герметичность газового контура, согласно требований действующих нормативов.
TP
1
2
2
1
