C.I.B. UNIGAS - M039115NE
30

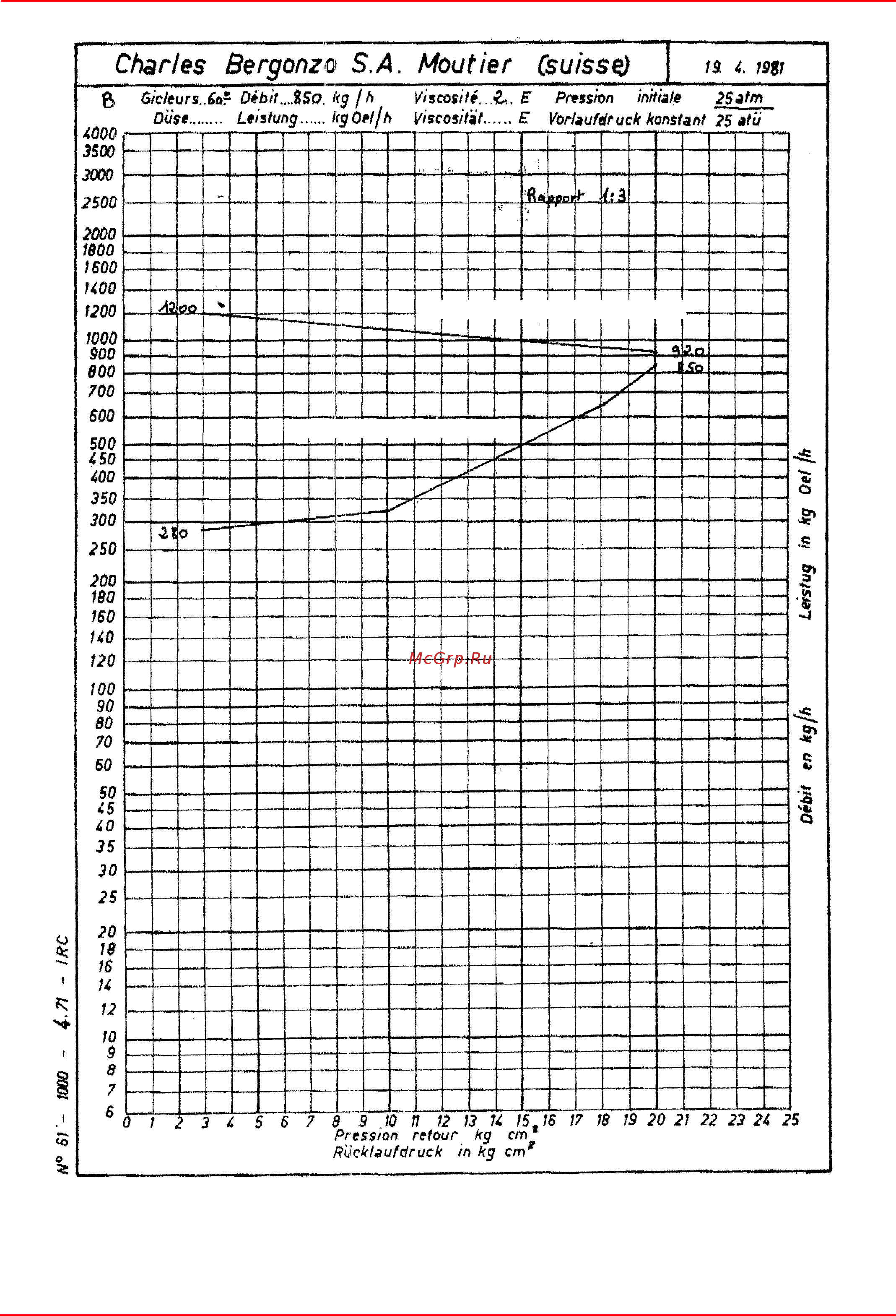

Рис. 27 - ФОРСУНКА BERGONZO B - Пример с форсункой с расходом 850 кг/час
РАСХОД НАСОСА
РАСХОД ФОРСУНКИ
