C.I.B. UNIGAS - M039115NE
15
Сборка газовой рампы

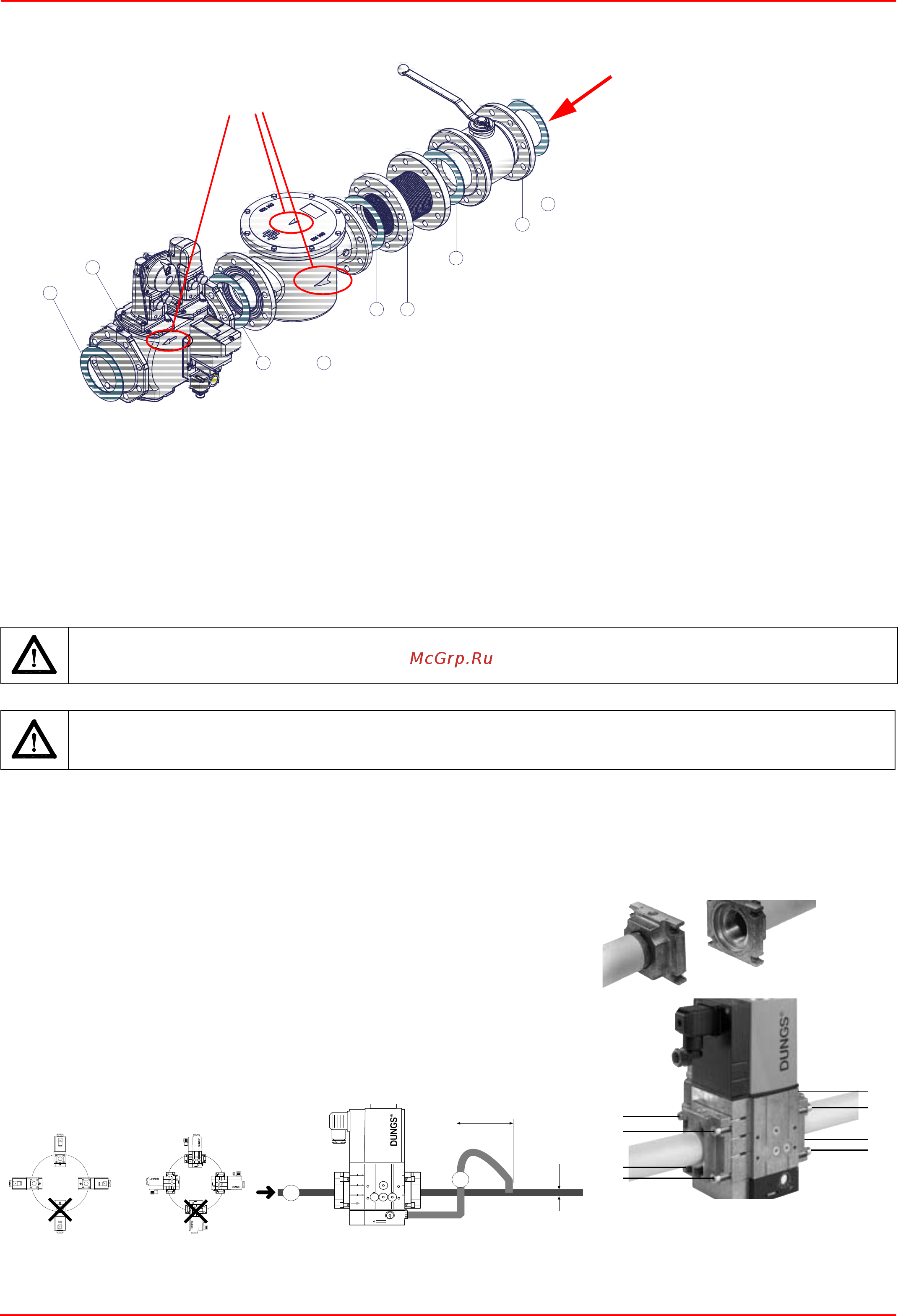

Рис. 5 - Пример газовой рампы
Для того, чтобы смонтировать газовую рампу, действовать следующим образом:
1-а) при резьбовых соединениях: использовать соответствующую оснастку, подходящую для применяемого типа газа,
1 - б) при фланцевых соединениях: между соседними компонентами устанавливать прокладку (1A..1E - Рис. 5), совместимую
с используемым газом,
2) закрепить все компоненты винтами, следуя данным схемам и соблюдая нужное направление пр
и монтаже каждого
элемента.
ПРИМЕЧАНИЕ: Антивибрационная муфта, ручной отсечной газовый кран и прокладки - не входят в стандартную поставку.
Ниже приводятся процедуры монтажа клапанных групп, используемых на разных рампах.
- рампы резьбовые с Multibloc Dungs MBC..SE 1200 или Siemens VGD20..
- рампы фланцевые с Multibloc Dungs MBC..SE 1900-3100-5000 или Siemens VGD40..
МУЛЬТИБЛОК DUNGS MBC300-700-1200SE (Гpуппа клапанов с pезьбой)
ВНИМАНИЕ: после монтажа газовой рампы согласно схеме на Рис. 5, не
обх
одимо провести тестирование на
герметичность газового контура, согласно требований действующих нормативов.
Внимание: рекомендуется устанавливать фильтр и газовые клапаны таким образом, чтобы во время
техобслуживания и чистки фильтров (как тех, которые не входят в клапанную группу, так и тех, которые находятся
внутри клапанной группы) посторонние материалы не попали внутрь клапанов (см. главу "Тех
обслуживание").
Монтаж
1.Установить фланец на трубе. Использовать соответствующую
газу оснастку (Рис. 6)
2. установить устройство MBC....SE и уделить особое внимание прокладкам O-Ring
(Рис. 7)
3. Затянуть винты А - Н
4. После монтажа проверить проверить герметичность и работу.
5. Демонтаж проводится в обратном порядке.
Рис. 7
1A
5
1B
4
1C
21D
1E
3
Обозначение
1A..1E Прокладка
2 Фильтр газовый
3 Группа газового клапана
4 Антивибрационная муфта
5 Ручной кран для отсечения газа
стрелки “направление” длямонтажа
Сеть подачи газа
ПОЗИЦИИ ПРИ МОНТАЖЕ
ОПЦИЯ
S
%U
S
%U
S
%U
S
%U
PLQ['1
'1
£
Ó
S
%U
2 = Импульсная трубка
#
&
'
%
)
(
"
$
Рис. 6
