CIB Unigas Mille HR1040 MG.MD.S.RU.VS.1.100.ES [38/52] Проверка и замена фильтра multibloc dungs mbc se гpуппа клапанов с pезьбой

C.I.B. UNIGAS - M039115NE

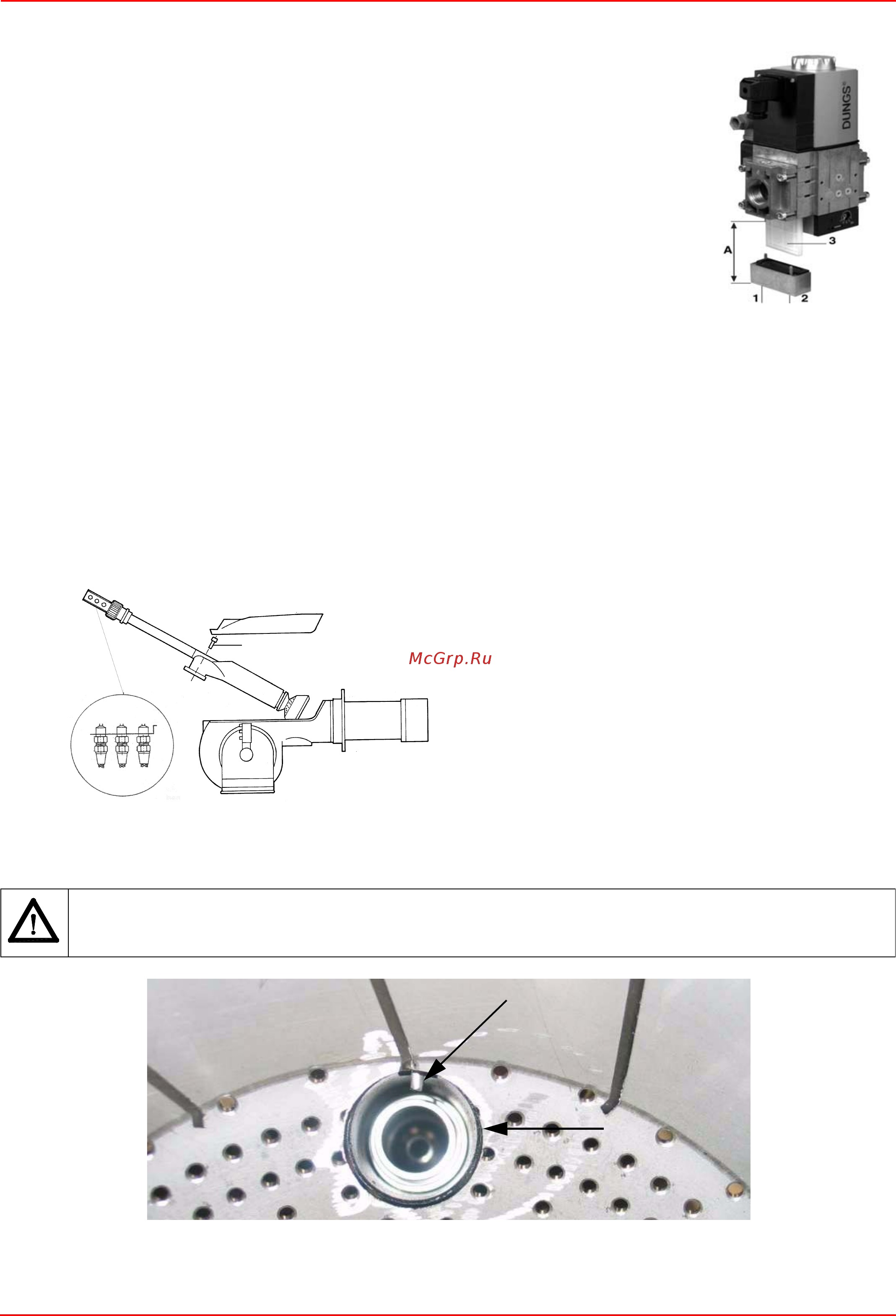

Проверка и замена фильтра MULTIBLOC DUNGS MBC..SE (Гpуппа клапанов с pезьбой)

Снятие головы сгорания

1 Снять крышку H.

2 Вынуть фотоэлемент UV с его гнезда.

3 Отвинтить два винта S (Рис.), которые держат в нужном положении узел VR, а затем откручивать узел VR до тех пор, пока

не освободится нарезной шток C.

4 Отвинтить винты V, которые блокируют газовый коллектор G, расслабить две соединительные детали E и вынуть весь

узел в ко

мпле

кте, как это указано на Рис.

Примечание: для повторной сборки, выполнить вышеуказанные операции в обратном порядке.

Регулиpовка положения Электpодов

ПРИМЕЧАНИЕ: Проверка запального и контрольного электродов выполняется после демонтажа головки сгорания.

Рис. 37 - Часть диффузора с запальной горелкой (Р) и запальным электродом (Е).

z Проверять фильтр хотя бы один раз в год

z Заменить фильтр, если разница давления между присоединительными

отверстиями 1 и 2 меньше 10 мбар.

z Заменить фильтр, если разница давления между присоединительными

отверстиями 1 и 2 увеличилась в два раза по сравнению со значением,

полученным при последнем замере

1. Отсечь поступление газа, закрыв шаровой кран

2. Открутить винты 1-2

3. Заменить патрон фильтра 3

4. Закрутить и несильно затянуть винты 1-2

5. Проверить на работу и на герметичность

6. Обратить внимание на то, чтобы внутрь клапана не попадала гряз

Свободное место, необходимое для замены фильтра, А: от 150 до 230 мм.

Рис. 36

Описание

1 Подача топлива

2 Обратный ход топлива

3 Открытие фурмы

E Соединения шлангов

H Защитная крышка

L Фурма дизельного топлива

ВНИМАНИЕ: чтобы не подвергать риску работу горелки, избегать контакта запального электрода с металлическими

частями горелки (голова сгорания, сопло и т.д.). Проверять положение электродa каждый раз после выполнения

каких-либо работ на голове сгорания.
