C.I.B. UNIGAS - M039115NE
29

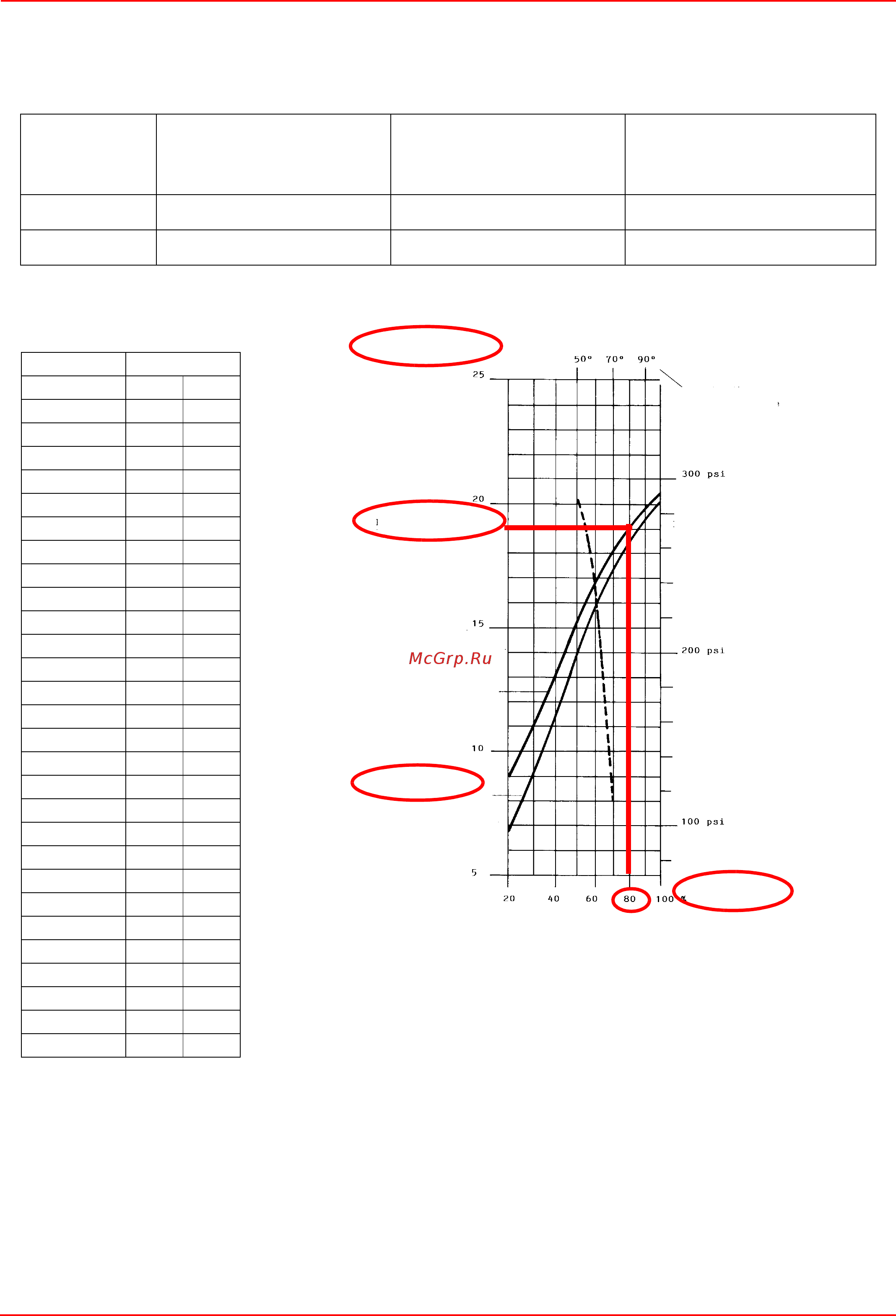

Регулировка при работе на дизельном топливе
Расход дизельного топлива регулируется за счет выбора форсунки (противопоточного типа), соответствующего мощности
котла и типу применения размера, а также регулировки давления на прямом и обратном ходе жидкого топлива, согласно
данных, указанных в таблице и на графике на Рис. 26 (для считывания давления - читайте последующие параграфы).
Пример : 80% номинального расхода на форсунке можно получить, если установлены форсунки с расходом более 100 кг/час,
при давлении на обратном ходе примерно равном 18 бар (см. график на Рис. 26).
СОПЛО
ДАВЛЕНИЕ ТОПЛИВА НА
ФОРСУНКЕ
бар
ДАВЛЕНИЕ НА
ОБРАТНОМ ХОДЕ НА
БОЛЬШОМ ПЛАМЕНИ МАКС.
бар
ДАВЛЕНИЕ НА ОБРАТНОМ ХОДЕ
НА МАЛОМ ПЛАМЕНИ МИН.
бар
FLUIDICS WR2 25
19 - 20
7 (рекомендуется)
BERGONZO B 25
18 - 21
7 (рекомендуется)
Таб. 1
Рис. 26
---------------Угол распыления топлива, в за
висимости от давления на обратном ходе
топлива
_________ Расход %
РАСХОД кг/час
РАЗМЕР Мин Макс
40 13 40
50 16 50
60 20 60
70 23 70
80 26 80
90 30 90
100 33 100
115 38 115
130 43 130
145 48 145
160 53 160
180 59 180
200 66 200
225 74 225
250 82 250
275 91 275
300 99 300
330 109 330
360 119 360
400 132 400
450 148 450
500 165 500
550 181 550
600 198 600
650 214 650
700 231 700
750 250 750
800 267 800
Ⱦɚɜɥɟɧɢɟ ɜ ɫɨɩɥɟ
25 ɛɚɪ
Ⱦɚɜɥɟɧɢɟ ɜ ɫɨɩɥɟ
37 psi
ɍɝɨɥ
ɪɚɫɩɵɥɟɧɢɹ
Ⱦɚɜɥɟɧɢɟ ɨɛɪɚɬɧɨɝɨ
ɯɨɞɚ
Ⱦɚɜɥɟɧɢɟ ɨɛɪɚɬɧɨɝɨ
ɯɨɞɚ
ɞɨ 100 ɤɝ/ɱɚɫ
ɛɨɥɟɟ 100 ɤɝ/ɱɚɫ
ɛɚɪ
% ɩɪɨɩɭɫɤɧɨɣ
ɫɩɨɫɨɛɧɨɫɬɢ
Ⱦɚɜɥɟɧɢɟ ɜ
ɮɨɪɫɭɧɤɟ 25 ɛɚɪ
Ⱦɚɜɥɟɧɢɟ ɜ
ɮɨɪɫɭɧɤɟ 357psi
