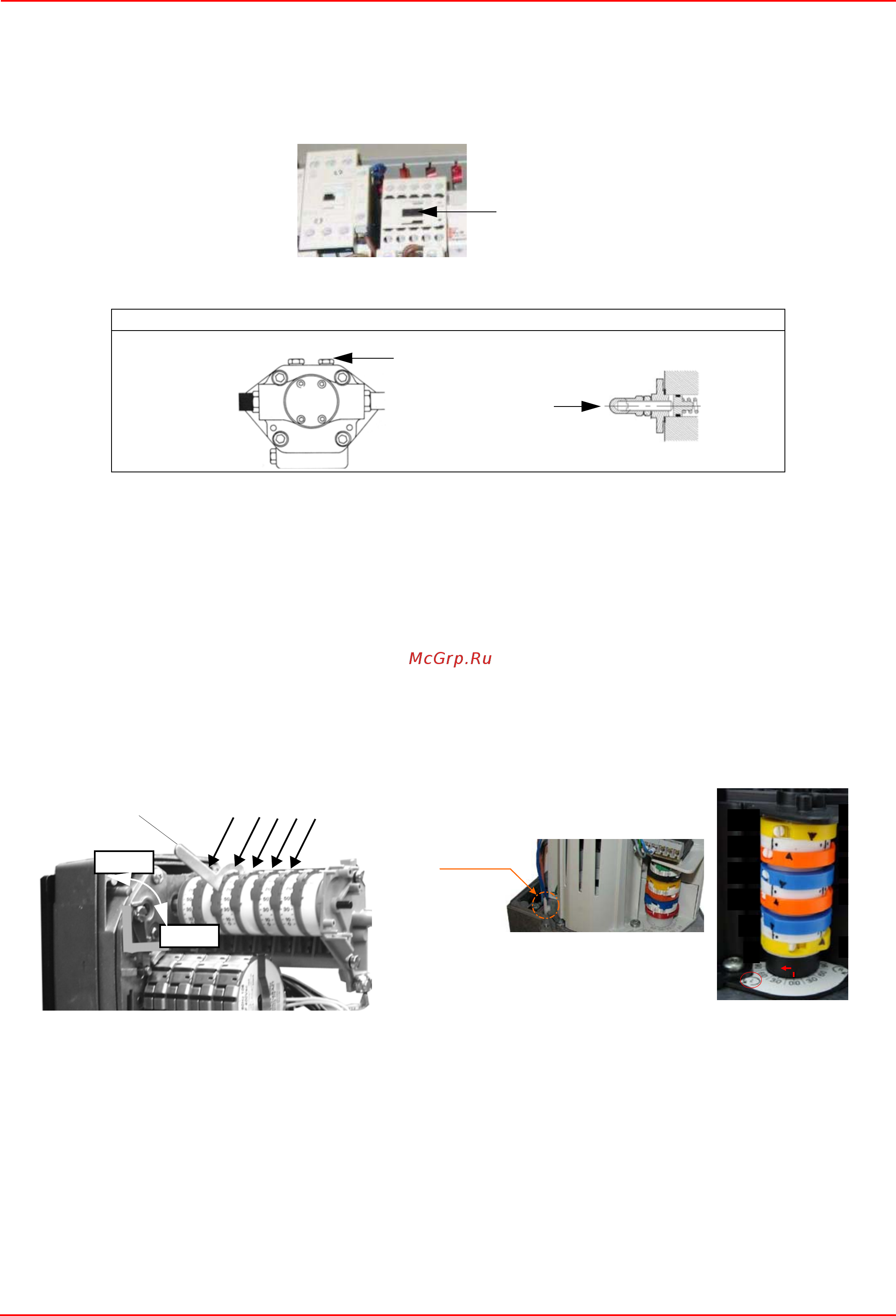

C.I.B. UNIGAS - M039115NE
31
1 После настройки горелки для работы на газе отключить горелку и выбрать работу на жидконом топливе (OIL) с помощью
селекторного переключателя СМ (имеющегося на контрольной панели горелки - Рис. 35).
2 при открытом электрощите, запустить насос, воздействуя на соответствующий контактор СР (см. рисунок): проверить
направление вращения двигателя насоса и держать отвертку в нажатом состоянии в течение нескольких секунд, пока не
заполнит
ся контур жидконо топлива;
3 выпустить воздух со штуцера (М) манометра насоса (Рис. 28), расслабив слегка заглушку, но не снимая ее; затем
отпустить контактор;
Рис. 28
4 Прежде, чем включать горелку, с целью выхода в режим большого пламени в условиях полной безопасности, установить
микровыключатель большого пламени сервопривода в соответствие с кул
ачком малого пламени (с тем, чтобы горелка
работала на минимальной мощности).
5 зарегистрировать заданное значение большого пламени при регулировке горелки на газе (см. предшествующие парагр.);
6 Запустить горелку, замкнуть с помощью серии термостатов клеммы 3 и 4; подождать пока завершится фаза
предварительной продувки и запустится горелка;
7 вывести горелку в режим большого пламени, с помощью т
ермостата ТАВ (по модулирующим горелкам обратиться к
соответствующему параграфу).
8 Затем, постепенно сдвигать микровыключатель большого пламени в сторону наращивания мощности до тех пор, пока он
не достигнет положения большого пламени, на которое была отрегулирована горелка при работе на газе, при этом все
время проверяя значения выбросов продуктов сгорания и , при необходимости, регулируя да
вление топли
ва (см.
следующий пункт).
9 Давление питания форсунки уже отрегулировано заранее на заводе-изготовителе и не должно изменяться. Только в
случае необходимости, отрегулировать давление питания (см. соответствующий параграф) следующим образом:
установить манометр в положение, указанное на Рис. 30, воздействовать на регулировочный винт VR насоса (см. Рис. 28
Suntec T..
Siemens SQM10
Описание кулачков сервопривода
I Большое пламя
II Пауза и Розжиг
III Малое пла
мя
при работе на газе
IV Малое пламя при работе на жидком топливе
V кулачок предварительного ограничения
C ключик для регулировки кулачков
Siemens SQM40
Описание кулачков сервопривода
I Большое пламя
II Пауза и Розжиг
III Малое пламя при работе на газе
IV Малое пламя при работе на жидком топливе
VI кулачок предварительного ограничения
Примечание: для того, чт
обы от
регулировать положение кулачков,
использовать отвертку.
CP
M
VR
MAN
AUTO
I
II III IV
V
C
mensions
Dimensions in
SQM4...
I
III
II
IV
V
VI
3
VI
V
IV
II
III
I
MAN-AUTO
