C.I.B. UNIGAS - M039115NE
27

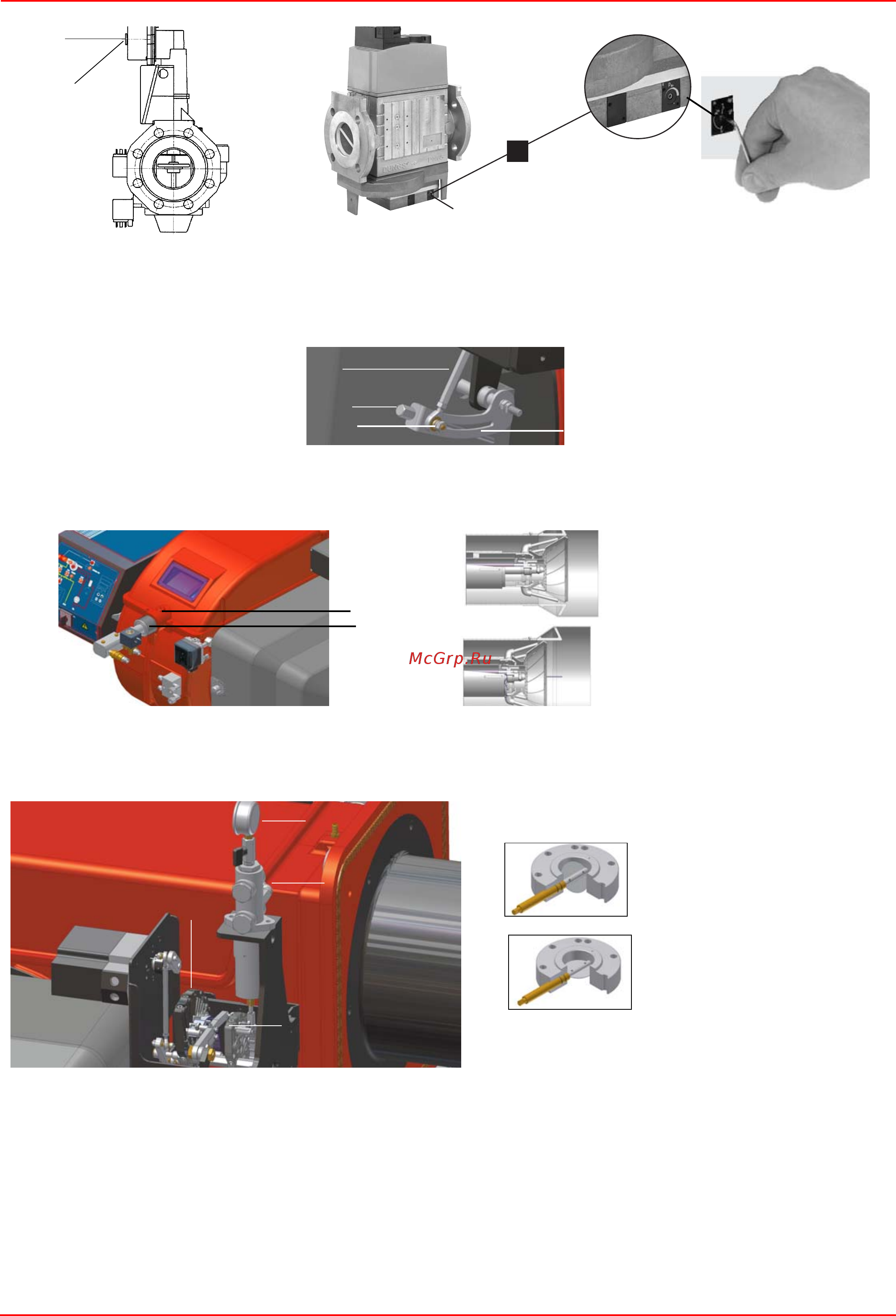

на соответствующий регулятор давления (см.рисунок).
9 Для того, чтобы отрегулировать расход воздуха в режиме большого пламени, расслабить гайку RA и вращать винт VRA до
тех пор, пока не получите желаемый расход воздуха: при смещении болта TR по направлению к оси заслонки - заслонка
открывается и расход воздуха увеличивается, смещая его от заслонки - заслонка закрывается и расход уменьшается.
ВНИМАНИЕ! По заве
ршении операций убедитесь, что не забыли затянуть блокировочную гайку RA. Не меняйте
положения болтов воздушной заслонки.
10 отрегулировать, только в случае необходимости, положение головы сгорания: для работы на сниженной мощности
относительно максимально возможной мощности горелки, расслабить винт VB и понемногуотодвигать голову сгорания в
сторону положения "MIN.", вращая по часовой стрелке регулиров
очное кольцо VRT. Заблокировать винт VB при
завершении регулировки..
ВНИМАНИЕ! Если меняется положение головы сгорания, необходимо повторить все операции по настройке воздуха и
газа, описанные в предыдущих пунктах.
11 После регулировки расхода воздуха и газа при работе на максимальной мощности, перейти к регулировке промежуточных
мощностей по каждой точке варьируемого сектора (сторона газа) SV1, до
йдя до точки минимальной м
ощности.
12 Для того, чтобы отрегулировать по точкам варьируемый сектор, перевести микровыключатель малого пламени (кулачок
III) слегка ниже значения максимальной мощности (90°).
13 Установить термостат ТАВ на минимальную мощность (по модулирующим горелкам обратиться к соответствующему
параграфу) с тем, чтобы сервопривод сработал на закрытие;
14 Смещать кулачок III в сторону минимальной мощности, с тем, чтобы сервопр
ивод начал закр
ываться, до тех пор, пока два
подшипничка не совместятся с регулировочным винтом, относящимся к самой низкой точке: закручивать винт V1 для
увеличения расхода, откручивать - для уменьшения.
15 Вновь сместить кулачок III в сторону минимальной мощности, повторить все до следующего винта и повторять эти
операции, описанные в предыдущем пу
нкте, до тех пор, пока не получите же
лаемое значение минимальной мощности
горелки (малое пламя).
16 Теперь можно перейти к регулировке реле давления (см. следующий параграф).
VR
T
*OOFOTFDITLBOUTDIMàTTFM/P
"MMFOLFZOP
$MÏEFTJYQBOTNÉMFOP
$IJBWFFTBHPOBMFDBWBOS
1
#S
Siemens VGD.. Dungs MBC..SE
VRA
TR
CA
RA
VRT
VB
Положением головы “MAX” (макс.)
Положение головы “MIN” (мин.)
SV1
V1
SV2
RP
PG
SC
Дроссельный клапан открыт
Дроссельный клапан закрыт
