C.I.B. UNIGAS - M039115NE
26
1 Настроить работу горелки, выбрав GAS с помощью переключателя СМ горелки (имеющегося на панели управления
горелки - на стр 48;
2 проверить направление вращения двигателя вентилятора (см. на стр 21).
3 Перед розжигом горелки, для достижения положения большого пламени в полной безопасности, перевести кулачок
большого пламени сервопривода, в положение соответствующее положению кулачка малого пламени (с тем, чтобы
горелка работал
а на малой мощности).
4 Запустить горелку, замкнуть с помощью серии термостатов клеммы 3 и 4; подождать пока завершится фаза
предварительной продувки и запустится горелка;
5 вывести горелку в режим большого пламени, с помощью термостата ТАВ (по модулирующим горелкам обратиться к
соответствующему параграфу).
6 Затем, постепенно сдвигать микровыключатель большого пламени сервопривода в сторону наращивания мо
щности до
тех по
р, пока он не достигнет положения большого пламени, при этом все время необходимо контролировать значения
выбросов продуктов сгорания и возможно подачу газа с помощью стабилизатора, встроенного в клапанную группу, а
воздух - с помощью кулачка с прорезью (CA - см. следующие пункты) .
7 перейти к регулировкам по воздуху и газу: все время сверя
ться с ан
ализами уходящих газов, во избежание горения с
недостатком воздуха, необходимо увеличивать подачу воздуха, в зависимости от изменения расхода газа, выполненного
согласно нижеуказанной процедуре;
8 Отрегулировать расход газа в режиме большого пламени на значения требуемые котлом/потребителем, воздействуя
на стабилизатор давления, встроенный в клапанную группу:
- клапаны Siemens VGD: для увеличения или уменьшения дав
ле
ния, а следовательно расхода газа, воздействовать с
помощью отвертки на регулировочный винт VR, после снятия крышки Т; при закручивании расход увеличивается, при
раскручивании - уменьшается (см. рисунок).
- клапаны Dungs MBC...SE: для увеличения или уменьшения давления, а следовательно расхода газа, воздействовать

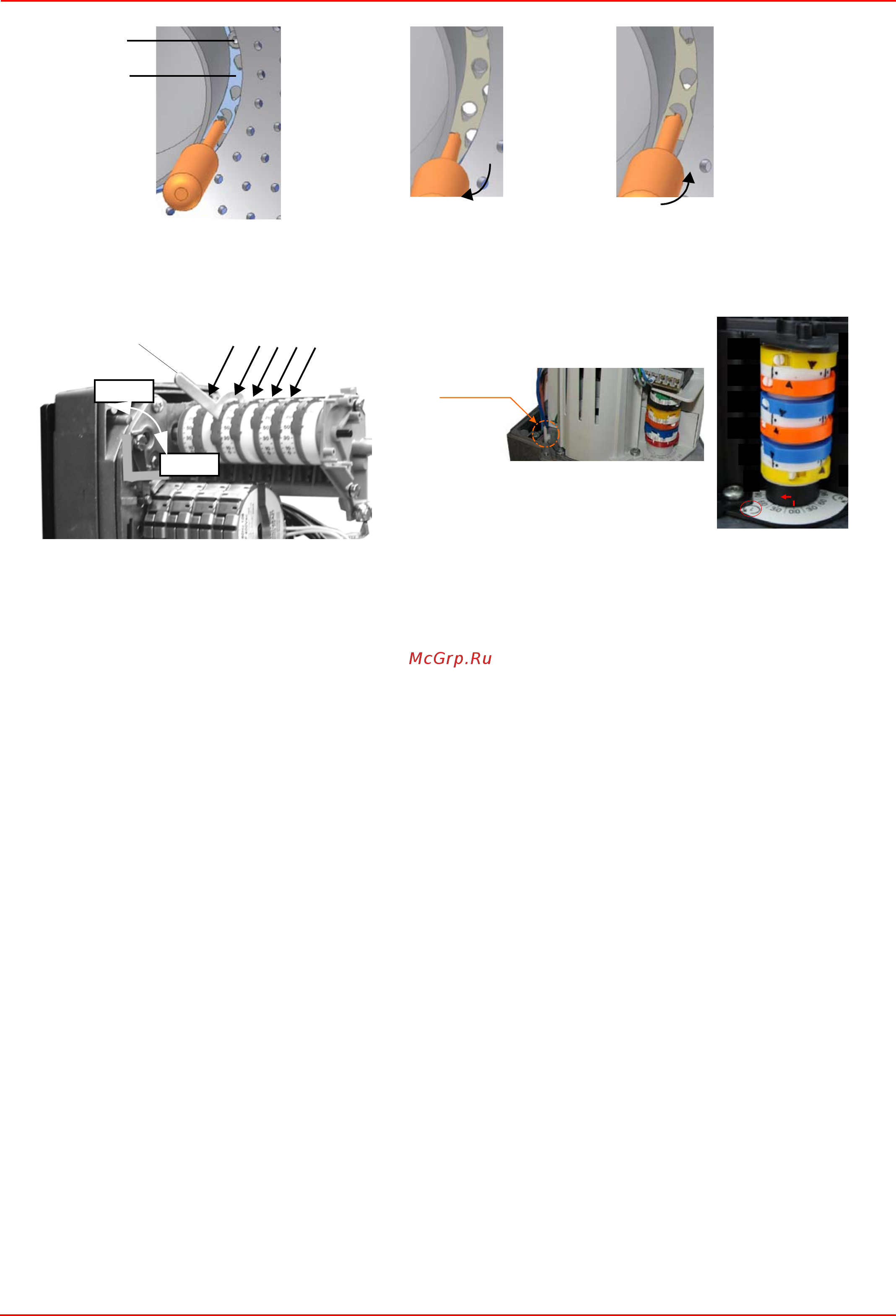

Siemens SQM10
Описание кулачков сервопривода
I Большое пламя
II Пауза и Розжиг
III Малое пламя при работе на газе
IV
Малое пламя при работе на жидком топливе
V кулачок предварительного ограничения
C ключик для регулировки кулачков
Siemens SQM40
Описание кулачков сервопривода
I Большое пламя
II Пауза и Розжиг
III Малое пламя при работе на газе
IV Малое пламя при работе на жидком топливе
VI кулачок предварительного ограничения
Примечание: для того, чтобы отрегулировать положение кулачков,
использовать отвертку.
V
D
закрытые отверстия
открытые отверстия
MAN
AUTO
I
II III IV
V
C
mensions
Dimensions in
SQM4...
I
III
II
IV
V
VI
3
VI
V
IV
II
III
I
MAN-AUTO
