11
120 mm
120 mm
<3 mm
L>12 mm
humiDisk - +030222023 - rel. 2.5 - 18.02.2019
Модель humiDisk
65

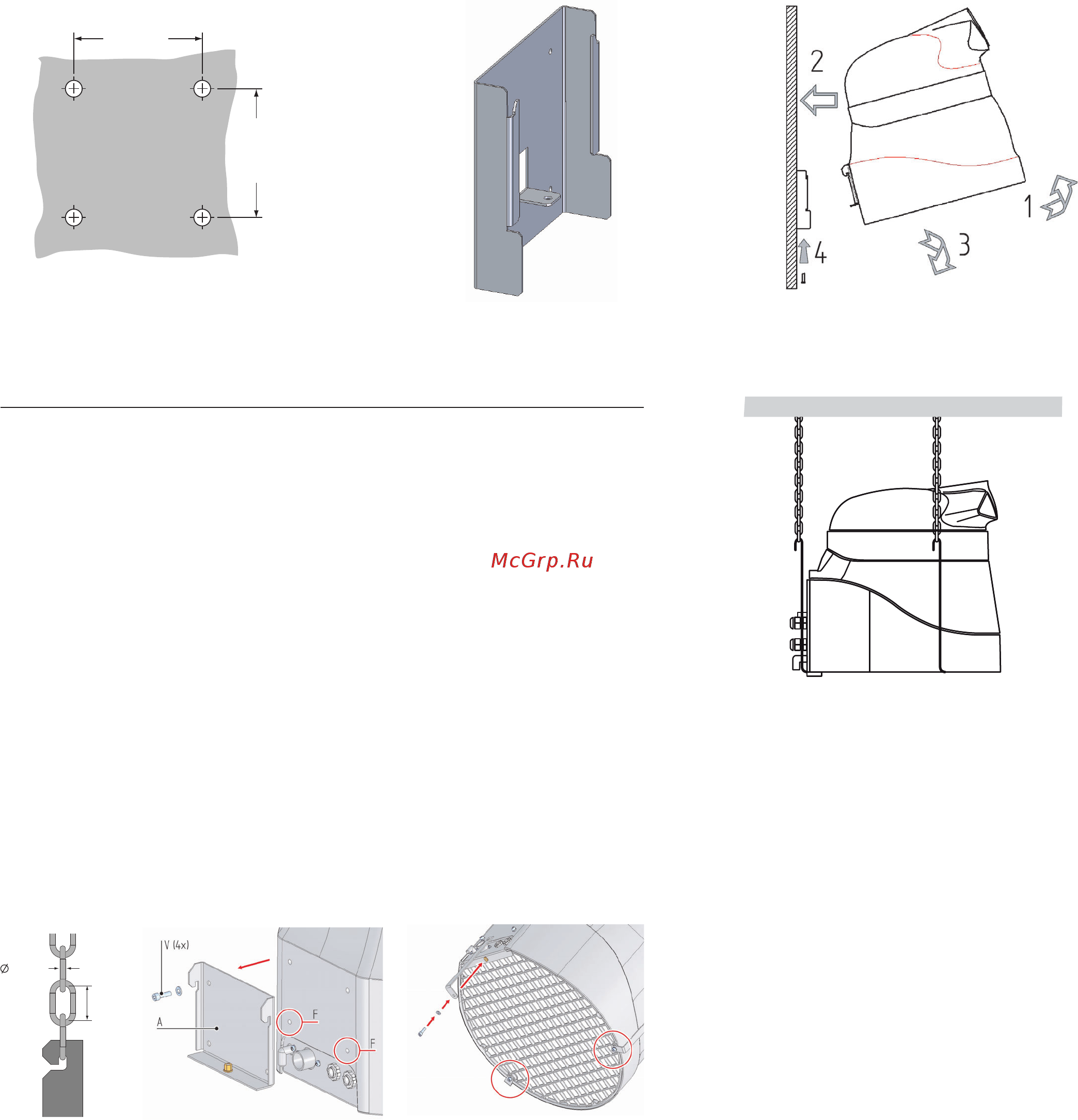

Увлажнитель крепится на стену при помощи кронштейна и саморезов из комплекта поставки.
Кронштейн можно использовать для разметки крепежных отверстий на стене.
Соблюдайте расстояния, указанные в пункте 2.3, и перед сверлением отверстий в стене
убедитесь, что кронштейн приложен ровно. Убедитесь, что стена достаточно прочная и
способна удерживать увлажнитель в процессе работы.
• высверлите в стене четыре отверстия диаметром 8 мм и глубиной 45 мм, как показано на Рис. 2.i;
• удалите пыль из подготовленных отверстий;
• вставьте в отверстия четыре дюбеля, удерживая две распорки вертикально;
• закрепите кронштейн.
Кронштейн должен быть установлен, как показано на Рис. 2.I.
Закрепив кронштейн на стене четырьмя саморезами, выполните действия, показанные на Рис. 2.m:
• возьмите увлажнитель и слегка наклоните его к стене.
• приложите увлажнитель к кронштейну.
• опустите увлажнитель вниз, поддерживая его в горизонтальном положении: увлажнитель
должен надежно встать на кронштейне.
• вставьте предохранительный винт из комплекта поставки, чтобы закрепить увлажнитель на
кронштейне во избежание случайного падения. 2.5 Подвесной монтаж.
Рис. 2.i Рис. 2.j Рис. 2.k
2.5 Подвесной монтаж
Подвесной монтаж увлажнителя осуществляется при помощи стандартных кронштейнов из
комплекта поставки.
Заранее подготовьте три подвесных цепи для крепления увлажнителя.
Цепи должны свисать сверху вниз максимально прямо и крепиться к крюкам, которые могут
выдержать вес увлажнителя (см. Рис. 2.n и пункт 10).
Используйте металлические, желательно стальные цепи, не боящиеся влажности. Соблюдайте
минимальные расстояния, указанные в таблице 2.a.
Для монтажа увлажнителя humiDisk
10
используются кронштейны с крюками из комплекта
поставки: один конец кронштейна вставляется в отверстия снизу увлажнителя, а другой
крепится в звено цепи.
Для монтажа увлажнителя humiDisk
65
снимите задний кронштейн A, предназначенный для
настенного монтажа, как показано на Рис. 2.p, открутив четыре винта V.
Теперь должно получиться всего пять (5) винтов (4 винта вытащены из пластины A и 1
предохранительный винт из комплекта поставки). К каждому винту прилагается шайба.
Вставьте 2 винта в отверстия F, показанные на Рис. 2.p.
При помощи 3 винтов закрепите кронштейн, как показано на Рис. 2.q.
Конструкция кронштейнов предусматривает возможность снятия фильтра, поэтому это можно
делать в процессе обслуживания увлажнителя без необходимости снимать увлажнитель с
крюков, на которых он подвешен.
Подвесьте увлажнитель на цепи и убедитесь, что он подвешен горизонтально.
•
Рис. 2.l
Рис. 2.m Рис. 2.n Рис. 2.o
