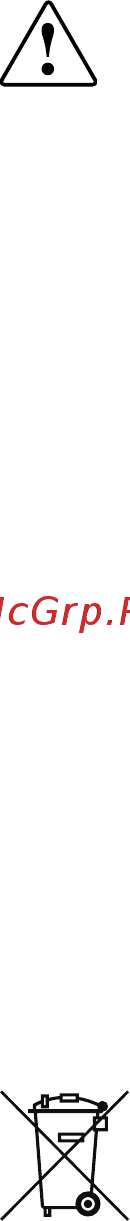

4
humiDisk - +030222023 - rel. 2.5 - 18.02.2019
ВАЖНО!
ПЕРЕД УСТАНОВКОЙ ИЛИ РАБОТОЙ С ИЗДЕЛИЕМ ВНИМАТЕЛЬНО ПРОЧТИТЕ ДАННОЕ
РУКОВОДСТВО И СОБЛЮДАЙТЕ ВСЕ ПРАВИЛА И МЕРЫ БЕЗОПАСНОСТИ, ОПИСАННЫЕ В
НЕМ.
Настоящее изделие предназначено для увлажнения воздуха непосредственно в
помещении.
Все работы по установке, эксплуатации и обслуживанию выполняются в соответствии с
инструкциями, приведенными в настоящем руководстве.
Все другие варианты применения и попытки модификации изделия, не разрешенные
компанией CAREL S.p.A., считаются недопустимыми.
Условия окружающей среды должны соответствовать указанным требованиям.
Перед вскрытием корпуса и работой с внутренними деталями изделия обязательно
отсоедините изделие от сети электропитания. Установка изделия осуществляется в
соответствии с требованиями действующих стандартов.
Ответственность за травмы и повреждения, полученные в результате неправильного
использования изделия, лежит на эксплуатирующей организации.
Обратите внимание, что изделие содержит токоведущие детали.
Все работы по техническому обслуживанию выполняются специализированным и
квалифицированным персоналом при полном соблюдении необходимых правил.
Утилизация изделия: Изделие произведено с применением металлических
и пластиковых деталей. Согласно Европейской директиве 2002/96/EC,
опубликованной 27 января 2003 г., и действующим государственным законам,
обращаем ваше внимание на следующее:
1. Изделия не утилизируются вместе с обычными городскими отходами, а собираются и
утилизируются отдельно;
2. Следует использовать государственные или частные системы сборки и переработки
отходов, установленные государственными законами. Вместо этого, можно вернуть
отработавшее ресурс оборудование дистрибьютору при приобретении нового
оборудования.
3. Изделие может содержать вредные вещества: неправильная эксплуатация или
утилизация изделия может нанести вред здоровье людей и окружающей среде;
4. Символ перечеркнутого мусорного ящика, указанный на изделии, упаковочном
материале или руководстве по эксплуатации означает, что изделие выпущено на
рынок позднее 13 августа 2005 г. и утилизируется отдельно;
5. Наказание за незаконную утилизацию электрических и электронных изделий
устанавливается государственными органами надзора за ликвидацией отходов.
