humiDisk - +030222023 - rel. 2.5 - 18.02.2019

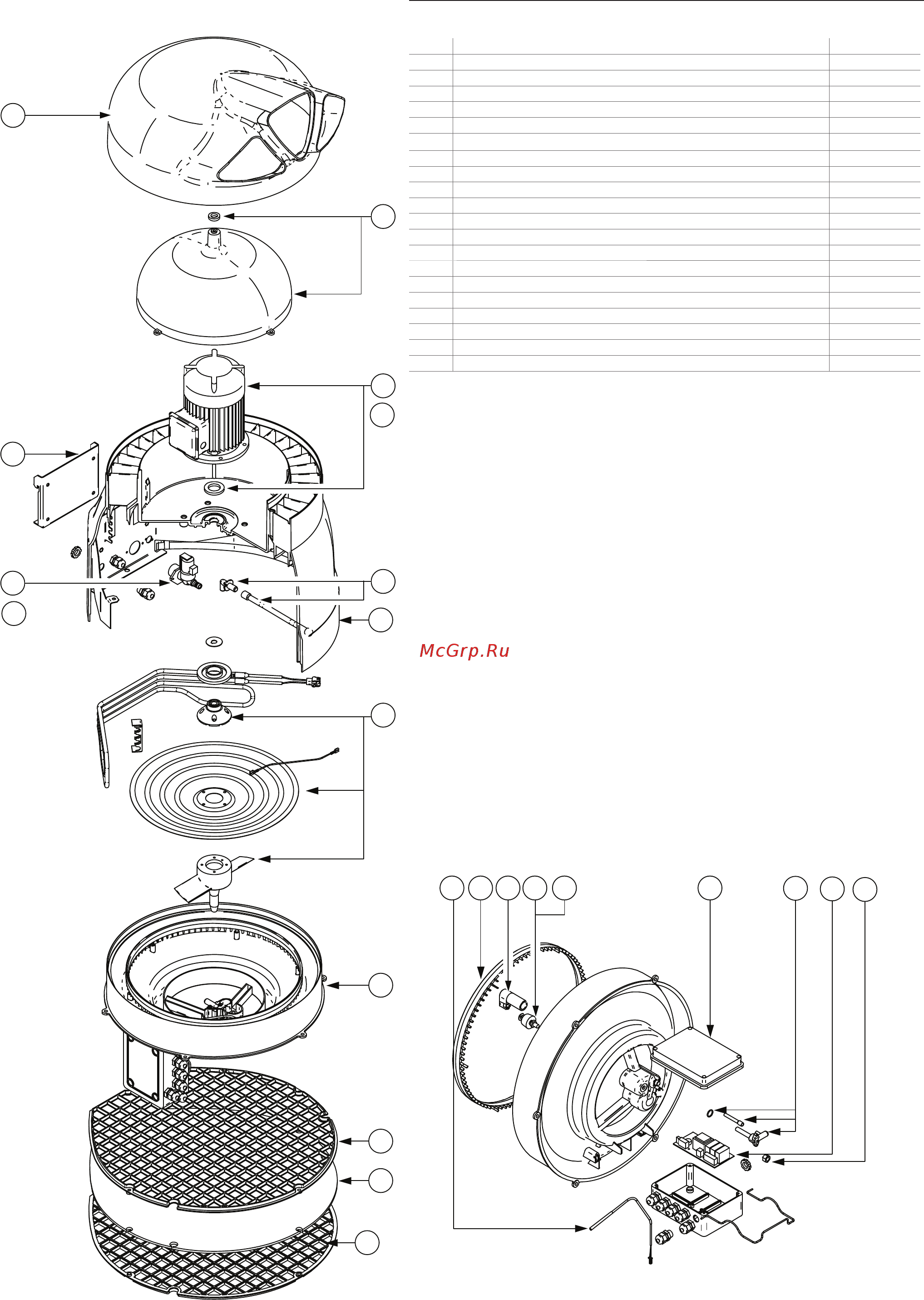

11.7 Перечень запчастей увлажнителей
humiDisk
65
Поз. Наименование Код
1 диффузор UCKD000000
2 крышка двигателя UCKC000000
3 электродвигатель 230 В 50 Гц UCKM000000
3a электродвигатель 110 В 60 Гц UCKM000010
4 зубчатое колесо UCKCD00000
5 вращающийся диск UCKDS00000
6 электромагнитный клапан с регулятором UCKETV0000
6a электромагнитный клапан с регулятором, 110 В 60 Гц UCKETV0010
7 водопроводный коллектор UCKCCA0000
8 корпус UCKCP00000
9 настенный кронштейн UCKSSP0000
10 соединительная коробка UCKCCE0000
11 решетка воздушного фильтра (2pcs) UCKRFA0000
12 воздушный фильтр UCKFA00000
13 Датчик температуры UCKST00000
14 дренажный коллектор UCKCSA0000
15 контроллер E.S.P200 UCKRL00000
15a контроллер E.S.P200, 110 В 60Гц UCKRL00010
16 электронная плата UCKSE00000
17 бачок UCKV000000
Табл. 11.f
