22
PE
N
F
REMOTE
ON/OFF
ALLARM
OUTPUT
CARICO/FILL
RESISTENZA
HEATING
NTC
CENTRIFUGAL HUMIDIFIER
CARICO/FILL
RESISTENZA
HEATING
NTC
D03
D02
D04
D01
6
7
8
9
PE
QS1
MAIN
SWITCH
6A
POWER
NC
NO
C
4
5
1
2
3
DI2 GND -B2
+B2
B2
+12V
D11 GND -B1
+B1
B1
+5V
FU1
0.5A GL
HUMIDITY
PROBE
M
+ (G)
OUT H
CENTRIFUGAL HUMIDIFIER
61
71
PE
81
91
QF1
MAIN
SWITCH
2A
QF2
MAIN
SWITCH
2A
LEVEL
UMID
LEVEL
UMID
humiDisk - +030222023 - rel. 2.5 - 18.02.2019
8.1.6 Выходы тревоги
Электрический щиток имеет три контакта для выходов реле (нормально разомкнутый, общий,
нормально замкнутый), которые срабатывают в следующих ситуациях:
• тревога датчика;
• тревога пониженной влажности;
• тревога повышенной влажности;
• неисправность контроллера.
8.1.7 Дистанционное включение/выключение
Контакты 4 и 5 электрического щитка: в заводской конфигурации контакты 4 и 5 соединены
перемычкой, но если снять перемычку, увлажнителем можно управлять при помощи внешнего
сухого контакта, подсоединенного к контактам 4 и 5.

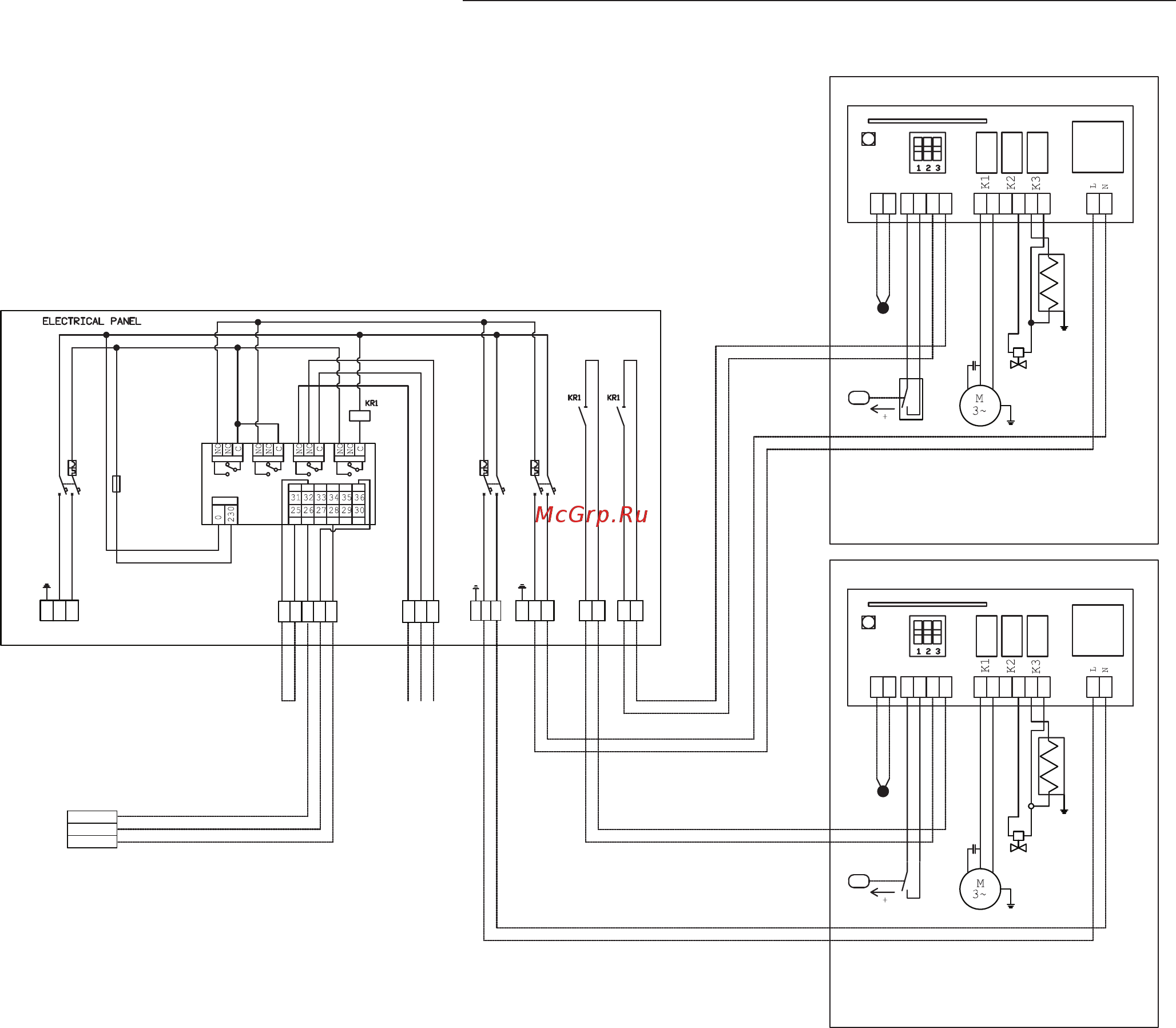

8.2 Электрический щиток UCQ065D200 для
управления двумя дисковыми увлажнителями,
шифр UC0650D000 или UC0650D100
Рис. 8.b
