13
humiDisk - +030222023 - rel. 2.5 - 18.02.2019
2.6.3 лектрический монтаж
Важно: Гибкий кабель, используемый для подключения электрических компонентов,
должен иметь обычную изоляцию из ПВХ и соответствовать требованиям стандартов 227 IEC
53 (CENELEC H05VV-F или H05VVH2-F или новее).
Подключение увлажнителя humiDisk
10

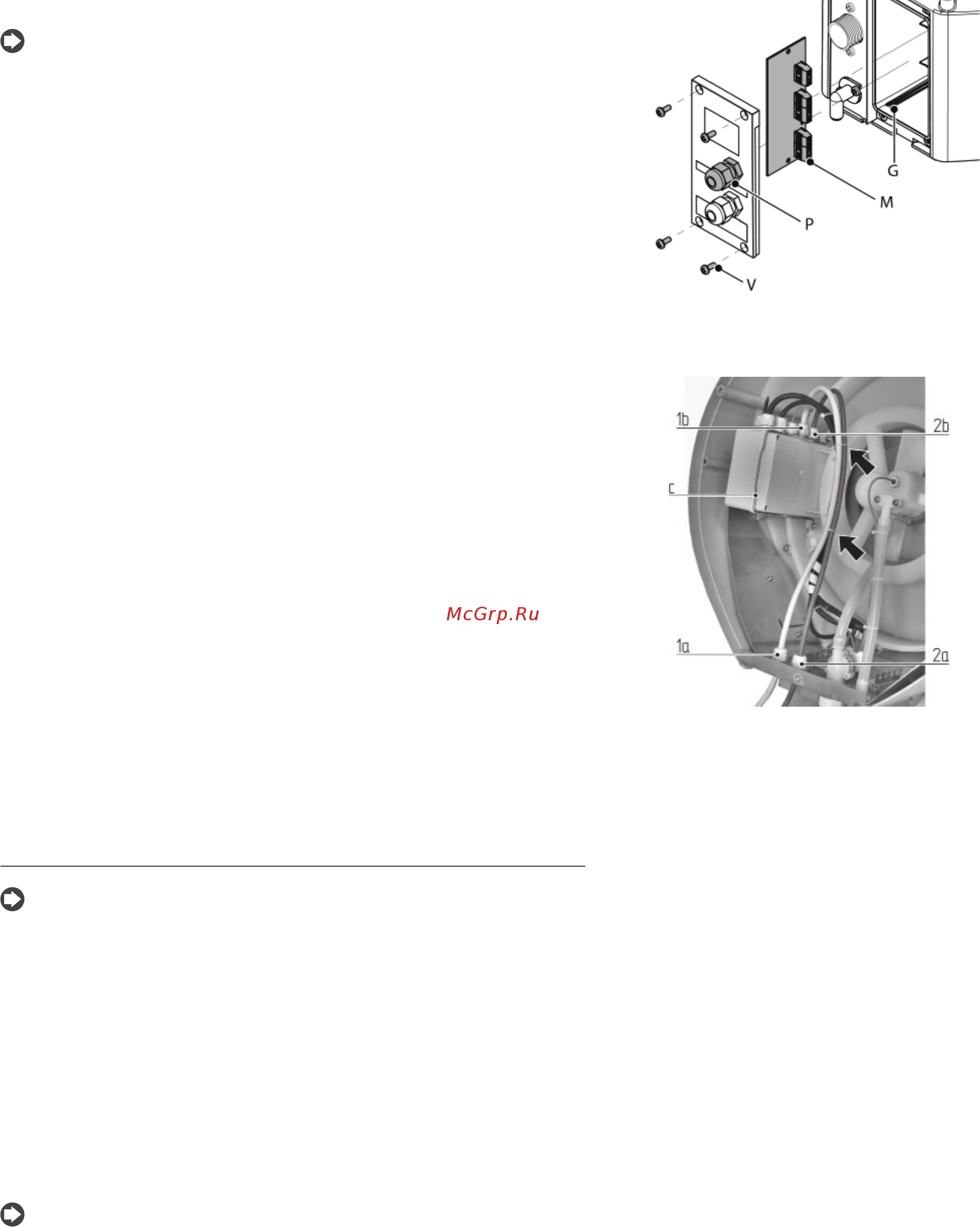

(Рис. 2.r):
• открутите четыре винта V и снимите крышку соединительной коробки;
• пропустите кабель питания через кабельный сальник P;
• снимите клеммную колодку М с коробки;
• подсоедините фазу к клемме F, ноль к клемме N и землю к клемме, имеющий соответствующий
символ;
• поставьте клеммную колодку на место в коробку, задвинув по направляющим G;
• закройте крышку коробки
Подключение увлажнителя humiDisk
65
(Рис. 2.s):
• Освободите пружину С и снимите соединительную коробку. Коробка опустится вниз:
открутите четыре винта и снимите крышку. В коробке имеется два кабельных сальника,
предназначенных для прокладки кабеля питания и кабеля гигростата и подключения к
электронной плате;
• пропустите кабель питания через сальник 1a увлажнителя, затем через сальник 1b
соединительной коробки. Подсоедините провода нуля и фазы (под напряжением) к
клеммам N 230 F платы, а провод заземления – к свободной клемме внутри коробки;
• аналогичным образом пропустите кабель гигростата через сальник 2a увлажнителя, затем
через сальник 2b коробки и подсоедините к клеммам UMID платы;
• двумя хомутами из комплекта поставки прикрепите оба пропущенных через сальники
кабеля к имеющимся кабелям: хомуты размещаются в местах, показанных стрелками.
Затяните четыре втулки на кабельных сальниках.
По окончании выполнения электрических соединений аккуратно закройте и закрутите
крышку коробки винтами, поставьте ее на место и зафиксируйте пружиной C.
По окончании установки увлажнитель изнутри должен выглядеть так, как показано на Рис. 2.s
2.7 Подсоединение водопровода
Примечание: водопроводные шланги входят в комплект поставки только увлажнителей
humiDisk
65
. Шланги для увлажнителя humiDisk
10
приобретаются отдельно.
При установке увлажнителя также потребуется водопроводные и дренажные шланги. Шланги
из комплекта поставки подсоединяются к увлажнителю humiDisk
10
, как показано на Рис. 2u а к
увлажнителю humiDisk
65
– как показано на Рис. 2.t.
На обоих концах водопроводного шланга A из комплекта поставки имеется резьбовая муфта
G 3/4: подсоедините изогнутый конец к электромагнитному клапану увлажнителя humidisk,
а прямой конец – непосредственно к вентилю B или удлинителю. Механический фильтр C
лучше ставить выше вентиля B, как показано на Рис. 2.t и 2.u.
Пластиковый шланг D из комплекта поставки служит для слива. Можно использовать
аналогичный шланг с внутренним диаметром 10 мм. Шланг подсоединяется, как показано
на Рис. 2.t и 2.u, а угол наклона должен быть не менее 10° для самоточного слива. При
необходимости дренажный сифон E устанавливается на главной сливной линии, а не на
сливном шланге, подсоединенном к увлажнителю.
Важно: для обеспечения правильного слива воды убедитесь, что сливной шланг идет под
некоторым углом без перегибов, которые могут препятствовать стоку воды.
Рис. 2.r
Рис. 2.s
