9
B
D
C
A
A
B
D
C
humiDisk - +030222023 - rel. 2.5 - 18.02.2019
2. ВВЕДЕНИЕ
2.1 Комплект поставки
В стандартный комплект поставки изделия входят следующие компоненты. Перед
эксплуатацией изделия обязательно проверьте комплектность по нижеприведенному
перечню.
Модель humiDisk
10
• 1 увлажнитель humiDisk10;
• 1 руководство по технической эксплуатации (настоящее руководство);
• 3 кронштейна для подвесного монтажа.
Модель humiDisk
65
В стандартный комплект поставки изделия входят следующие компоненты. Перед
эксплуатацией изделия обязательно проверьте комплектность по нижеприведенному
перечню.
• 1 увлажнитель humiDisk
65
;
• 1 руководство по технической эксплуатации (настоящее руководство);
• 4 дюбеля (для настенного монтажа);
• 1 кронштейн для настенного монтажа;
• 3 кронштейна для подвесного монтажа.
• 1 предохранительный винт M6x20 с шестигранной головкой;
• 1 шайба диаметром 6x2;
• 1 водопроводный шланг длиной 1,5 м с резьбовыми муфтами G3/4;
• 1 сливной шланг длиной 1,5 м и внутренним диаметром 10;
• 3 хомута .
2.2 Подготовка
Для нормальной работы увлажнителей humiDisk
10
и humiDisk
65
необходимо:
• сеть питания напряжением 230 В и частотой 50 Гц с заземлением и средствами защиты
• водоснабжение
• слив воды.
Примечание: Установка осуществляется в соответствии с требованиями безопасности
действующих стандартов.
Убедитесь, что все необходимые соединения увлажнителя выполнены правильно.
Все разъемы сети электропитания и порты водоснабжения увлажнителя humiDisk
10
находятся

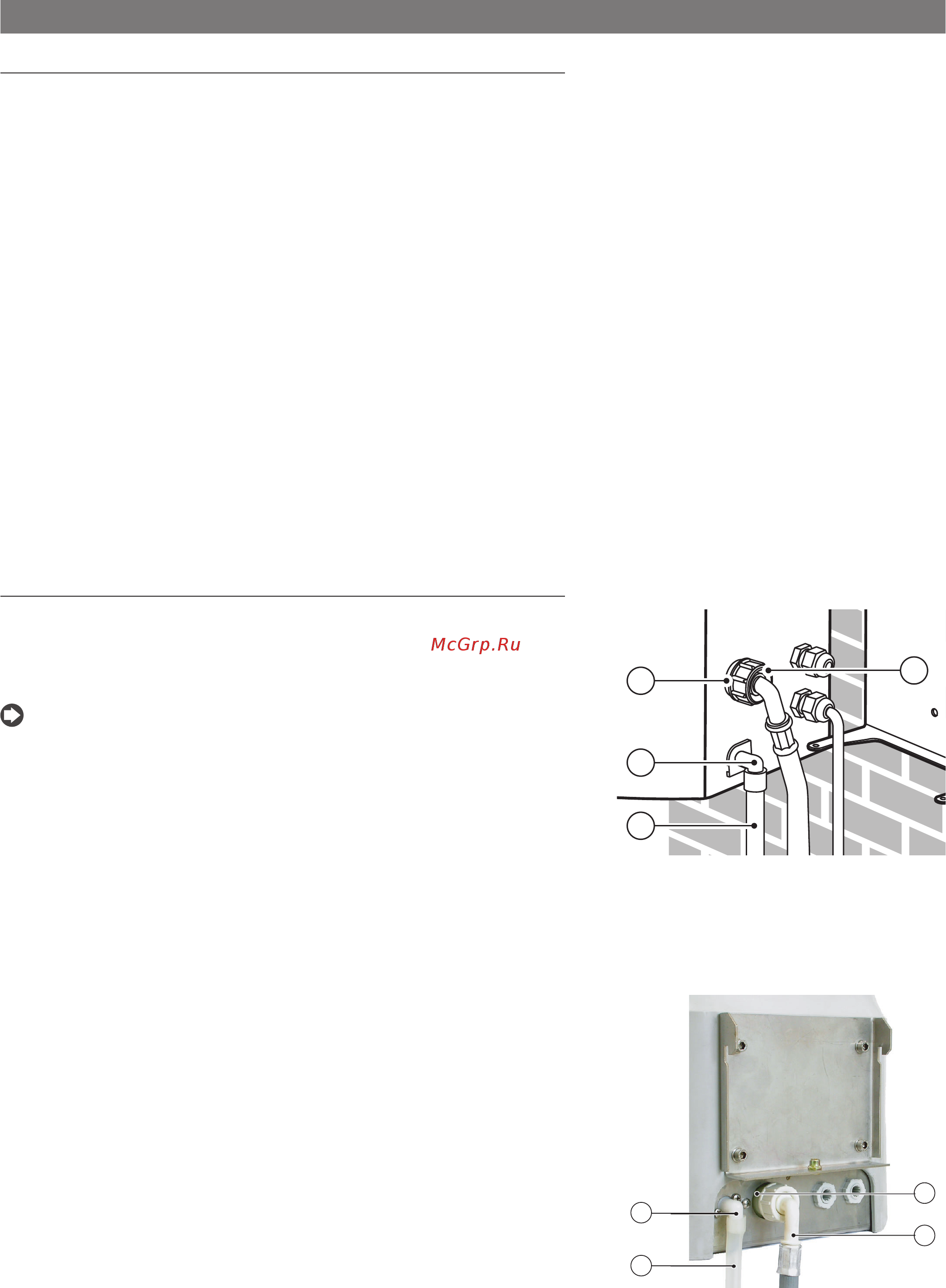

на задней стенке, см. Рис. 2.a. Перед эксплуатацией увлажнителя необходимо выполнить все
работы, указанные ниже. См. Рис. 2.a:
• подсоедините сливной шланг A к сливному патрубку В (шланг не входит в стандартный
комплект поставки и приобретается отдельно – шифр UC-KTS00000);
• подсоедините коленчатый патрубок C водопроводного шланга к впускному отверстию
электромагнитного клапана D (шланг не входит в стандартный комплект поставки и
приобретается отдельно – шифр UCKTA00000).
Вышеуказанные работы можно выполнить и после установки увлажнителя.
Все разъемы сети электропитания и порты водоснабжения увлажнителя humiDisk
65
также
находятся на задней стенке, см. Рис. 2.b. Перед эксплуатацией увлажнителя необходимо
выполнить все работы, указанные ниже. См. Рис. 2.b:
• подсоедините сливной шланг A из комплекта поставки к сливному патрубку B;
• подсоедините коленчатый патрубок C водопроводного шланга из комплекта поставки к
впускному отверстию электромагнитного клапана D.
Вышеуказанные работы можно выполнить и после установки увлажнителя.
Рис. 2.a
Рис. 2.b
