16
ON
123
A
ON
123
humiDisk - +030222023 - rel. 2.5 - 18.02.2019
4. ЭЛЕКТРОННЫЙ КОНТРОЛЛЕР УВЛАЖНИТЕЛЯ HUMIDISK
65
4.1 Электронная плата
Увлажнитель humiDisk65 работает под управлением электронной платы, обеспечивающей
выполнение следующих функций:
• управление производительностью увлажнения;
• запуск и контроль выполнения цикла промывки/повторного пуска.
4.2 Микропереключатели

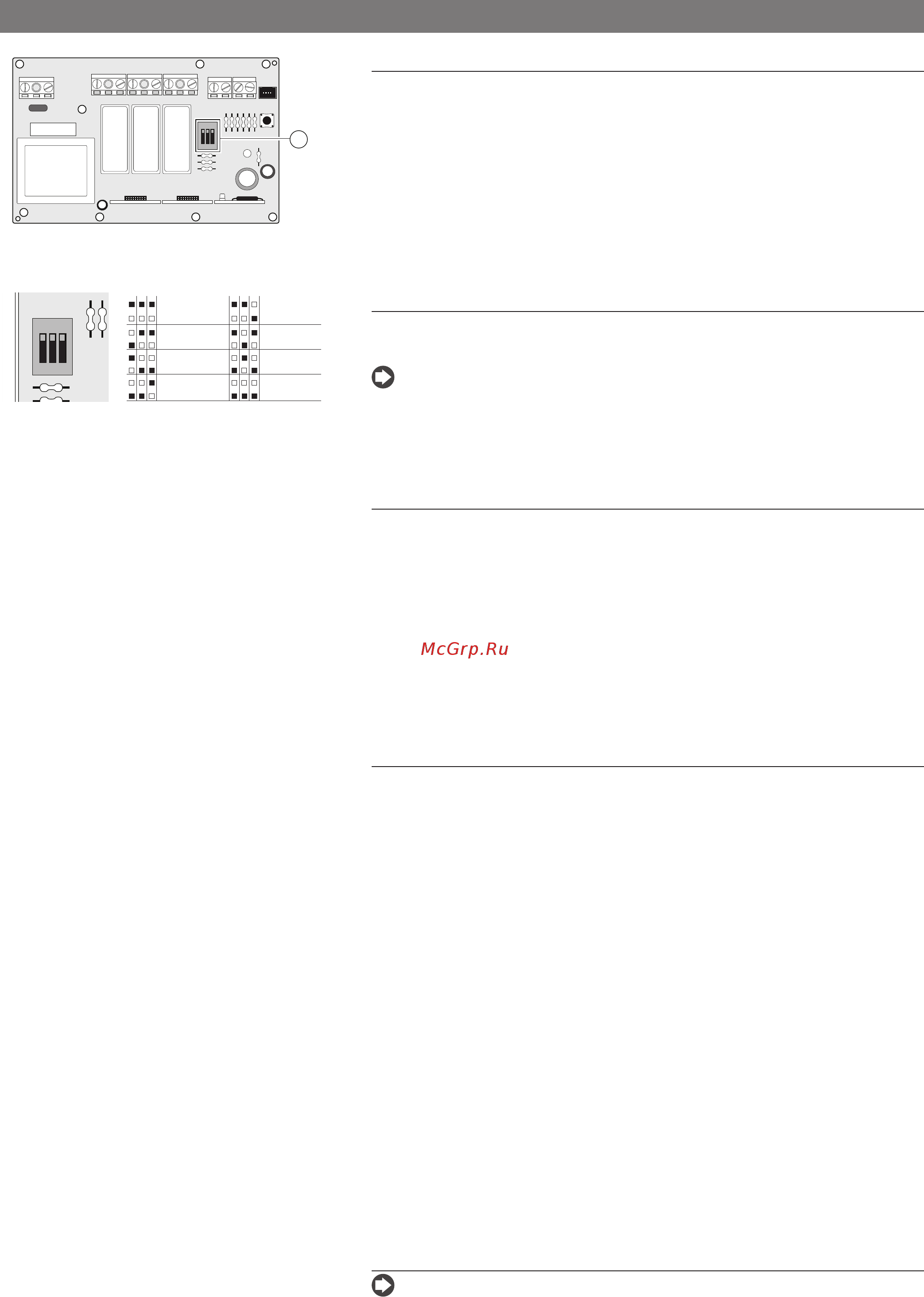

Для регулировки производительности увлажнения на плате (Рис. 4.a) предусмотрены
микропереключатели, которые настраиваются согласно таблице, показанной сбоку.
Примечание: значения в таблице 4.a являются типовыми. По умолчанию
микропереключатель стоит в положении максимальной производительности.
4.3 Регулировка производительности увлажнения
Производительность увлажнения выбирается на этапе установки или позже, например когда
надо подстроить производительность увлажнителя в зависимости от изменений окружающей
среды. Порядок регулировки следующий:
• полностью остановите увлажнитель, см. пункт 3.3;
• снимите воздушный фильтр, открутив три винта крепления;
• освободите пружину и снимите соединительную коробку;
• откройте соединительную коробку и настройте требуемую величину потенциометром;
• закройте увлажнитель, см. пункт 2.8 Заключительные работы.
Снова включите увлажнитель.
4.4 Цикл промывки/слива
Электронная плата увлажнителя humiDisk
65
запрограммирована на выполнение промывки/
слива при каждом:
• включении увлажнителя выключателем;
• выключении увлажнителя гигростатом по причине достижения требуемого увлажнения воздуха.
Назначение данного цикла заключается в том, чтобы предотвратить застаивание воды в
бачке, когда увлажнитель не работает, и, следовательно, воспрепятствовать размножению
вредоносных бактерий.
Цикл имеет фиксированную продолжительность и состоит из следующих этапов:
• остановка двигателя с 40-секундной паузой: в течение этого времени двигатель (и,
соответственно, вентилятор/диск увлажнителя) полностью останавливается и остатки
воды скапливаются на дне бачка.
• открытие электромагнитного клапана на впуске увлажнителя: вода течет в бачок, пока не
сработает датчик уровня.
• удержание электромагнитного клапана открытым в течение 10 с после срабатывания
датчика уровня: вода в баке при этом превышает обычный уровень, доходит до уровня
перелива и сливается через дренаж.
• перекрытие электромагнитного клапана на впуске увлажнителя
• фиксированная пауза продолжительностью 10 с; это время необходимо, чтобы вся вода
слилась из бачка.
• окончание цикла промывки/слива: по окончании цикла промывки/слива увлажнитель
ожидает замыкания контакта гигростата или, если он уже замкнут, запускает двигатель и
начинается процесс увлажнения воздуха.
4.5 Запуск цикла промывки/слива при помощи
электрических щитков CAREL
Примечание: при использовании электрических щитков CAREL цикл промывки
продлевается, если при включенном увлажнителе поступает команда от датчика влажности
на запуск нового цикла увлажнения (подробнее см. раздел 9 настоящего руководства).
Рис. 4.a
Рис. 4.b
макс.
производ.
4,48 л/ч
6,33 л/ч 3,36 л/ч
5,96 л/ч 2,24 л/ч
5,59 л/ч 0,96 л/ч
Табл. 4.a
