26
BC
A
BC
A
humiDisk - +030222023 - rel. 2.5 - 18.02.2019

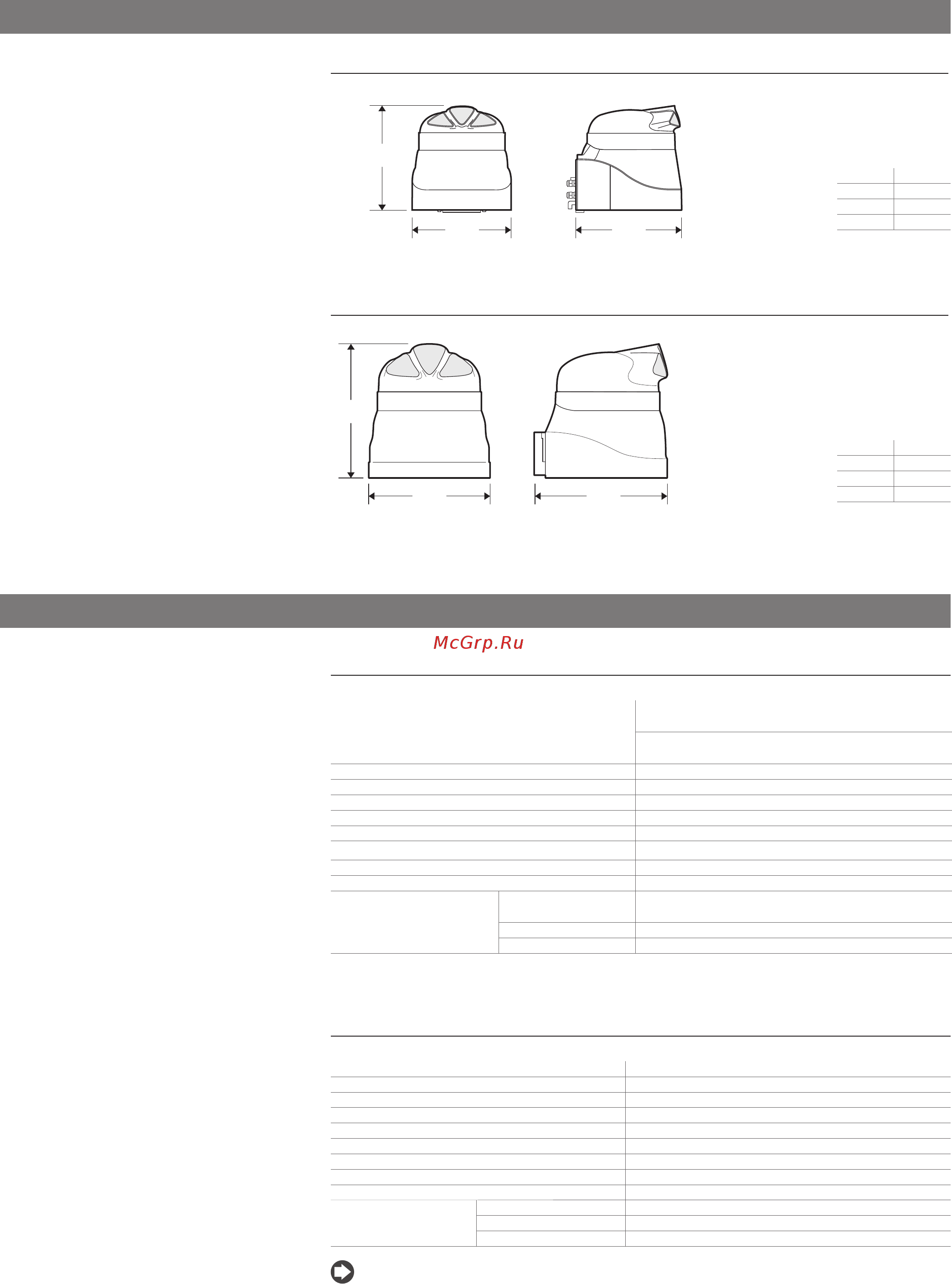

10. ВЕС И РАЗМЕРЫ
10.1 humiDisk
10
A 312 мм
B 302 мм
C 390 мм
Вес 4.3 Кг
Рис. 10.a
10.2 humiDisk65
A 565 мм
B 505 мм
C 610 мм
Вес 17.6 Кг
Рис. 10.b
11. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
11.1 Технические характеристики увлажнителя humiDisk
10
Производительность по увлажнению воздуха 1 кг/ч (2,2 фунт/ч) при напряжении питания 230 В
частотой 50 Гц,
1,2 кг/ч (2,6 фунт/ч) при напряжении питания 110 В
частотой 60 Гц,
Электропитание 230 В, 50 Гц / 110 В, 60 Гц
Номинальная мощность 31 Вт
Скорость расхода воздуха 80 фунт/час (47 куб. фут/мин)
Давление водопроводной воды 100 кПа до 1000 кПа
Объем водяного бачка 0,055 л (0,12 фунта)
Класс защиты IPX4
Рабочая температура от +1 °C (+33,8 °F) до +35 °C (+95 °F)
Рабочая относительная влажность 0 до 100 %
Водопроводная вода температура от +1 °C (+33,8 °F) до +50 °C
(+122 °F)
жесткость не более 30 °FH (не более 300 частей на млн CaCO3
Электро-проводность электропроводность
Табл. 11.a
11.2 Технические характеристики увлажнителя humiDisk
65
Производительность по увлажнению воздуха 1,1 до 6,5 кг/ч (2,4 до 14,3 фунт/ч)
Электропитание 23 0В, 50 Гц/110В, 60 Гц
Номинальная мощность 0.23 кВт (0.3 кВт с обогревателем)
Скорость расхода воздуха 280 м3/час (165 куб. фут/час)
Давление водопроводной воды 100 кПа до 1000 кПа
Объем водяного бачка 0.055 л (0,12 фунта)
Класс защиты IPX4
Рабочая температура от +1 °C (+33.8 °F) до 35 °C (+95 °F)
Рабочая влажность от 0 до 100 %
Водопроводная вода температура +1°C(+33,8°F) до +50°C(+122°F)
жесткость не более 30 °FH (не более 300 частей на млн CaCO3)
электро-проводность от 100 до 1200 микросименс/см
Табл. 11.b
Примечание для увлажнителей humiDisk
10
и humiDisk
65
: количество и качество растворенных в
воде минералов влияет на периодичность регламентного обслуживания и количество скапливающейся
грязи. Для поддержания оптимальной работоспособности увлажнителя рекомендуется использовать
деминерализованную воду (не смягченную, так как это никак не отражается на содержании растворенных
в воде минералов).
Независимо от скорости расхода рекомендуется соблюдать требований стандарта UNI 8884 «Характеристики
и подготовка воды для систем охлаждения и увлажнения, электропроводность <100 микросименс/см; общая
жесткость <5 °fH (50 частей на млн CaCО3)».
