12
+
230 V,
50/60 Hz
NFHH M ML LV V
M
1
4
A
B
23
1
2
% r.H.
+
ELETTROVALVOLA
SOLENOID VALVE
LIVELLO
LEVEL
MOTORE
MOTOR
UMIDOSTATO
HUMIDOSTAT
1
ESTERNO
humiDisk 65
2
3
4
5
6
7
8
ON
123
N
L
LEVEL
230 V,
50 Hz
UMID
+
M
MOTORE
ELET. CARICO
% r.H.
+
humiDisk - +030222023 - rel. 2.5 - 18.02.2019
2.6 Электрические соединения
Для управления работой увлажнителя подключается гигростат, работающий по принципу
включения и выключения: при этом можно использовать обычный выключатель, и
единственная разница будет заключаться в том, что увлажнитель будет включаться и
выключаться вручную. Любой из этих вариантов не влияет на порядок электрического
монтажа, приведенный ниже.
Важно: для изоляции увлажнителя от сети электропитания применяется средство защиты,
указанное на Рис. 2.r и 2.s. Для безопасного пуска двигателя устанавливается предохранитель
на 2,5 A с задержкой срабатывания.

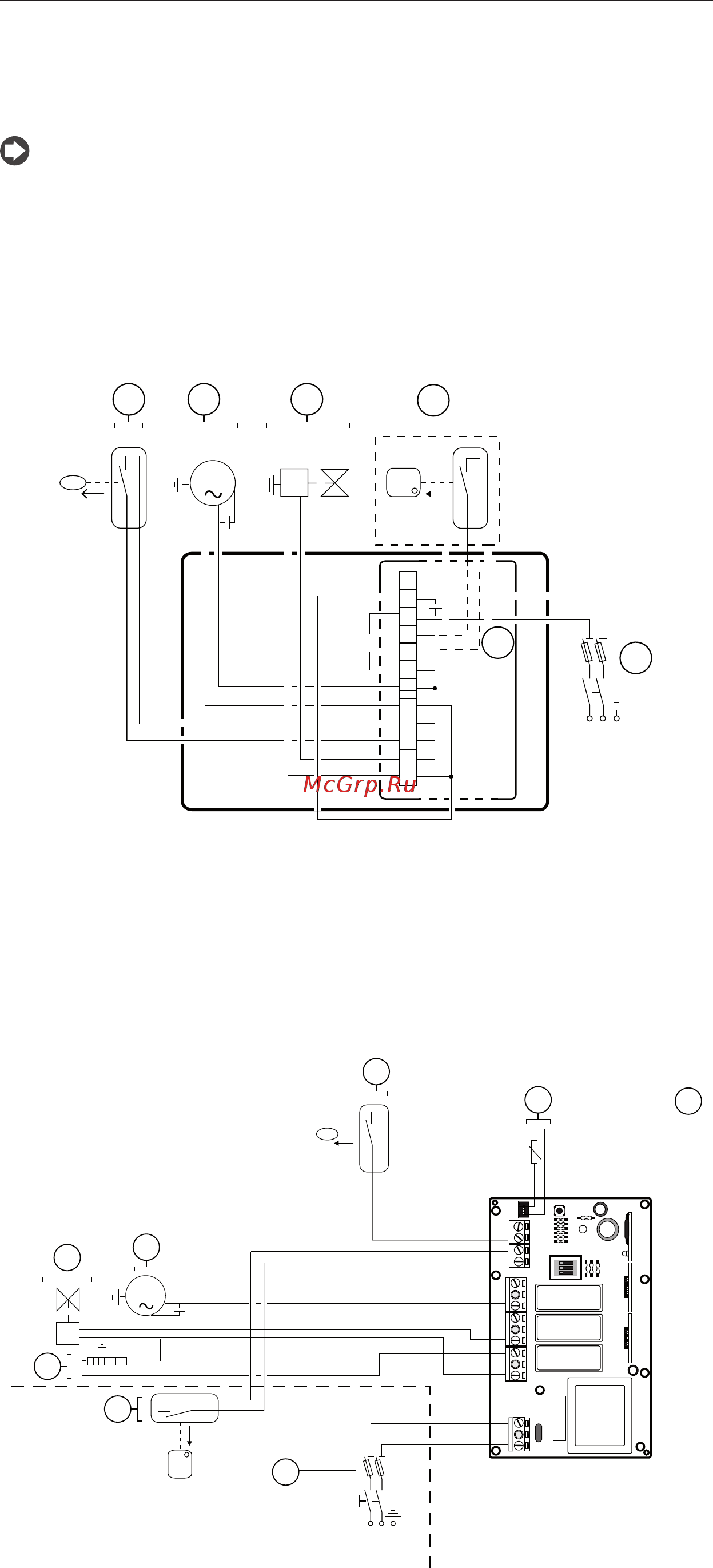

2.6.1 Схема подключения UC10
При выборе переключателя или гигростата для подключения к контактам НН проверьте
совместимость электропитания увлажнителя и входных сигналов по току в таблице 11.a и
11.b, стр. 26.
Обозначения:
1. двигатель увлажнителя
2. датчик уровня
3. электромагнитный клапан
4. перемычка внешнего гигростата (ее надо снять)
A. внешний гигростат, работающий по принципу
включения и выключения (не входит в комплект
поставки)
B. устройство защиты линии (не входит в комплект
поставки)
Рис. 2.p
Обозначения:
1. гигростат, работающий по принципу
включения и выключения (не входит в
комплект поставки)
2. поплавок
3. двигатель
4. электромагнитный клапан
5. обогреватель (опция)
6. датчик температуры
7. электронная плата
8. устройство защиты линии (не входит в
комплект поставки)
Рис. 2.q
2.6.2 Схема подключения UC65
