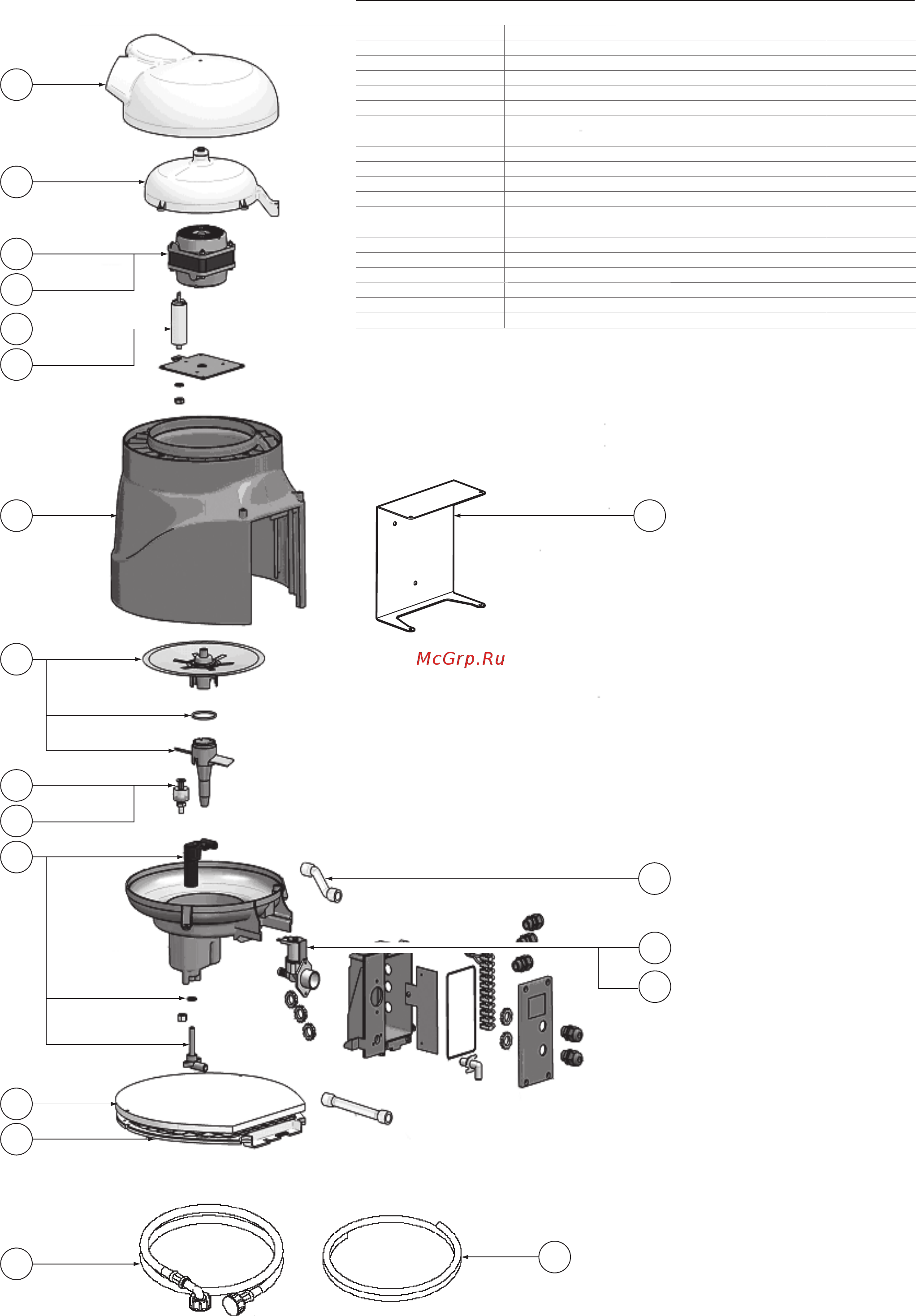

11.6 Перечень запчастей увлажнителей humiDisk
10
Поз. на чертеже CAREL Наименование Код CAREL
1 диффузор UC10KD0000
2 крышка двигателя UC10KC0000
3 электродвигатель 230 В 50 Гц UC10KM0000
4 конденсатор двигателя 230 В 50 Гц UC10KCM000
3a электродвигатель 110 В 60 Гц UC10KM0010
4a конденсатор двигателя 110 В 60 Гц UC10KCM010
5 вращающийся диск UC10KDS000
6 электромагнитный клапан с регулятором, 230 В 50 Гц UCKETV0000
6a электромагнитный клапан с регулятором, 110 В 60 Гц UCKETV0010
7 водопроводный коллектор UC10KCCA00
8 корпус UC10KCP000
9 настенный кронштейн UC10KSSP00
10 решетка воздушного фильтра UC10KRFA00
11 воздушный фильтр UC10KFA000
12 дренажный коллектор UCKCSA0000
13 контроллер E.S.P.200, 230 В 50 Гц UC10KRL000
13a контроллер E.S.P.200, 110 В 60 Гц UCKRL00010
14 водопроводный шланг FWH3415000
15 сливной шланг UCKTS00000
Табл. 11.e
