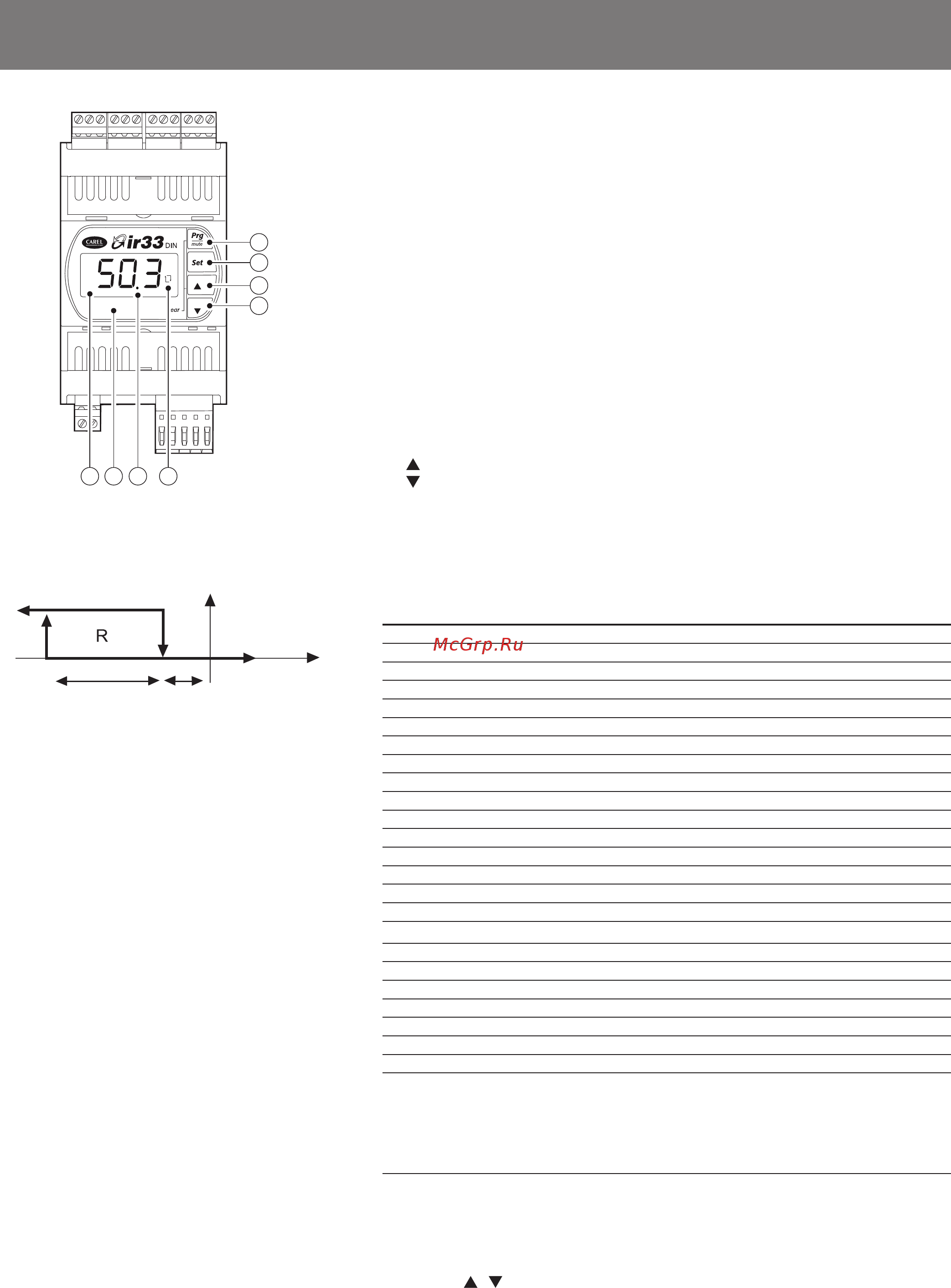

![Carel humiDisk UC0100D000 [24/32] Гигростат dn33z9hr20 на электронной плате ucq065d100 и ucq065d200](/views2/1436583/page24/bg18.png)
24
(P3)
OUTPUT 1
zona neutra
dead zone
differenziale (P1)
differential (P1)
OFF
ON
1
2
3
4
R
1
5
6
8
7
2 34
humiDisk - +030222023 - rel. 2.5 - 18.02.2019
9. ГИГРОСТАТ DN33Z9HR20 НА ЭЛЕКТРОННОЙ ПЛАТЕ
UCQ065D100 И UCQ065D200
Увлажнитель humiDisk
65
может работать под управлением электрического щитка (шифр
UCQ065D100; UCQ065D2000), в состав которого входит микропроцессорный электронный
контроллер DN33Z9HR20. Контроллер работает по принципу включения и выключения, и на
его дисплее постоянно отображается влажность, измеряемая датчиком. Кроме этого, имеется
контакт дистанционного включения/выключения и выход тревоги.
Обозначения:
1. Дисплей: показывает значения измерения подключенного датчика влажности. В аварийной
ситуации значение влажности, полученное от датчика, будет попеременного мигать с
кодом или кодами активных сигналов тревоги. В режиме программирования на дисплее
отображаются коды параметров и их значения.
2. Светодиод десятичной запятой.
3. Обратный символ: он включен, когда увлажнение активном режиме;
4. выходы активных;
5. Кнопка Set: служит для просмотра и/или изменения заданного значения. Если одновременно
нажать эту кнопку вместе с кнопкой Prg и удерживать более 5 с, появится предложение ввести
пароль и можно получить доступ к параметрам конфигурации (параметры с кодом Cxx).
6. Кнопка Prg/mute: нажмите и удерживайте 5 с, чтобы открыть меню наиболее часто
используемых параметров (параметры с кодом Pxx). Если есть активные сигналы тревоги,
нажатие этой кнопки выключает звуковое оповещение. После устранения причины тревоги
нажмите эту кнопку, чтобы сбросить тревогу.;
7. кнопка: увеличение значения или выбор параметра.
8. кнопка: уменьшение значения или выбор параметра.
Рисунок сбоку показывает рабочие режимы контроллера.
Таблица значений по умолчанию:
Параметр Обозна-
чение
Значение по
умолчанию
заданная относительная влажность St1 50% RH
разность относительной влажности P1 5.0% RH
мертвая зона P3 0% RH
тревога пониженной влажности P25 0.0% RH
тревога повышенной влажности P26 99.9% RH
тревога недопустимой разности значений влажности P27 2.0% RH
задержка тревоги P28 60
рабочий режим C0 2
задержка срабатывания двух разных реле C6 5
конфигурация цифрового входа 1 C29 4
специальный режим работы C33 1
зависимость C34 1
тип выходного сигнала C35 0
включение C36 -100
дифференциал/логика C37 +100
зависимость C38 3
зависимость C42 1
тип выходного сигнала C43 0
включение C44 -100
дифференциал/логика C45 +100
зависимость C46 1
тип выходного сигнала C47 0
включение C48 -100
дифференциал/логика C49 +100
Табл. 9.a
9.1 Настройка основных параметров
Настройка заданной влажности (St1)
• нажмите и удерживайте несколько секунд кнопку SEL;
• на дисплее появится сообщение St1;
• отпустите кнопку SEL;
• на дисплее появится текущее мигающее значение параметра SET 1;
• кнопками
/ введите требуемое значение;
• нажмите кнопку SEL для подтверждения нового значения параметра St1 и выйдите из меню.
Рис. 9.a
Рис. 9.b
