21
D03
D02
D04
D01
6
7
8
9
PE
HUMIDITY
PROBE
M
QS1
MAIN
SWITCH
6A
FU1
0.5A GL
POWER
NC
NO
C
4
5
1
2
3
+ (G)
OUT H
REMOTE
ON/OFF
CENTRIFUGAL HUMIDIFIER
ALLARM
OUTPUT
CARICO/FILL
RESISTENZA
HEATING
NTC
PE
N
F
DI2 GND -B2
+B2
B2
+12V
D11 GND -B1
+B1
B1
+5V
LEVEL UMID
humiDisk - +030222023 - rel. 2.5 - 18.02.2019
8. ОПЦИОНАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ ЩИТКИ CAREL
Как было сказано ранее, увлажнитель humiDisk
65
может работать под управлением специальных
электрических щитков, в состав которых входят гигростаты CAREL.
Такие щитки обеспечивают более точное поддержание требуемой влажности, так как используются
совместно с датчиками влажности CAREL и кроме этого контролируют режим промывки не только при
отключении увлажнителя, но и при его включении.
Таким образом, перед увлажнением воздуха бачок увлажнителя промывается всегда.
Существует две модели электрических щитков:
• для управления одним увлажнителем humiDisk65;
• для управления двумя увлажнителями humiDisk65, включенными параллельно.
8.1 Электрический щиток UCQ065D100 для управления
одним дисковым увлажнителем, шифр UC0650D000
или UC0650D100

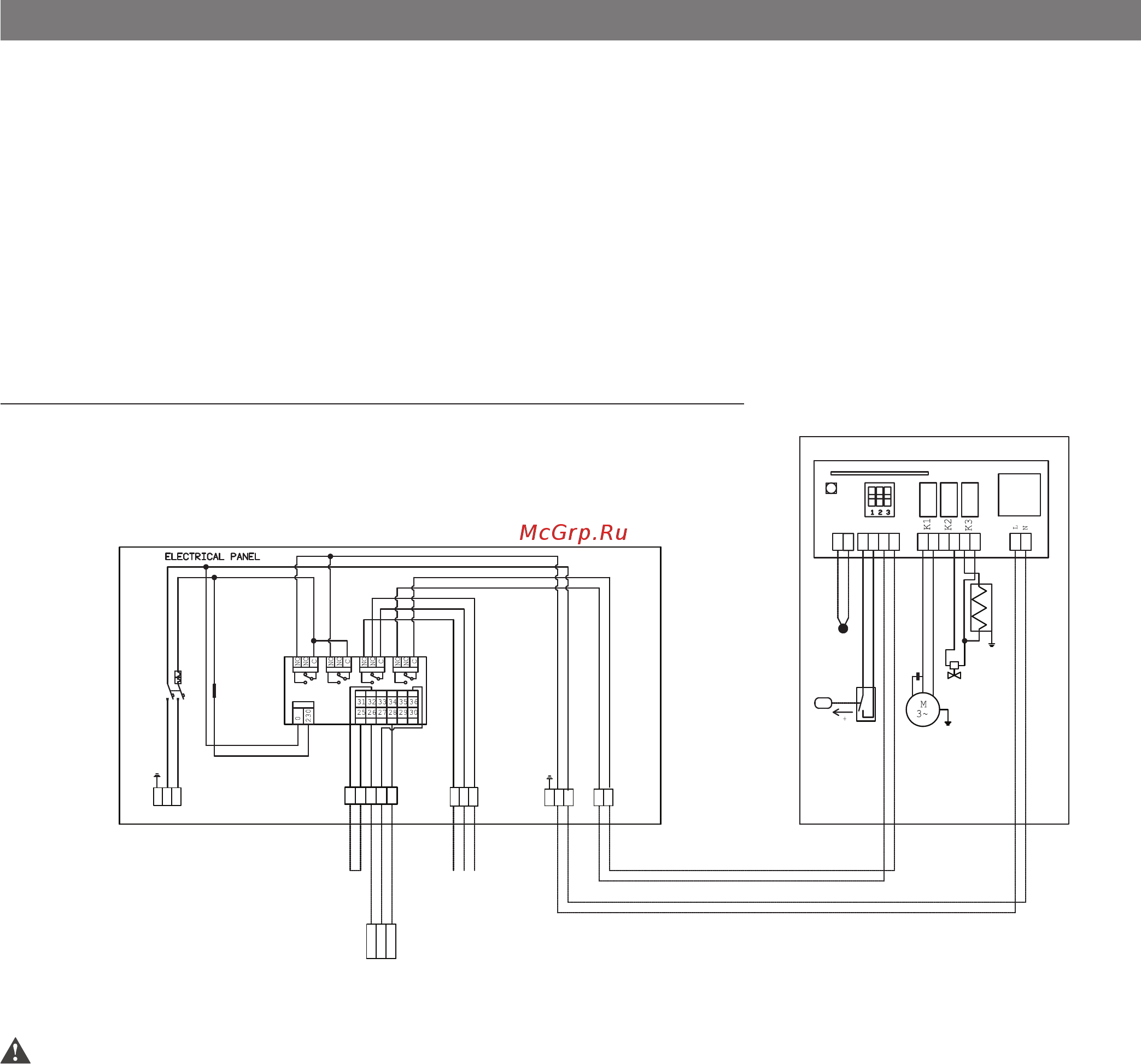

Рис. 8.a
Важно: Для электрических подключений необходимо использовать заизолированные провода
с минимальным сечением 1,5 мм
2
.
Чтобы открыть доступ к соединительной коробке увлажнителя, надо снять воздушный фильтр, см.
раздел 6.
Щитки с серийным номером до 148220 с контроллером IRDR, с номерами выше контроллер DN33.
8.1.3 Подсоединение щитка UCQ065D100 к увлажнителю UC0650DX00.
Подсоедините:
• контакт 6 электрического щитка к контакту F увлажнителя;
• контакт 7 электрического щитка к контакту N увлажнителя;
• контакт 8 электрического щитка к первому контакту UMID увлажнителя;
• контакт 9 электрического щитка ко второму контакту UMID увлажнителя.
8.1.4 Подключение питания
Подсоедините:
• фазу к контакту F электрического щитка;
• ноль к контакту N электрического щитка;
• землю к контакту PE электрического щитка.
8.1.5 Подключение активных датчиков влажности DPPC11, DPPC21, DPWC111,
DPWC11, DPWC111
Подсоедините:
• контакт 1 электрического щитка к контакту M (земля) активного датчика влажности;
• контакт 2 электрического щитка к контакту +(G) (питание) активного датчика влажности;
• контакт 3 электрического щитка к контакту Н (активный сигнал влажности) активного датчика
влажности.
Если кабель датчика экранированный, контакт 1 подсоединяется к экрану.
