18
F
R
V
humiDisk - +030222023 - rel. 2.5 - 18.02.2019
6. ОБСЛУЖИВАНИЕ
Увлажнитель humiDisk предназначен для непрерывной работы в течение длительного
времени. Частота технического обслуживания зависит от условий среды, где используется
увлажнитель humiDisk, и качества используемой воды.
Важно: Перед началом любых работ по техническому обслуживанию необходимо отключить
увлажнитель от электропитания и дождаться его полной остановки. Перекройте запорный
вентиль. Соблюдайте меры безопасности, указанные в пункте 1.1. Перед повторным запуском
увлажнителя необходимо выполнить все проверки, указанные в настоящем руководстве.
6.1 Чистка воздушного фильтра
Фильтр нуждается в периодической чистке, так как на нем скапливается грязь и пыль, которая
препятствует току воздуха и, соответственно, ухудшает работоспособность увлажнителя.
6.1.1 Увлажнитель humiDisk
10

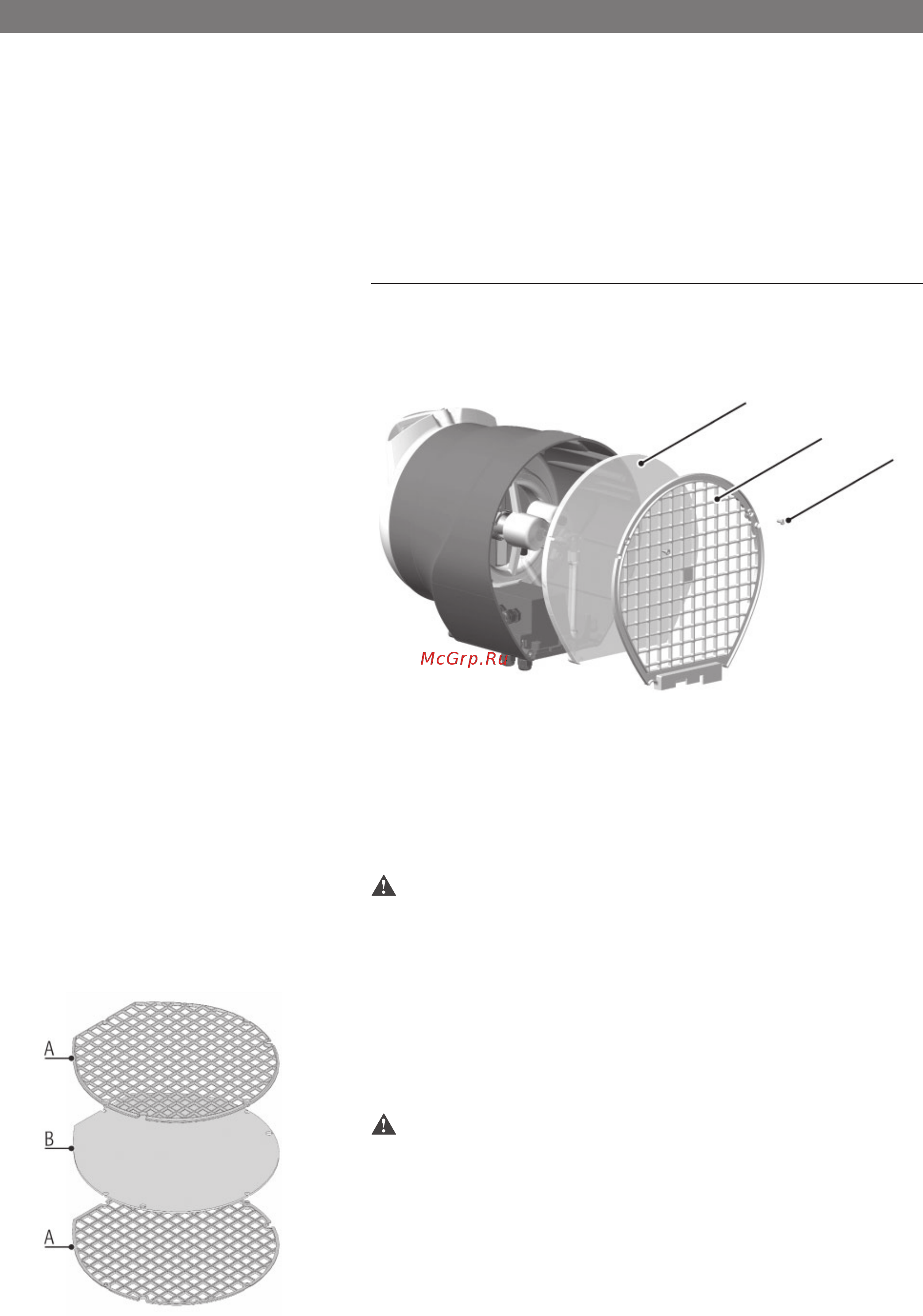

Рис. 6.a
Порядок чистки фильтра (см. Рис. 6.a):
• снимите воздушный фильтр, открутив два винта крепления V;
• снимите решетку R и фильтр F;
• почистите фильтр F пылесосом или промойте в легком мыльном растворе и ополосните
чистой водой: подсушите без отжима;
• затем соберите фильтр в обратном порядке и убедитесь, что он правильно установлен
внутри увлажнителя. Закрепите решетку винтами.
Важно: запрещается запускать увлажнитель без воздушного фильтра F и решетки R,
установленной и закрепленной винтами V!
6.1.1 Увлажнитель humiDisk
65
Порядок чистки фильтра (см. Рис. 6.b):
• снимите воздушный фильтр, открутив три винта крепления;
• отсоедините две пластиковых решетки A от фильтра B;
• почистите фильтр В пылесосом или промойте в легком мыльном растворе и ополосните
чистой водой: подсушите без отжима
Внимание: запрещается включать увлажнитель без воздушного фильтра! Воздушный
фильтр состоит из трех частей, поэтому при сборке поместите фильтрующий материал B
между двумя пластиковыми решетками A (см. Рис. 6.b).
Рис. 6.b
