Carel humiDisk UC0100D000 [14/32] Заключительные работы
![Carel humiDisk UC0100D000 [14/32] Заключительные работы](/views2/1436583/page14/bge.png)
14
ED
A
CB
<10°
humiDisk - +030222023 - rel. 2.5 - 18.02.2019

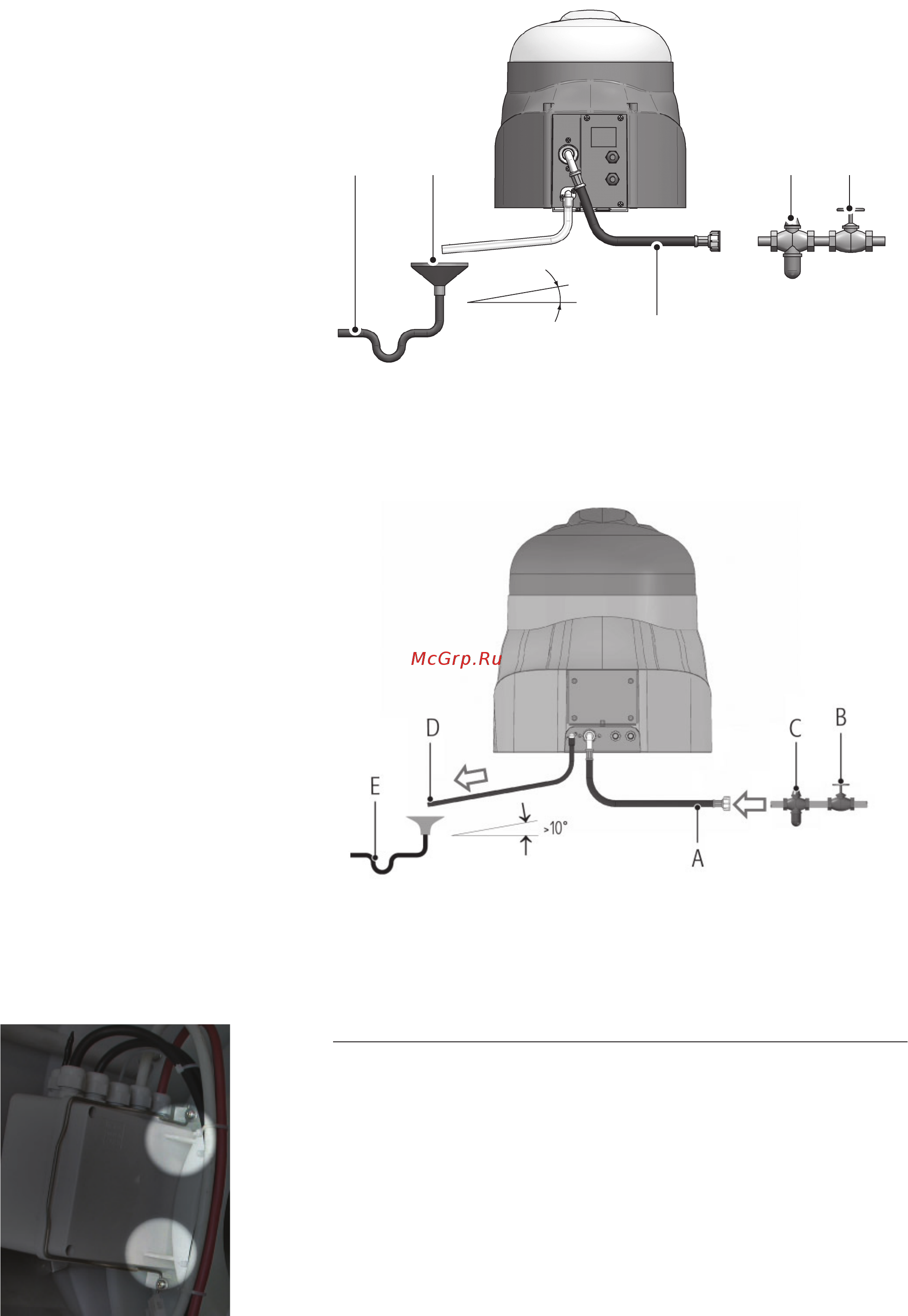

Подсоединение водопровода и дренажа увлажнителя humiDisk
10
Рис. 2.t
Подсоединение водопровода и дренажа увлажнителя humiDisk
65
Рис. 2.u
2.8 Заключительные работы
Убедитесь, что все провода подсоединены внутри увлажнителя правильно,
см. Рис. 2.t и 2.u. В увлажнителе humiDisk
65
проверьте, что соединительная коробка хорошо
закрыта и закреплена фиксирующей пружиной. Крышка коробки должна касаться двух
фиксаторов, как показано на Рис. 2.w.
• поставьте на место воздушный фильтр и затяните три крепежных винта;
• отрегулируйте положение диффузора. Для этого ослабьте винты крепления диффузора
вверху увлажнителя; см. поз. 1 на Рис. 1.a для увлажнителя humiDisk
10
и поз. 5 на Рис. 1.b для
увлажнителя humiDisk
65
: По окончании работы снова затяните винт.
• убедитесь, что водопровод подсоединен правильно. Откройте запорный водопроводный
вентиль и убедитесь, что контур не дает протечки.
Рис. 2.v
