Carel humiDisk UC0100D000 [19/32] Проверка и чистка дренажного сифона

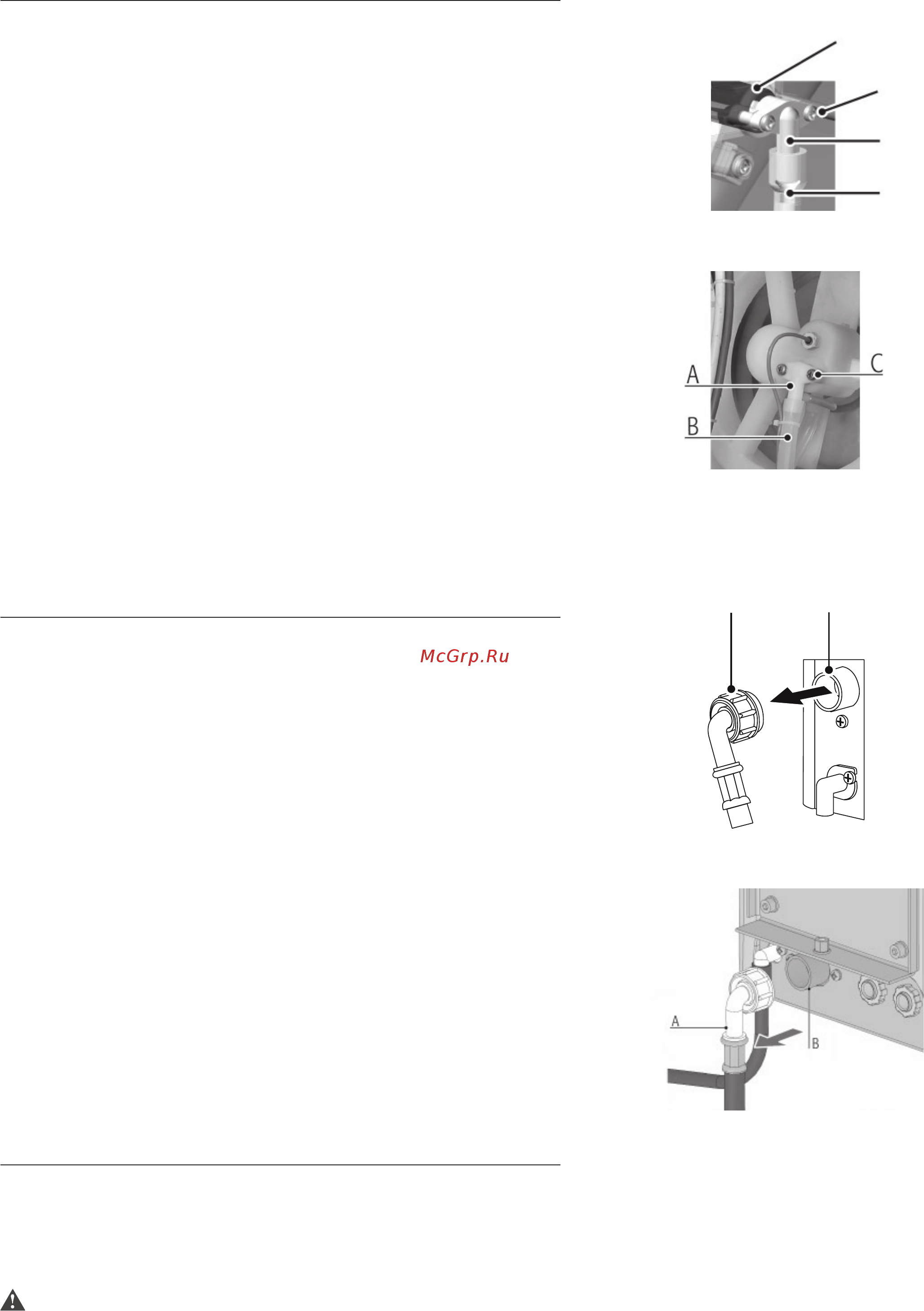

![Carel humiDisk UC0100D000 [19/32] Проверка и чистка дренажного сифона](/views2/1436583/page19/bg13.png)
19
AE
S
V
R
T
humiDisk - +030222023 - rel. 2.5 - 18.02.2019
6.2 Проверка и чистка дренажного сифона
Дренажный сифон нуждается в периодической чистке: внутри него скапливается грязь,
которая может ухудшить работоспособность увлажнителя.
Порядок чистки приведен ниже:
6.2.1 Увлажнитель humiDisk
10
(см. Рис. 6.c)
• снимите воздушный фильтр;
• отсоедините шланг T от трубки R;
• открутите винты V;
• снимите трубку R;
• почистите трубку R и трубку S внутри бачка;
• по завершении работы поставьте на место все детали
6.2.2 Увлажнитель humiDisk
65
(см Рис. 6.d)
• снимите воздушный фильтр;
• вытащите шланг B из сифона A;
• открутите винты С;
• снимите деталь A;
• почистите деталь A и отверстие, куда она вставляется. Поставьте все на место.
6.3 Проверка и чистка электромагнитного клапана
на входе увлажнителя
Впускной электромагнитный клапан оснащен фильтром, который нуждается в периодической
проверке и чистке.
6.3.1 Увлажнитель humiDisk
10
(Рис. 6.e)
Чтобы открыть доступ к фильтру, открутите муфту A на шланге: фильтр находится внутри
резьбовой муфты E электромагнитного клапана.
Если приходится проводить чистку довольно часто, поставьте дополнительный фильтр на
водопроводной линии, идущей к увлажнителю (см. пункт 2.7 и Рис. 2.z).
6.3.2 Увлажнитель humiDisk
65
(Рис. 6.f)
Чтобы открыть доступ к фильтру, открутите муфту A на шланге: фильтр находится внутри
резьбовой муфты В электромагнитного клапана.
Если приходится проводить чистку довольно часто, поставьте дополнительный фильтр на
водопроводной линии, идущей к увлажнителю (см. пункт 2.7 и Рис. 2.z).
6.4 Проверка цикла промывки/слива увлажнителя
humiDisk
65
• Убедитесь, что цикл периодически выполняется..
Порядок проверки следующий:
• Снимите противоположный от увлажнителя конец дренажного патрубка и вставьте его в
пустую емкость для сбора остатков воды.
• Остановите увлажнитель, выключив гигростат: при этом запустится цикл промывки.
Если в ходе промывки возникают сбои, почистите водяной бачок и дренажный сифон.
Важно: увлажнитель humiDisk65 предназначен исключительно для увлажнения воздуха,
поэтому попытки использования устройства не по назначению (например, для распыления
средств против насекомых, дезинфицирующих веществ, очистителей воздуха и любых других
веществ кроме воды) представляет опасность и скажется на качестве работы увлажнителя.
Рис. 6.d
Рис. 6.c
Рис. 6.f
Рис. 6.e
