Предупреждение
Способы соединений могут различаться в зависимости от
производителя. Запрещается совмещать способы
соединения трубопроводов, муфт и разъемов,
предусмотренные разными производителями Это также
относится к проходкам через крышку и общим каналам.
Используемые материалы должны соответствовать
действующим правилам и нормам.
Таб 13 Обзор свойств материала
Исполнение Отвод дымовых газов Подача воздуха
Материал Свойства материала Материал Свойства материала
Однослойный,
жесткий
Пластик
(1)
Нержавеющая
сталь
(2)
Многослойный,
алюминиевый
(2)
С маркировкой CE
Температурный класс T120
или выше
Класс конденсата W (влаж
ный)
Класс давления P1 или H1
Класс огнестойкости E и вы
ше
(3)
Пластик
Нержавеющая
сталь
Алюминий
С маркировкой CE
Класс давления P1 или H1
Класс огнестойкости E и вы
ше
(3)
(1) согласно EN 14471
(2) согласно EN 1856
(3) согласно EN 13501-1

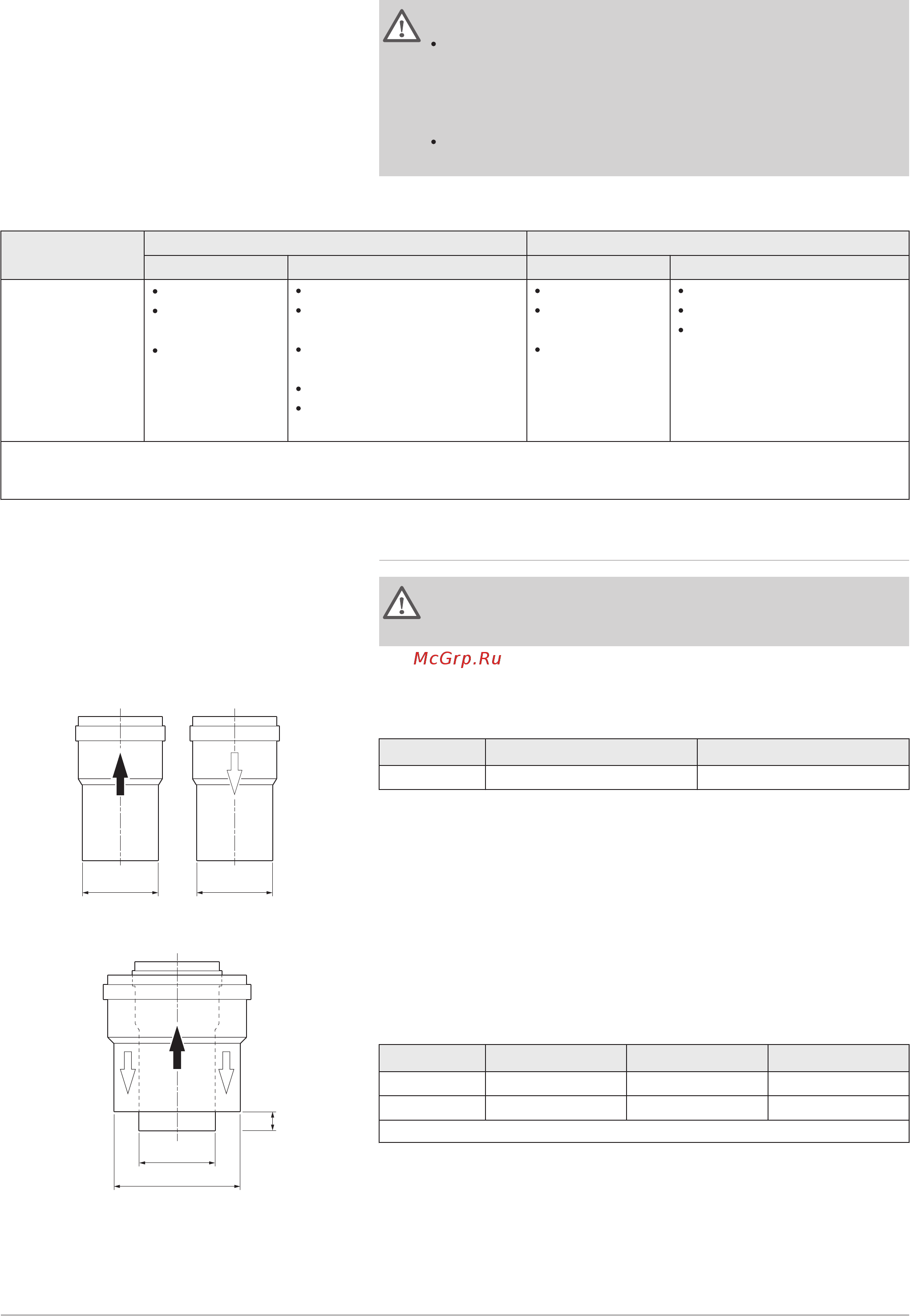

4.5.3 Размеры трубы отвода продуктов сгорания
Предупреждение
Трубы, подключенные к адаптеру продуктов сгорания, должны
удовлетворять следующим размерным требованиям.
d
1
Внешние размеры трубы отвода продуктов сгорания
D
1
Внешние размеры трубы забора воздуха
Таб 14 Размеры трубы
d
1
(мин-макс) D
1
(мин-макс)
80/80 мм 79,3 - 80,3 мм 79,3 - 80,3 мм
d
1
Внешние размеры трубы отвода продуктов сгорания
D
1
Внешние размеры трубы забора воздуха
L
1
Разность длины между трубой отвода продуктов сгорания и
трубой забора воздуха
Таб 15 Размеры трубы
d
1
(мин-макс) D
1
(мин-макс)
L
1
(1)
(мин-макс)
60/100 мм 59,3 - 60,3 мм 99 - 100,5 мм 0 - 15 мм
80/125 мм 79,3 - 80,3 мм 124 - 125,5 мм 0 - 15 мм
(1) Укоротить внутреннюю трубу, если разность длин слишком велика.
Рис.6 Размеры параллельного
соединения
AD-3000963-01
ød
1
øD
1
Рис.7 Размеры соосного соединения
AD-3000962-01
ød
1
L
1
øD
1
4 Перед установкой
