De Dietrich NANEO S PMC-S 30/35 MI [17/92] Требования к системе отвода дымовых газов
![De Dietrich NANEO S PMC-S 30/35 MI [17/92] Требования к системе отвода дымовых газов](/views2/1463997/page17/bg11.png)
пропускную способность, известите об этом местную
энергокомпанию.
Рекомендуем устанавливать газовый фильтр для предотвращения
забивания блока газового клапана.
4.5
Требования к системе отвода дымовых газов
4.5.1 Классификация
Важная информация
Специалисту следует подобрать правильный тип системы
отвода дымовых газов, а также правильный диаметр и
длину.
Обязательно использовать соединительные элементы,
окончания для крыши и/или окончание для наружной стены
того же производителя. Проконсультироваться с
производителем на предмет совместимости элементов.

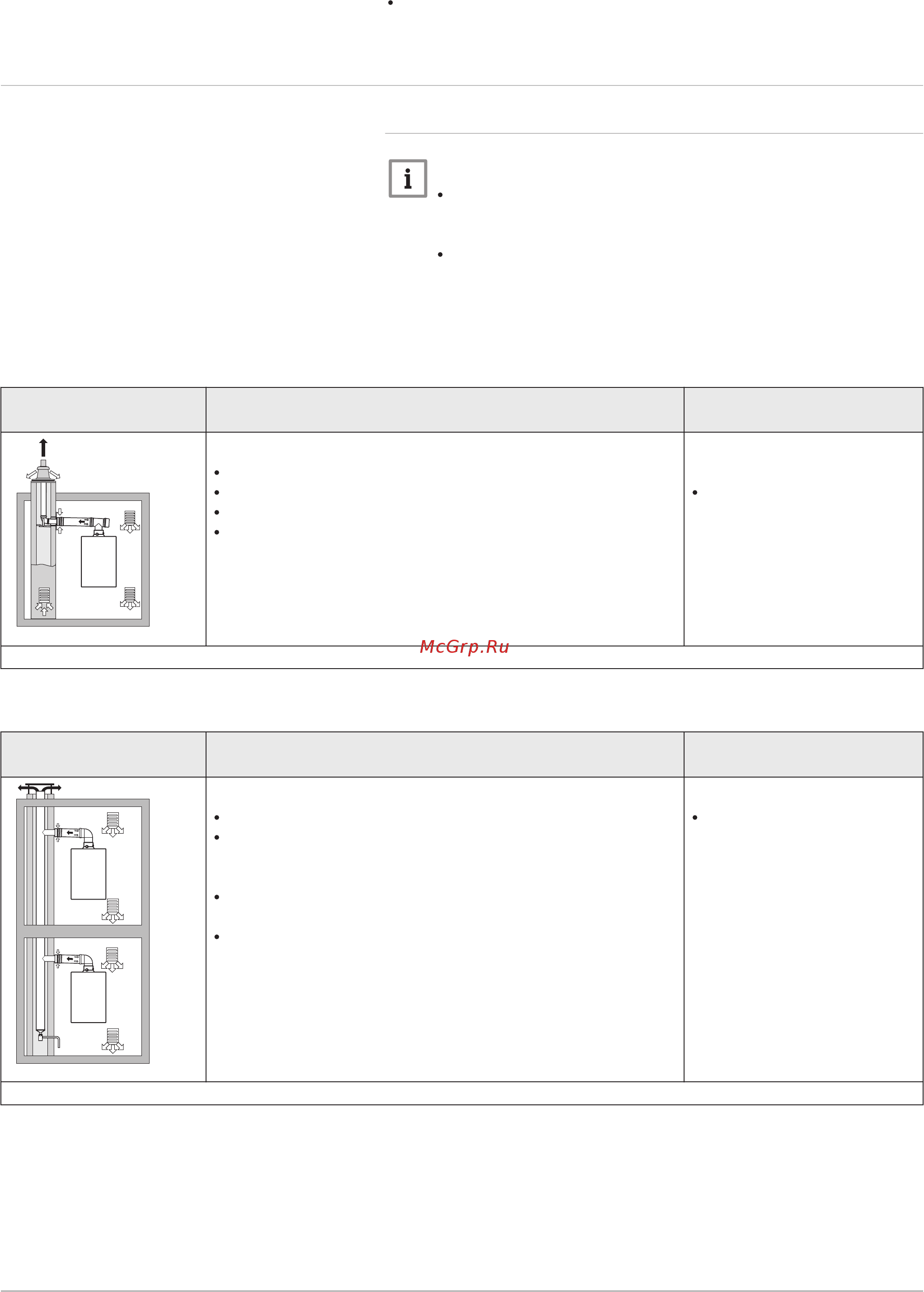

Таб 2 Тип подключения дымохода: B
23
- B
23P
Принцип Описание Авторизованные производи
тели
(1)
AD-3000924-01
Исполнение с открытой камерой сгорания
Без стабилизатора тяги.
Отвод дымовых газов через крышу.
Воздух для горения - из места установки.
Номинал котла IP снижается до IP20.
Соединительные элементы и
окончание для крыши:
Cox Geelen
(1) Материал должен удовлетворять предъявляемым требованиям, изложенным в соответствующей главе.
Таб 3 Тип подключения дымохода: B
33
Принцип Описание Авторизованные производи
тели
(1)
AD-3000925-01
Исполнение с открытой камерой сгорания
Без стабилизатора тяги.
Объединенный отвод дымовых газов через крышу с обес
печением естественной тяги (в обязательном порядке с
разрежением в объединенном отводящем трубопроводе).
Отвод дымовых газов, смешанных с воздухом, воздух для
горения - изместа установки (специальная конструкция).
Номинал котла IP снижается до IP20.
Соединительный материал:
Cox Geelen
(1) Материал должен удовлетворять предъявляемым требованиям, изложенным в соответствующей главе.
4 Перед установкой
7720291 - v.01 - 08032019 PMC-S 17
