6. Удалить воздух из радиаторов. Работайте всегда от низа к верху.
7. Открыть при помощи ключа клапан воздухоотводчика, удерживая
тряпку напротив него.
Предупреждение
Вода может быть еще горячей.
8. Подождать, пока не начнет выходить вода из клапана
воздухоотводчика, затем закрыть его.
9. Включить котел.
Важная информация
После включения питания котел работает по программе
автоматического удаления воздуха, которая длится примерно
3 минуты.
10. После удаления воздуха убедитесь, что давление воды в системе
находится в норме. При необходимости выполнить подпитку
системы отопления.
11. Настройте термостат комнатной температуры или температурный
регулятор.
11.9 Слив системы отопления
При замене радиаторов, серьезной утечке воды или риске
замерзания может потребоваться слив системы отопления.
Выполнить следующие действия:
1. Открыть краны на всех радиаторах системы отопления.
2. Отключить электрическое питание котла.
3. Подождать примерно 10 минут, пока радиаторы не остынут.
4. Подсоединить сливной шланг к самой нижней точке для слива.
Поместить конец шланга в слив или в то место, где сливная вода
не нанесет никакого вреда.
5. Открыть кран заполнения/слива системы отопления. Слить
систему отопления,
Предупреждение
Вода может быть еще горячей.
6. Когда вода перестанет вытекать из сливного отверстия, закрыть
сливной кран.

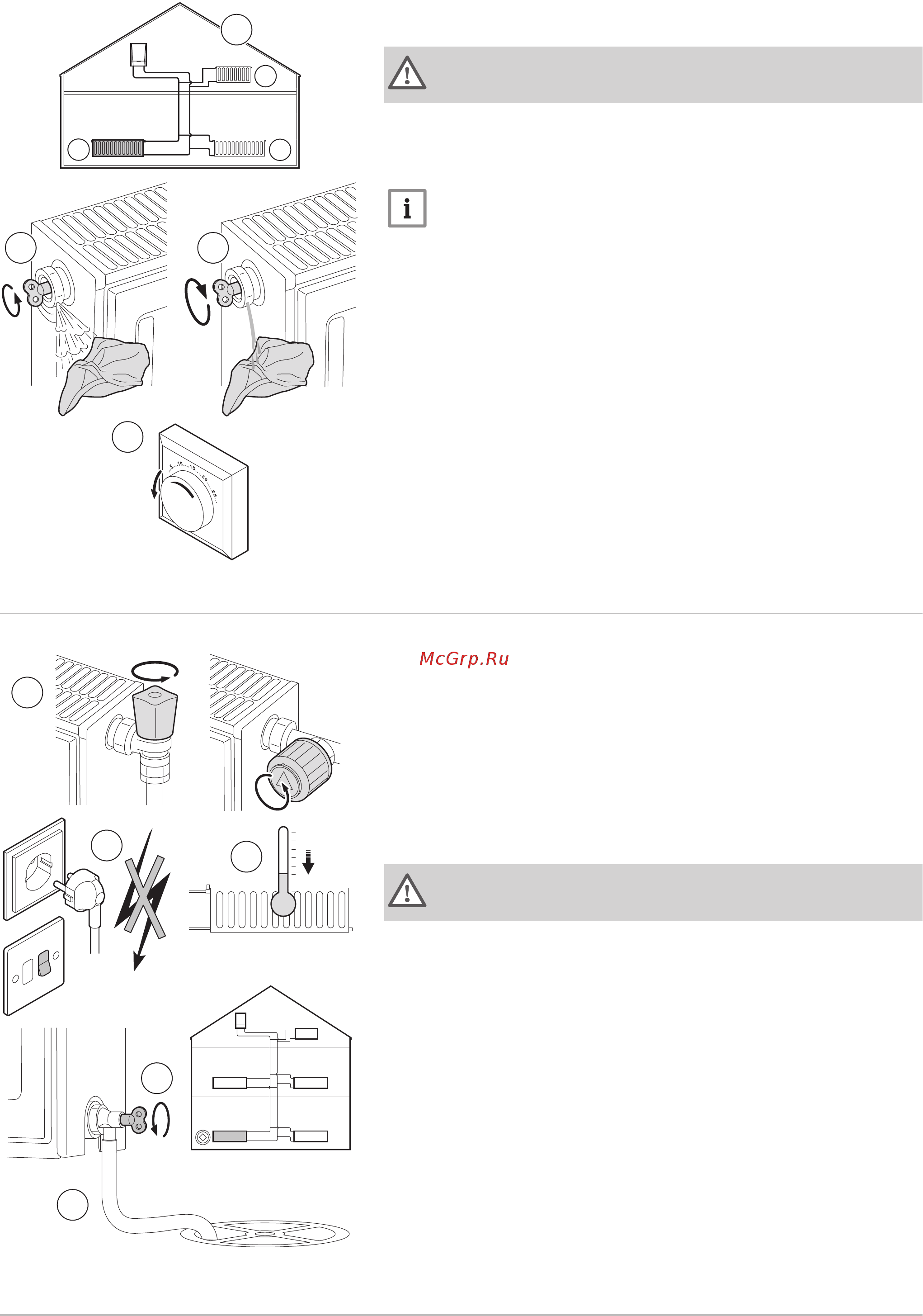

Рис.95
Удаление воздуха из системы
AD-3001247-01
11
87
6.1
6.3
6.2
6
Рис.96 Слив системы
AD-3000488-A
5
3
2
1
2
3
4
1
4
11 Руководство по эксплуатации
7720291 - v.01 - 08032019 PMC-S 73
