8 Параметры
8.1 Конфигурирация и настройка параметров установки

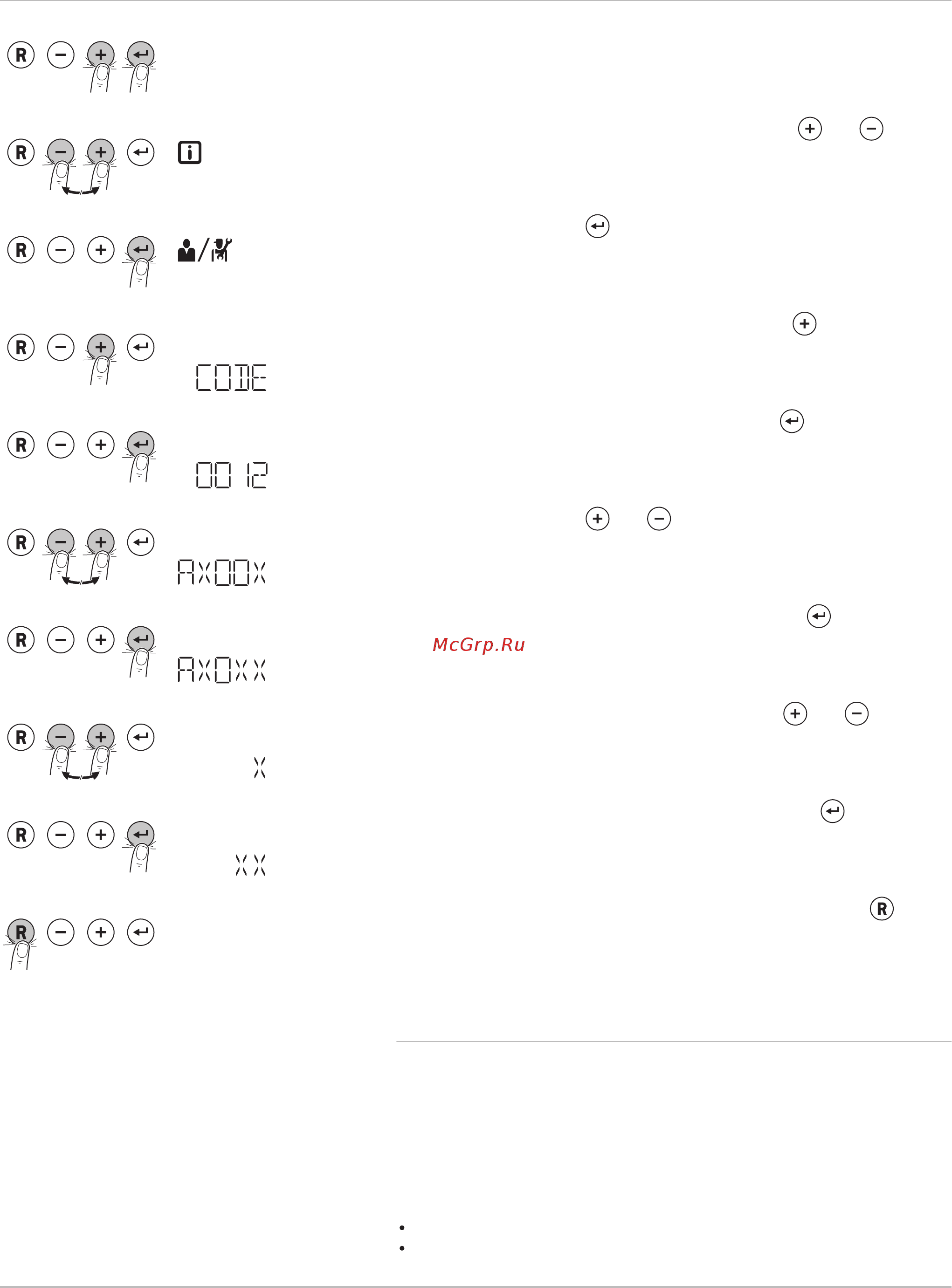

1. Для доступа к доступным пунктам меню одновременно нажать на
две клавиши справа.
2. Для перемещения курсора нажать на клавиши или .
3. Нажать на клавишу для подтверждения выбора меню
Пользователя или Специалиста.
4. Для меню Специалиста: Удерживать клавишу нажатой, пока
не отобразится код 0012.
5.
Для меню Специалиста: Нажать на клавишу для
подтверждения открытия меню.
6. Нажать на клавишу или и удерживать ее нажатой, пока не
будет отображен необходимый параметр.
7.
Для подтверждения выбора нажать на клавишу .
8. Для изменения значения нажать на клавишу или .
9.
Для подтверждения значения нажать на клавишу .
10. Для возврата к основной индикации нажать на клавишу
несколько раз.
8.1.1 Конфигурирование устройства автоматической
подпитки
Параметры устройства автоматической подпитки рассчитаны на
большинство стандартных систем отопления. Эти параметры
позволяют корректно заполнять и подпитывать большинство систем
отопления.
Параметры устройства автоматической подпитки можно
скорректировать в зависимости от конкретной ситуации. Примеры
приведены ниже.
Крупная система отопления с трубами большой длины.
Низкое давление подачи воды.
Рис.52
Этап 1
AD-3001108-01
Рис.53 Этап 2
AD-3001109-01
Рис.54 Этап 3
AD-3001316-01
Рис.55 Этап 4
AD-3001111-01
Рис.56 Этап 5
AD-3001112-01
Рис.57 Этап 8
AD-3001113-01
Рис.58 Этап 9
AD-3001114-01
Рис.59 Этап 10
AD-3001115-01
Рис.60 Этап 11
AD-3001116-01
Рис.61 Этап 12
AD-3001117-01
