De Dietrich NANEO S PMC-S 30/35 MI [72/92] Удаление воздуха из системы отопления
![De Dietrich NANEO S PMC-S 30/35 MI [72/92] Удаление воздуха из системы отопления](/views2/1463997/page72/bg48.png)

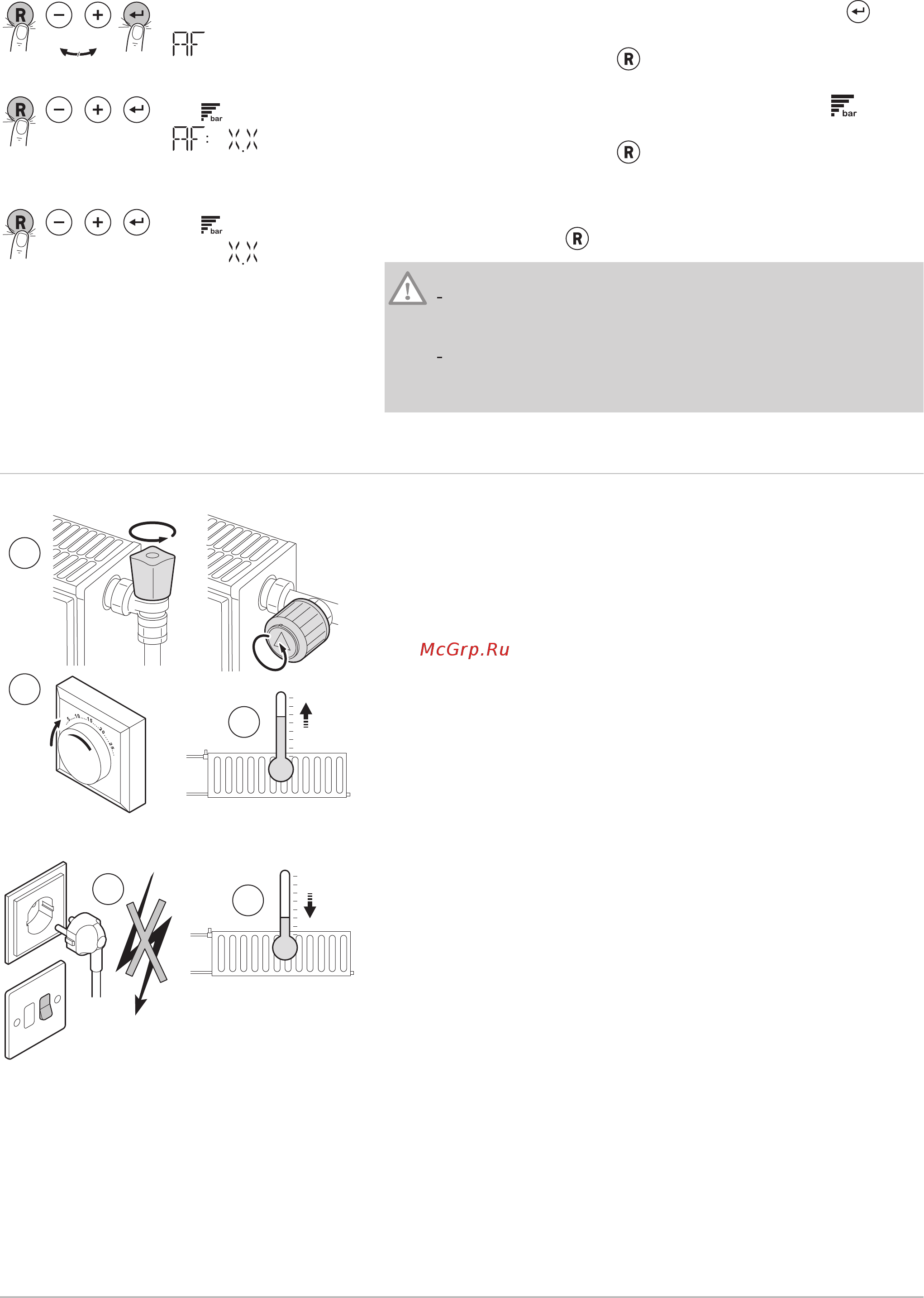

1. Если давление воды слишком низкое, то на дисплее
отображается сообщение AF.
1.1.
Для подтверждения подпитки нажать на клавишу .
1.2. Для отмены подпитки и возврата к основной индикации
нажать на клавишу .
2. Во время подпитки на дисплее попеременно отображаются
сообщение AF, фактическое давление воды и символ .
2.1. Для отмены подпитки и возврата к основной индикации
нажать на клавишу .
3. Подпитка закончится после того, как на дисплее будет
отображено давление воды. Для возврата к основной индикации
нажать на клавишу .
Внимание
Код предупреждения A02.33 отображается, если подпитка
длится слишком долго. Котёл продолжает работать в
нормальном режиме.
Код предупреждения A02.34 отображается, если
необходимость подпитки котла возникает слишком часто.
Котёл продолжает работать в нормальном режиме.
11.8
Удаление воздуха из системы отопления
Для предотвращения нежелательных шумов во время нагрева или
подпитки водой требуется удалить воздух из котла, труб и кранов.
Для этого выполнить следующее:
1. Открыть краны на всех радиаторах системы отопления.
2. Установить комнатный термостат на максимальную температуру.
3. Подождать, пока радиаторы станут теплыми.
4. Отсоединить котел от источника питания.
5. Подождать примерно 10 минут, пока радиаторы не остынут.
Рис.90
Подтвердить или отменить
подпитку
AD-3001099-01
Рис.91 Подпитка
AD-3001100-01
Рис.92 Подпитка завершена
AD-3001101-01
Рис.93 Удаление воздуха из системы
AD-3001245-01
3
2
1
2
3
4
1
Рис.94 Удаление воздуха из системы
AD-3001246-01
5
4
11 Руководство по эксплуатации
72 PMC-S 7720291 - v.01 - 08032019
